Габаритный чертеж, размеры насосов ПН

Насос ПН65
8 (495) 632-01-60 (многоканальный)
8 (495) 366-85-29, 366-84-29, 366-84-44
Телефоны отдела продаж
Насос ПН80

Рисунок 1 - габаритный чертеж на насос роторно-пластинчатый ПН.
Таблица 1 - габаритные размеры роторно-пластинчатых насосов ПН.

Рисунок 2, 3, 4, 5, 6, 7 - габаритные чертежи насосных агрегатов ПН30, ПН40, ПН50, ПН65, ПН80, ПН100, соответственно.
Таблица 2 - габаритные размеры роторно-пластинчатых агрегатов ПН.



Рис.1. Габаритный чертеж пластинчато-роторного насоса ПН


Габаритные размеры насосов ПН
Таблица №1
Марка Уплотнение
John Crane
L
мм
H
мм
h
мм
L1
мм
B
мм
D
мм

мм
D1
мм
d
мм
А
мм
С
мм
m
кг
ПН-30/5Э
ПН-30/5Э1
Двойное
Одинарное
290
320
276
276
100
100
120
120
120
120
135
135
32
32
100
100
18
18
214
214
38
38
19
18
ПН-40/10Э
ПН-40/10Э1
Двойное
Одинарное
340
310
276
276
100
100
120
120
120
120
145
145
40
40
110
110
18
18
214
214
38
38
26
25
ПН-50/25Э
ПН-50/25Э1
Двойное
Одинарное
360
310
354
354
135
135
160
160
180
180
160
160
50
50
125
125
18
18
278
278
58
58
41
40
ПН-65/40Э
ПН-65/40Э1
Двойное
Одинарное
376
335
420
420
166
166
160
160
200
200
180
180
65
65
145
145
18
18
266
266
12
12
57
55
ПН-80/60Э
ПН-80/60Э1
Двойное
Одинарное
406
365
420
420
166
166
190
190
200
200
190
190
80
80
160
160
18
18
266
266
12
12
87
85
ПН-100/80Э
ПН-100/80Э1
Двойное
Одинарное
446
406
420
420
166
166
220
220
200
200
215
215
100
100
180
180
18
18
266
266
12
12
122
120


Для просмотра чертежей и габаритных размеров агрегатов ПН
нажмите на кнопку


Рис.2. Габаритный чертеж агрегата ПН-30
Рис.3. Габаритный чертеж агрегата ПН-40

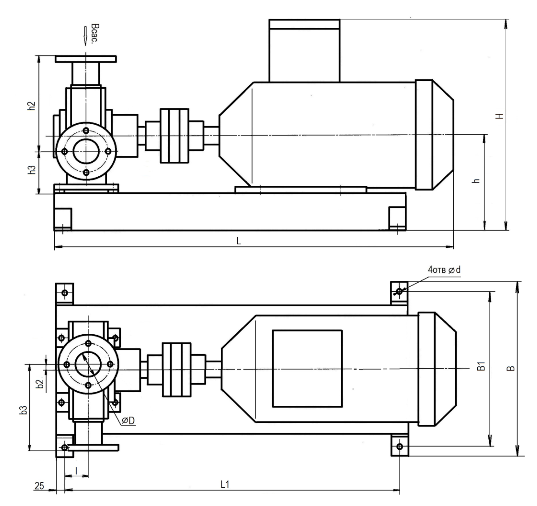

Рис.4. Габаритный чертеж агрегата ПН-50

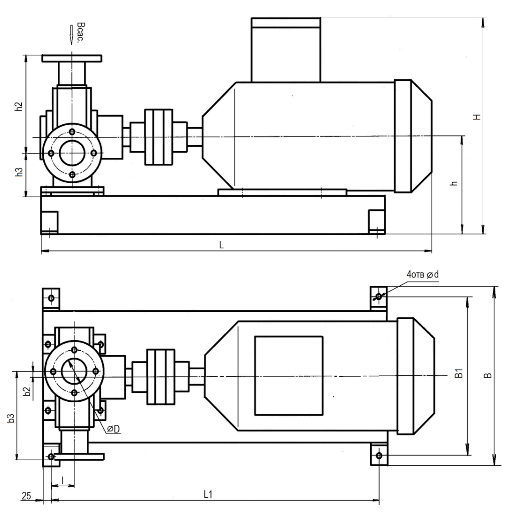

Рис.5. Габаритный чертеж агрегата ПН-65

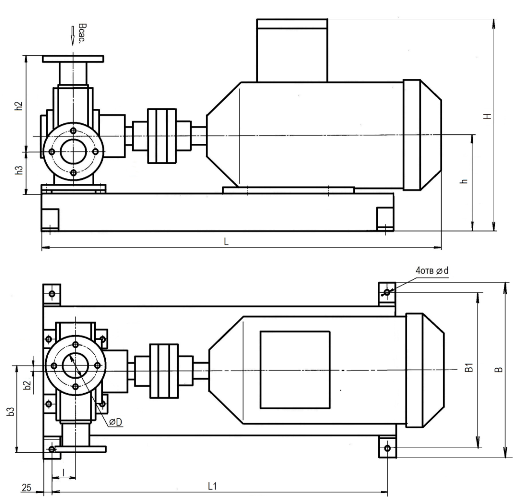

Рис.6. Габаритный чертеж агрегата ПН-80

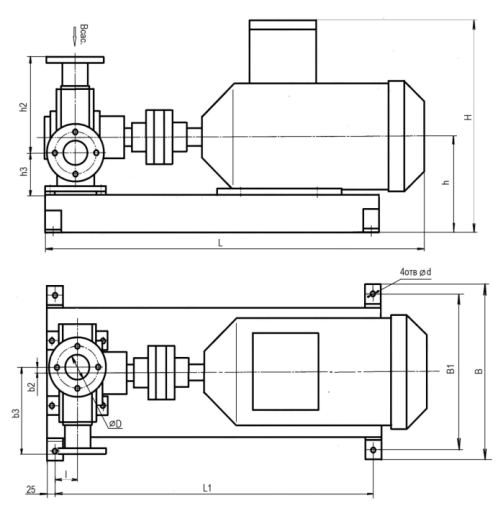

Рис.7. Габаритный чертеж агрегата ПН-100

Габаритные размеры агрегатов ПН
Таблица №2
Марка насоса Об/мин Напор Двигатель L H B h L1 B1 d l b2 h2 h3 b3 Фланец D Р16
Гост 12820-80
ПН30 750 6 АИР112МВ8 3квт 770 400 440 212 680 380 13 50 38 214 74 214 32
ВА112МВ8 3квт 790 460
15 АИР132S8 4квт 805 445 232 94
ВА132S8 4квт 755 495
1000 6 АИР112МА6 3квт 770 400 212 74
ВА112МА6 3квт 790 460
15 АИР132S6 5,5квт 805 445 232 94
ВА132S6 5,5квт 755 495
ПН30-Э 750 6 АИР112МВ8 3квт 800 400 440 212 680 380 13 50 38 214 74 214 32
ВА112МВ8 3квт 820 460
15 АИР132S8 4квт 835 445 232 94
ВА132S8 4квт 785 495
1000 6 АИР112МА6 3квт 800 400 212 74
ВА112МА6 3квт 820 460
15 АИР132S6 5,5квт 835 445 232 94
ВА132S6 5,5квт 800 495
ПН40 750 6 АИР112МВ8 3квт 790 400 440 212 680 380 13 60 38 214 74 214 40
ВА112МВ8 3квт 810 460
15 АИР132М8 5,5квт 815 425 232 94
ВА132М8 5,5квт 815 495
1000 6 АИР112МВ6 4квт 790 400 212 74
ВА112МВ6 4квт 810 460
15 АИР132М6 7,5квт 815 425 232 94
ВА132М6 7,5квт 815 495
ПН40-3 750 6 АИР112МВ8 3квт 820 400 440 212 680 380 13 60 38 214 74 214 40
ВА112МВ8 3квт 840 460
15 АИР132М8 5,5квт 845 445 232 94
ВА132М8 5,5квт 845 495
1000 6 АИР112МВ6 4квт 820 400 212 74
ВА112МВ6 4квт 840 460
15 АИР132М6 7,5квт 845 445 232 94
ВА132М6 7,5квт 845 495
ПН-50Э 750 6 АИР132М8 5,5квт 865 440 540 247 900 480 18 70 38 275 74 214 50
ВА132М8 5,5квт 865 510
15 АИР160М8 11квт 1035 550 275 94
ВА160М8 11квт 1105 605
1000 6 АИР132М6 7,5квт 865 440 247 74
ВА132М6 7,5квт 865 510
15 АИР160М6 15квт 1035 550 275 94
ВА160М6 15квт 1105 605
ПН50Э1 750 6 АИР132М8 5,5квт 815 440 540 247 900 480 18 70 58 275 74 275 50
ВА132М8 5,5квт 815 510
15 АИР160М8 11квт 985 550 275 102
ВА160М8 11квт 1055 605
1000 6 АИР132М6 7,5квт 815 440 247 74
ВА132М6 7,5квт 815 510
15 АИР160М6 15квт 985 550 275 102
ВА160М6 15квт 1055 605
ПН-65Э с двойным упл. 750 6 АИР160М8 11квт 1050 550 540 275 950 480 18 70 12 300 112,5 265 65
ВА160М8 11квт 1120 605
15 АИР200L8 22квт 1155 620 315 152,5
ВА200L8 22квт 1215 675
1000 6 АИР160М6 15квт 1050 550 275 112,5
ВА160М6 15квт 1120 605
15 АИР200L6 30квт 1155 620 315 152,5
ВА200L6 30квт 1215 675
ПН65-Э1 с одинарным упл. 750 6 АИР160М8 11квт 1010 550 540 275 950 480 18 70 12 300 112,5 265 65
ВА160М8 11квт 1080 605
15 АИР200L8 22квт 1115 620 315 152,5
ВА200L8 22квт 1175 675
1000 6 АИР160М6 15квт 1010 550 275 112,5
ВА160М6 15квт 1080 605
15 АИР200L6 30квт 1115 620 315 152,5
ВА200L6 30квт 1175 675
ПН-80Э с двойным упл. 750 6 АИР180М8 15квт 1150 575 540 295 1050 480 18 85 12 300 132,5 265 80
ВА180М8 15квт 1140 640
15 АИР225М8 30квт 1275 650 350 177,5
ВА225М8 30квт 1280 725
1000 6 АИР180М6 18,5квт 1150 575 295 132,5
ВА180М6 18,5квт 1140 640
15 АИР225М6 37квт 1275 650 350 177,5
ВА225М6 37квт 1280 725
ПН80-Э1 с одинарным упл 750 6 АИР180М8 15квт 1110 575 540 295 1050 480 18 85 12 300 132,5 265 80
ВА180М8 15квт 1100 640
15 АИР225М8 30квт 1235 650 350 177,5
ВА225М8 30квт 1240 725
1000 6 АИР180М6 18,5квт 1110 575 295 132,5
ВА180М6 18,5квт 1100 640
15 АИР225М6 37квт 1235 650 350 177,5
ВА225М6 37квт 1240 725
ПН-100Э с двойным упл. 750 6 АИР200М8 18,5квт 1225 620 540 315 1100 480 18 100 12 300 152,5 265 100
ВА200М8 18,5квт 1245 675
15 АИР250S8 37квт 1330 710 365 202,5
ВА250S8 37квт 1440 830
1000 6 АИР200М6 22квт 1225 620 315 152,5
ВА200М6 22квт 1245 675
15 АИР250М6 55квт 1310 710 365 202,5
ВА250М6 55квт 1440 830 370 510
ПН100-Э1 с одинарным упл 750 6 АИР200М8 18,5квт 1185 620 540 315 1100 480 18 100 12 300 152,5 265 100
ВА200М8 18,5квт 1205 675
15 АИР250S8 37квт 1290 710 365 202,5
ВА250S8 37квт 1400 830
1000 6 АИР200М6 22квт 1185 620 315 152,5
ВА200М6 22квт 1205 675
15 АИР250М6 55квт 1290 710 365 202,5
ВА250М6 55квт 1400 830 370 510
