Технические характеристики - насос ВКС 10/45
Технические характеристики - вихревой насос ВКС 10/45 с сальниковым уплотнением, предназначенный для перекачивания воды, нейтральных неагрессивных жидкостей.
Привод вихревого насоса осуществляет общепромышленный трех фазный электродвигатель.
Для привода электронасосного агрегата ВКС 10/45 используют асинхронный двигатель мощностью 18,5 квт (типоразмер АИР160М4), мощностью 22 квт (типоразмер АИР180S4), мощностью 30 квт (АИР180М4).
Число оборотов в минуту - 1450.
По специальному заказу в агрегат ВКС 10/45 устанавливают частотный преобразователь переменного тока.
Используется для замены насоса 3В(С)-2,7.
| Марка насоса | Q м³/час |
H м |
ДКЗ м |
Привод кВт |
Марка двиг. |
Утечка через сальник л/час |
Высота самовсас. м |
Давлен. на входе МПа |
Масса насоса кг(исп) |
| ВКС 10/45 | 36 |
45 |
7,0 |
18,5 22,0 30,0 |
А160М4 А180S4 180М4 |
0,3-1,0 | 3,0 | 0,25 | 49(А), 54,5(Б), 54(К) |

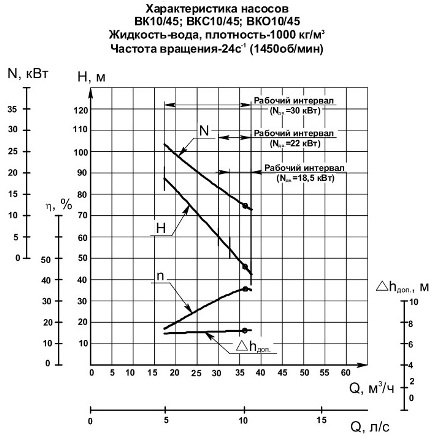

Напорные характеристики насоса

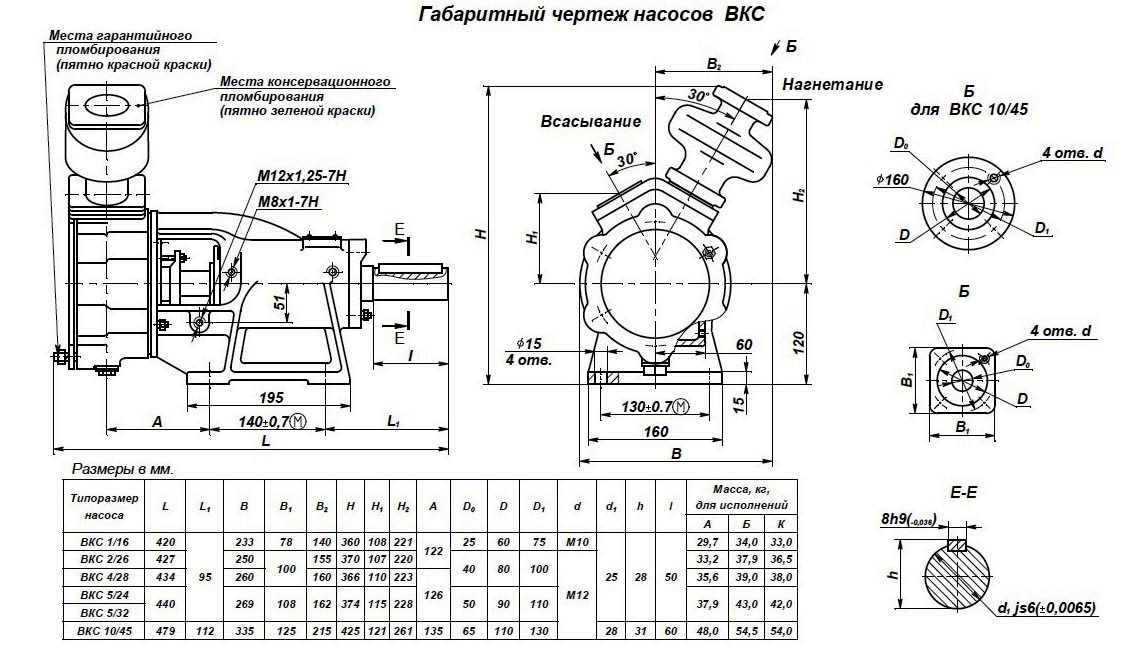

Габаритный чертеж насоса ВКС

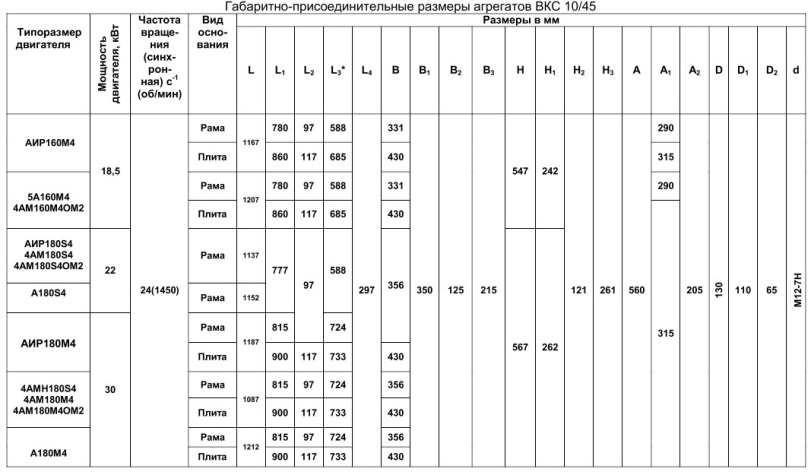

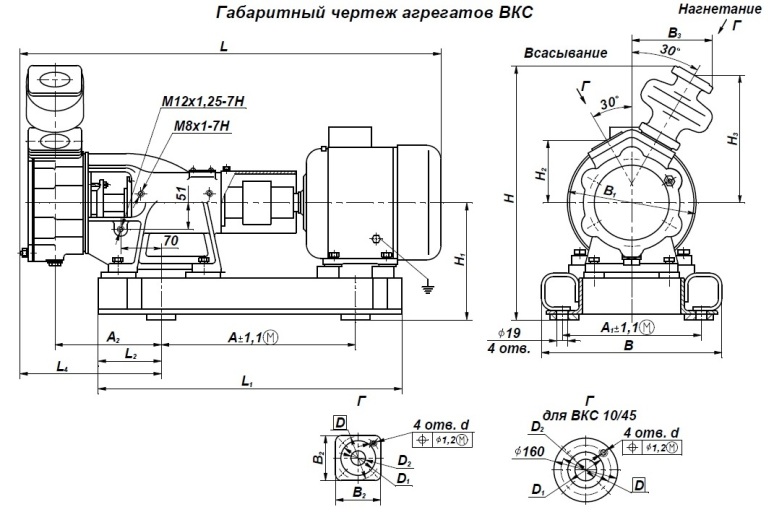

Чертеж и присоединительно-габаритные размеры агрегата
Климатическое исполнение и категория размещения вихревого электронасоса ВКС 10/45 - У3.1, У2 и ОМ2 по ГОСТ 15150-69.
