Габаритный чертеж насоса ЦМК 16-27

ЦМК16
ЦМК50-80

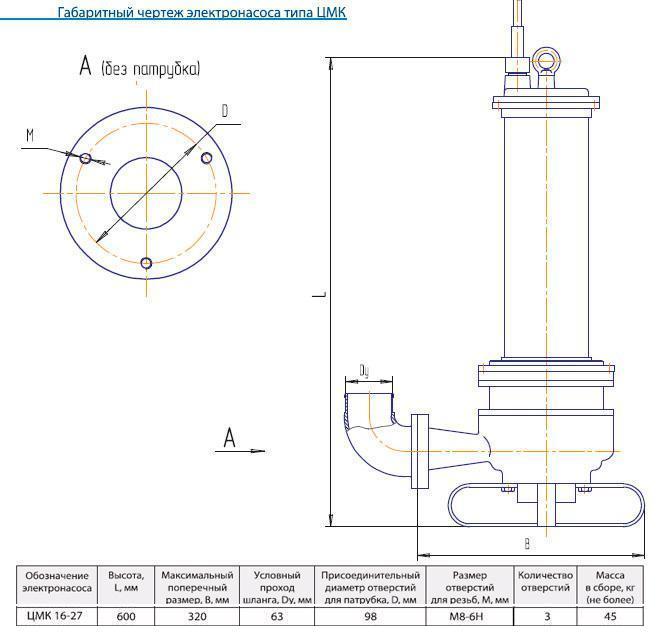

Рисунок 1 - габаритный чертеж на моноблочный вертикальный одноступенчатый насос (электронасосный агрегат) типа ЦМК 16-27.
В таблице рисунка - приведены высота насоса ЦМК 16-27, поперечный размер, диаметр условного прохода под шланг, присоединительный диаметр отверстий для патрубка, размер отверстий для резьб М, количество отверстий, масса электронасосного агрегата.

Насосы перекачивают сточные бытовые и промышленные воды, сточные воды с фекальными массами, загрязненные воды с абразивными и неабразивными частицами.

Привод ЦМК обеспечивает асинхронный электродвигатель мощностью 3,2 кВт (3000 об/минуту).

Таблица №2
Рис.1. Габаритный чертеж электронасоса
