Насос Иртыш
- погружной, фекальный, дренажный

насос Иртыш  НФ
насос Иртыш ПФ
насос Иртыш ПД

Насосное оборудование серии "Иртыш" применяют для перекачивания промышленных и хозяйственно-бытовых сточных вод, в том числе и фекальных, содержащих в своем составе твердые и волокнистые частицы (серия насоса Иртыш ПФ и НФ).
Также эти насосы используют для перекачивания воды (не морской) из поверхностных источников - пруды, озера и др.(пример - насос Иртыш ПД).

Центробежные насосы Иртыш имеют особенность они работают полностью погруженными в перекачиваемую среду или в наружном сухом исполнении и практически без обслуживания персоналом во время работы в сложных эксплуатационных условиях.
Электродвигатели погружных насосов асинхронные трехфазные (моно фазные), с короткозамкнутым ротором, встроенные, герметизированные специального исполнения, степень их защиты IP68.
Асинхронные электродвигатели оснащены встроенным в обмотки термодатчиками, с классом изоляции обмоток статора "F" позволяющим работу до 145°С.
Защита электродвигателя насоса Иртыш от влаги достигается за счет:
- подвижных торцовых уплотнений сильфонного типа (Рэл>7,5 кВт) или манжетой и торцовым уплотнением (Рэл<3 кВт), обеспечивающих двойную герметизацию по валу со стороны гидравлической части.
- пары трения торцового уплотнения, установленного в проточной части погружных насосов Рэл>7,5 кВт, изготовленные из карбида кремния, обладающего повышенной стойкостью к абразивному износу и коррозии.
В насосе Иртыш Рэл<3 кВт пара трения из силицированного графит или карбида кремния по специальному заказу.
- масляной камеры с датчиком контроля наличия влаги, которая препятствует проникновению влаги с осуществлением смазки подвижных уплотнений и отвода части тепла от двигателя и подшипников.
Отключение двигателя происходит по сигналу датчика влаги при увеличения количества влаги сверх нормы.
- контроля сопротивления изоляции обмоток электродвигателя относительно корпуса с подачей команды на запрет включения двигателя в случае понижения его величины ниже заданного уровня и комплекта неподвижных уплотнений, которые обеспечивают надёжную герметичность всех стыков электронасоса и резинового уплотнения, обеспечивающего герметизацию наружной изоляции кабеля. Оба вида уплотнений изготовлены из бензо маслостойких марок резины типа ИРП, фтор каучуков или нитрильного каучука.
Электродвигатель погружного насоса Иртыш охлаждается окружающей жидкостью.
Подвод электропитания к насосному агрегату осуществляется при помощи специального кабеля марки НРШМ с медными гибкими жилами, в резиновой изоляции и масло стойкой оболочке.
Насосы Иртыш моноблочные с коротким вылетом вала, что исключает его прогиб. За счет этого уменьшается вибрация и увеличивается срок службы уплотнений и подшипников.
Проточная часть насосов Иртыш имеет увеличенные проходные сечения, что позволяет перекачивать сильно загрязненные жидкости с крупными и даже длинно волокнистыми включениями, сводя к минимуму опасность засорения.

Для перекачивания холодной и горячей воды в системах отопления, установках холодной и охлаждающей воды разработаны и внедрены в промышленное производство насосы ЦМЛ (центробежные моноблочные линейные) серии Иртыш.

Насос Иртыш ПФ (ПФС) - перекачивает бытовые и промышленные загрязнённые воды (сточные, фекальные, промышленные стоки), с рН=6,0…9,0 плотностью до 1100 кг/м³, температурой до 323К (50°С), с содержанием различных неабразивных взвешенных частиц включая коротко волокнистые, концентрацией до 8%, абразивных взвешенных частиц не более 1% по объёму, размером до 5 мм и микротвердостью не более 9000 МПа.
Насос Иртыш НФ (НФС) - это фекальный центробежный насос моноблочный вертикальный для наружной стационарной установки. Данный насос предназначен для перекачивания чистой, загрязненной воды, сточных и фекальных вод и промышленных стоков с рН=6,0...9,0, плотностью до 1100 кг/куб.м, температурой до 50 °С.
Размер твердых неабразивных частиц в перекачиваемой среде до 40 мм.
В перекачиваемой среде допускается наличие длинноволокнистых включений концентрацией до 2% по массе, абразивных взвешенных частиц не более 1% по объему размером до 5 мм и микротвердостью до 9000МПа.
Насос Иртыш ПД перекачивает чистую или слабозагрязненную воду (кроме морской) температурой от 273 до 323К (от 0 до 50 °С) и рН 6,5…9,0, и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности. Перекачиваемые жидкости не должны содержать механических примесей по объему более 0,1% и размером более 2 мм.

Область применения насосов Иртыш: в жилищно-коммунальных хозяйствах, промышленном и гражданском строительстве, сельском хозяйстве и др.

скачать в
насос Иртыш (погружные фекальные)

Наименование с 01.04.2008 г. Q
м³/ч
Н
м
Двигатель Цена руб.
с НДС
квт об/ мин

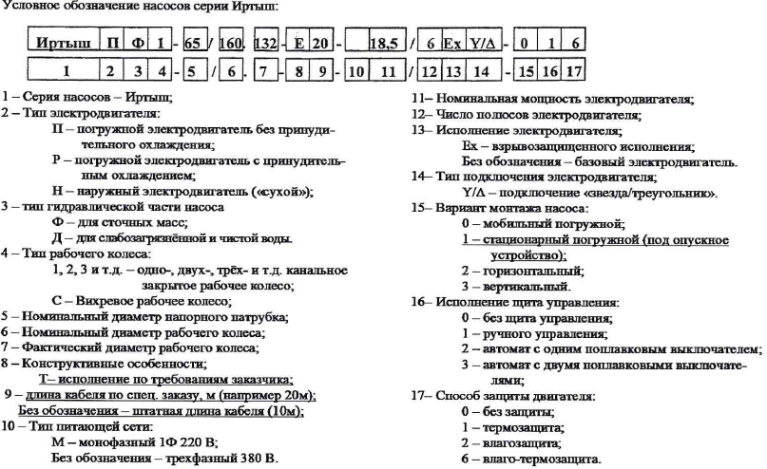

ПФ2 50/120.110-1,1/2-016 10 15 1,1 3000 121 422
ПФ2 50/120.110 -1,1/2 -036 10 15 1,1 3000 139 830
ПФС 50/125.98 -1,1/2 - 016 7 4 1,1 3000 115 050
ПФС 50/125.98 - 1,1/2 - 036 7 4 1,1 3000 133 458
ПФС 50/125. 98 - М1,1/2 - 016 7 4 1,1 3000 117 528
ПФС 50/125. 98 - Ml,1/2 - 036 7 4 1,1 3000 135 936
ПФС 50/125.120 - 1,1/2 - 016 16 6 1,1 3000 115 050
ПФС 50/125.120 - 1,1/2 - 036 16 6 1,1 3000 133 458
ПФС 50/125.120 - М1,1/2 - 016 16 6 1,1 3000 117 528
ПФС 50/125.120 - Ml,1/2-036 16 6 1,1 3000 135 936
ПФ2 50/140.138 - 3/2 - 016 25 20 3 3000 127 794
ПФ2 50/140.138 - 3/2 - 036 25 20 3 3000 146 202
ПФ2 50/150.145 - 3/2 - 016 16 27 3 3000 127 794
ПФ2 50/150.145 - 3/2 - 036 16 27 3 3000 146 202
ПФ2 50/150.155 - 3/2 - 016 16 32 3 3000 127 794
ПФ2 50/150.155-3/2-036 16 32 3 3000 146 202
ПФ2 50/200.185 - 7,5/2 - 016 25 40 7,5 3000 278 244
ПФ2 50/200.180-11/2-016 45 34 11 3000 300 546
ПФ2 50/200.195 -15/2-016 55 42 15 3000 505 866
ПФ2 50/200.212 -18,5/2-016 60 50 18,5 3000 510 114
ПФ2 65/135.125-3/2-016 50 11 3 3000 127 794
ПФ2 65/135.125 - 3/2 - 036 50 11 3 3000 146 202
ПФ2 65/135.130-3/2-016 50 13 3 3000 127 794
ПФ2 65/135.130-3/2-036 50 13 3 3000 146 202
ПФ2 65/135.132 - 4/2 - 016 50 15 4 3000 166 380
ПФ2 65/155.153 - 5,5/2 - 016 50 22 5,5 3000 168 858
ПФ1 65/160.132-3/2-016 25 15 3 3000 127 794
ПФ1 65/160.132-3/2-036 25 15 3 3000 146 202
ПФС 65/160.132-3/2-016 20 12 з 3000 127 794
ПФС 65/160.132 - 3/2 - 036 20 12 3 3000 146 202
ПФС 65/160.148-3/2-016 25 14 3 3000 127 794
ПФС 65/160.148 - 3/2 - 036 25 14 3 3000 146 202
ПФ2 65/165.160 - 5,5/2 - 016 30 30 5,5 3000 168 858
ПФ2 65/165.165 - 7,5/2 - 016 40 30 7,5 3000 232 224
ПФ2 65/250.258 - 5,5/4 - 016 50 20 5,5 1500 301 608
ПФ2 65/250.258 - 7,5/4 - 016 60 19 7,5 1500 328 512
ПФ2 80/140.137 - 5,5/2 - 016 60 15 5,5 3000 168 858
ПФ2 100/150.150 - 7,5/2 - 016 70 22 7,5 3000 232 224
ПФ1 100/240.238 - 5,5/4 - 016 70 12 5,5 1500 301 608
ПФС 100/240.238 -7,5/4 - 016 100 10 7,5 1500 328 512
ПФ1 100/240.238 - 7,5/4 - 016 100 11 7,5 1500 328 512
ПФ2 100/260.278 - 11/ 4 - 016 100 22 11 1500 420 198
ПФ2 100/310.270 - 11/4 - 016 80 22 11 1500 420 198
ПФ2 150/255.255 - 11/4 - 016 150 15 11 1500 420 198
ПФ2 150/205.205 - 7,5/4 - 016 200 7 7,5 1500 328 512
ПФ2 200/220.218 - 11/4 - 016 250 7 11 1500 420 198

Насосы могут быть изготовлены с рубашкой охлаждения в горизонтальном и вертикальном положении для установки в сухом машинном отделении с сохранением работоспособности при затоплении.
В обязательный комплект поставки погружных насосов входит 10 метров встроенного кабеля и щит управления, стоимость которых включена в прайсовую цену агрегата.
По заявке заказчика возможно изменение длины кабеля в большую сторону и комплектация щитами управления с устройствами плавного пуска двигателя.
Насосы могут быть укомплектованы опускным устройством для механизации подсоединения насоса к напорному трубопроводу, направляющими для стационарной установки (длина направляющих определяется с учетом глубины колодца), грузоподъёмным механизмом для подъёма и опускания насоса, а также напорно-всасывающими рукавами.

По заявке заказчика возможно изготовление в кратчайший, технически возможный срок:
- погружных и наружных насосов серии Иртыш со взрывозащищенным электродвигателем;
- наружных насосов серии Иртыш с тепловой защитой двигателя (комплектуется щитом управления);
- щитов управления для наружных насосов серии Иртыш с поплавковым выключателем, позволяющим работать насосу в автоматическом режиме;
- насосов серии Иртыш не входящих в базовый перечень;
- щитов управления на базе микропроцессорного прибора для обеспечения автоматического регулирования режимов работы одно, двух, трех и т.д. насосных канализационных станций на базе погружных насосов серии Иртыш и выносных пультов управления (ВГТУ) к данным щитам, позволяя выносить информацию на диспетчерский пункт.
Возможно изготовление насосов серии Иртыш типов ПФс, НФс по базовому перечню типов ПФ, НФ с установкой свободновихревого рабочего колеса открытого типа, вместо рабочего колеса закрытого типа с увеличенным размером проточной части, что позволяет сократить эксплуатационные расходы при перекачке жидкостей с содержанием длинноволокнистых включений.
Погружные насосы серии Иртыш оснащены датчиками влаги и термодатчиками, что позволяет сократить расходы на:
- эксплуатацию насоса (производить замену масла или торцового уплотнения только в случае срабатывания датчика влаги, а не через определенное время нахождения насоса под водой);
- ремонт, выявляя на ранней стадии попадание воды в масляную камеру и превышения заданной величины температуры обмоток электродвигателем, предотвращая выход из строя электродвигателя.
Погружные насосы серии Иртыш комплектуются поплавковыми выключателями позволяющими работать насосу в автоматическом режиме, без участия человека.
Возможно регулирование уровня жидкости с помощью поплавкового выключателя как от максимального до минимального (режим опорожнения), так и от минимального до максимального (режим наполнения).
Для подбора насосов с характеристиками отличными от указанных в прайсе обращаться к нашим специалистам.
