Технические характеристики CRS 10-65/16 нрк

Технические и рабочие характеристики CRS 10-65/16 нрк.

Условное обозначение
CRS 10-65/16 нрк ДАП 10-130, где:
- CRS - разновидность агрегата;
- 10: в дюймах, внутренний диаметр обсадной трубы скважины (1 дюйм=25,4мм);
- 65: в м³/час, подача;
- 16:шт, количество ступеней в насосе;
- ДАП: погружной герметичный асинхронный электродвигатель;
- 10: в дюймах, тип электрического двигателя;
- 130: мощность, квт.

Центробежный насос погружной Ciris вертикальной конструкции нашел свое применение в системах промышленного, городского и сельского водоснабжения для обеспечения чистой артезианской водой из скважины.
Асинхронный перематываемый герметизированный высокоэффективный электродвигатель ДАП 10-130, мощностью 130 квт (2900 - количество оборотов вала минуту).

Насос CRS 10-65/16 нрк, в режиме водоподъема, с целью автоматического управления и защиты рекомендуется оснащать станцией управления и защиты HMS Control L3.1-300Т (245...300А) или станцией управления и защиты HMS Control L4300 (245...300А).

В насос CRS, при выполнении ряда условий производителя по монтажу, может устанавливаться частотный преобразователь переменного тока.

Только прочная нержавеющая сталь должна использоваться для изготовления статора электропривода и корпуса насоса.

ВНИМАНИЕ!!!
Любой погружной насос для скважины, в том числе многоступенчатый центробежный насос CRS, перекачивающий чистую воду из артезианской скважины, должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание
ток переменный трехфазный;
напряжение сетевое 380В;
частота тока 50 Гц.

Рис. 1, 2: погружной насос для скважины CRS 10-65/16 нрк - технические и рабочие характеристики CRS 10-65/16 нрк, присоединительные и габаритные размеры агрегата.

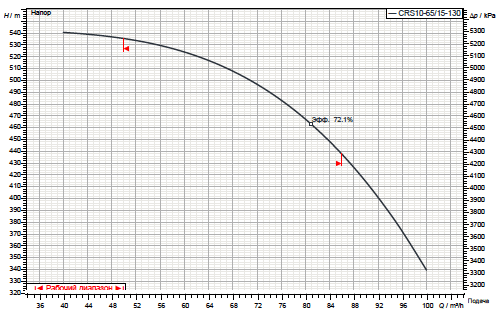

Рис.1 Рабочие характеристики насоса

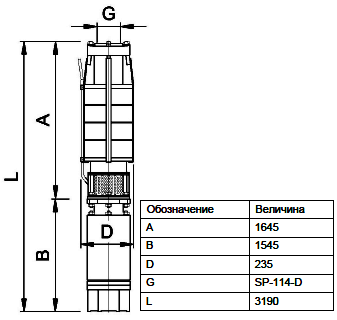

Рис.2 Присоединительные и габаритные и размеры агрегата
