Габаритные и присоединительные размеры крановых электродвигателей

На странице приведены:
Рис.1 - габаритные и установочные размеры на крановые промышленные электродвигатели с фазным ротором.
Рис.2 - габаритно-установочные размеры на двигатели с короткозамкнутым ротором.
Данные приведены для всех монтажных исполнений.

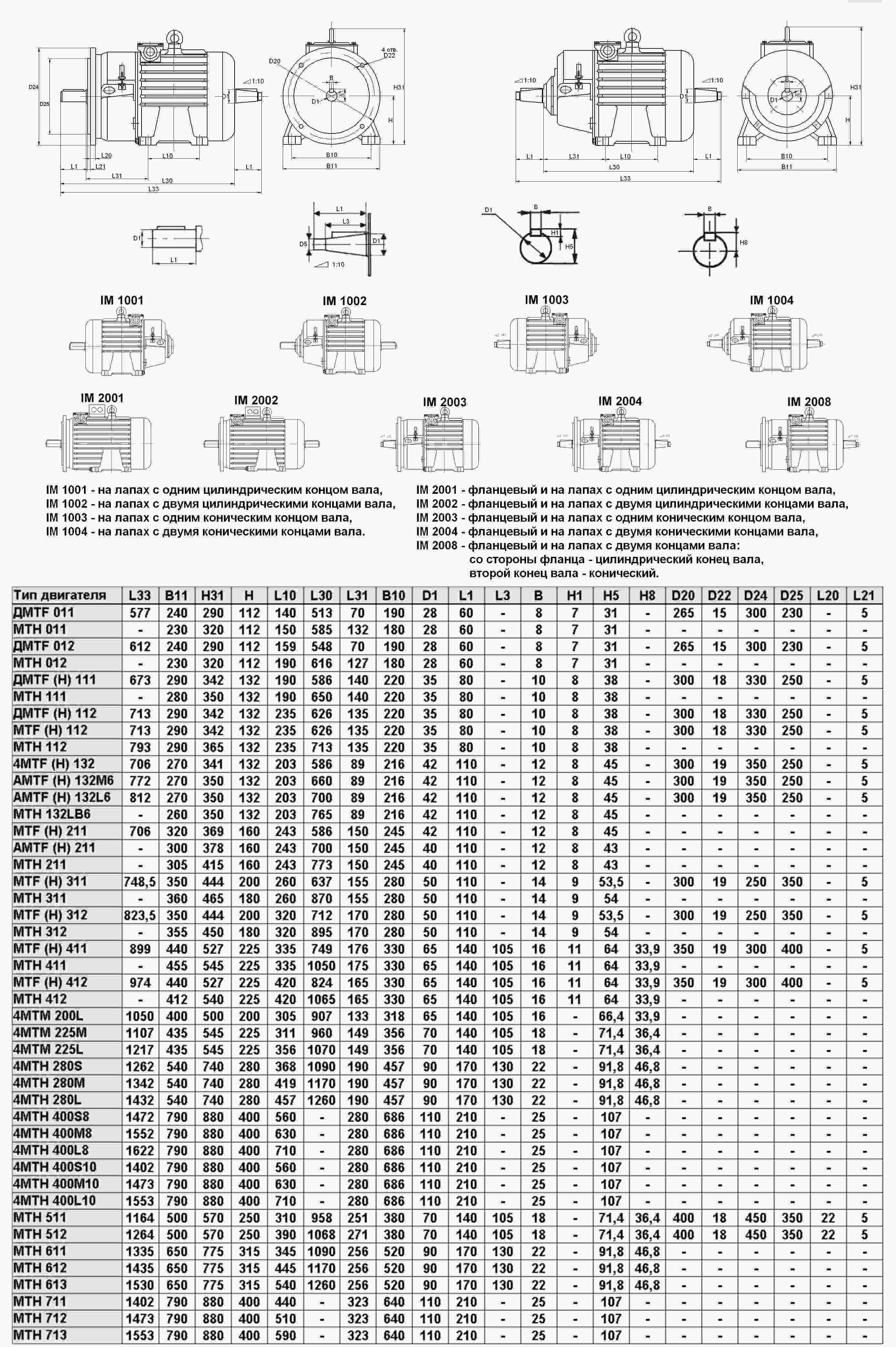

Рис.1 Фазный ротор

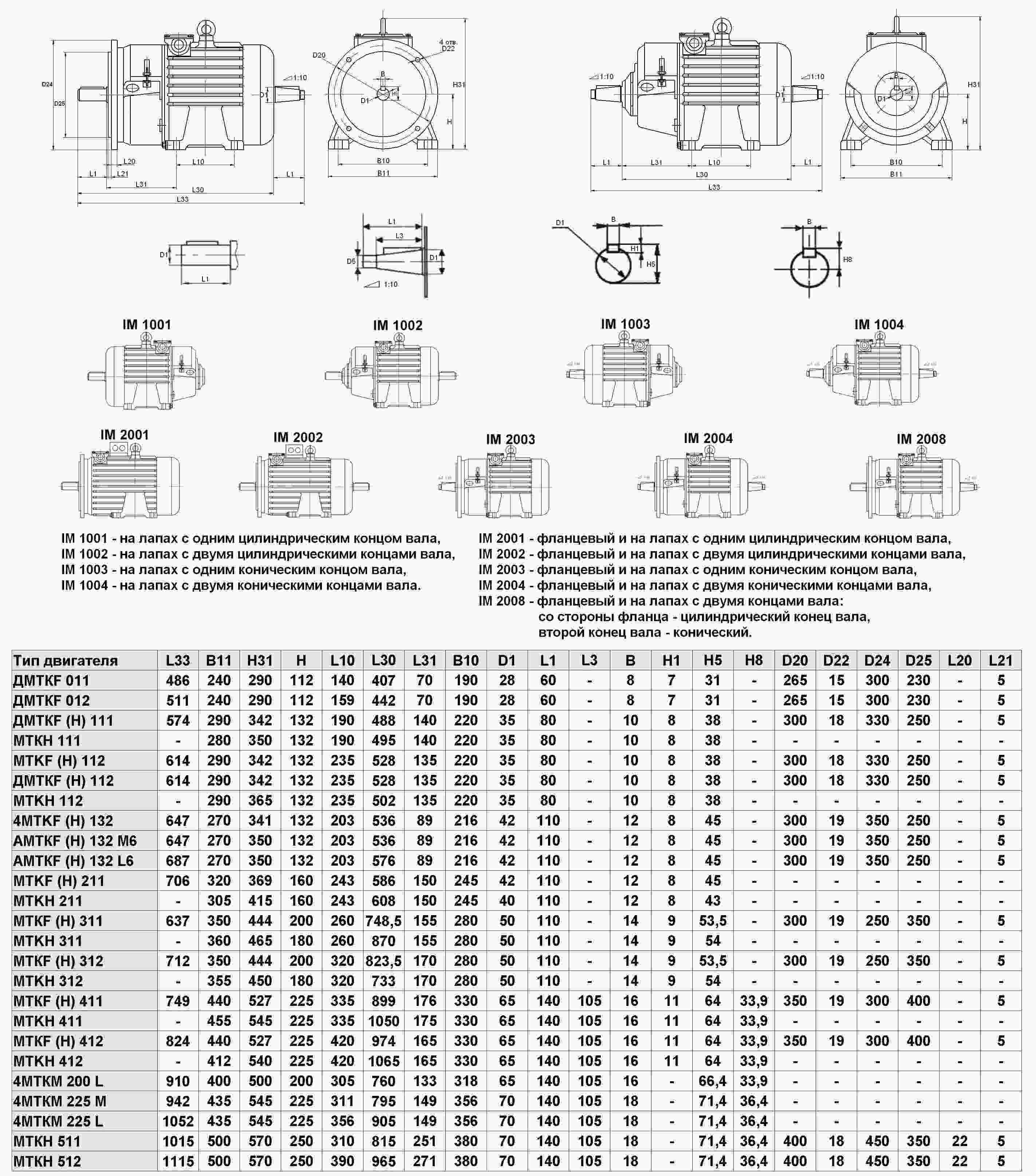

Рис.2 Короткозамкнутый ротор
