Насос СДВ 250/22.5 - технические характеристики

Насос СДВ 250/22.5Технические характеристики - полупогружной фекальный насос СДВ 250/22.5, предназначенный для перекачивания сточных вод и загрязненных неагрессивных жидкостей.

В составе электронасосного агрегата СДВ 250/22.5: одноступенчатый полупогружной вертикальный фекальный насос с центробежным рабочим колесом закрытого типа и трехфазный общепромышленный асинхронный электродвигатель АИР200М4 - 37 квт, 1450 об/мин (базовое исполнение), АИР1804, 30 квт, 1450 об/мин (первая обточка рабочего колеса "а"), АИР180S4, 22 квт, 1450 об/мин (вторая обточка рабочего колеса "б").
Электродвигатель и насос в электронасосном агрегате фекальном СДВ 250/22.5 соединяются упругой муфтой. Электродвигатель крепится к верхнему фонарю насоса.
Опорой фекального насоса является верхний фонарь и труба-колонка.

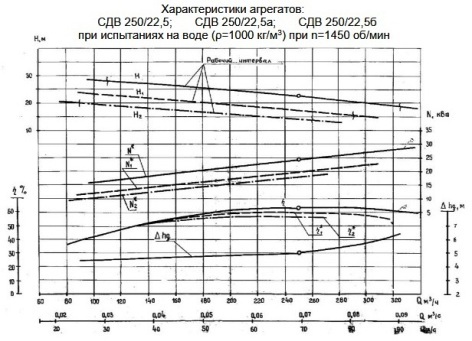

Рисунок 1 - напорные характеристики на фекальные насосы СДВ 250/22.5 в базовом исполнении и обточкой рабочих колес.

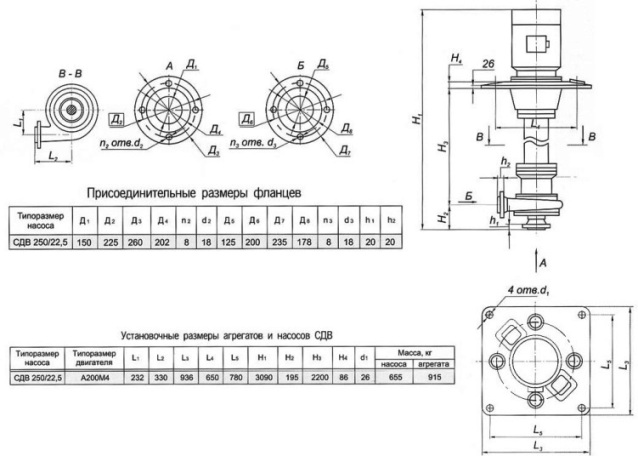

Рисунок 2 - присоединительно-габаритные размеры фекального электронасоса.


Рис.1 Насос СДВ 250/22.5 - напорные характеристики



Рис.2 Насосный агрегат СДВ 250/22.5 - габаритные размеры


Рис.3 Фекальный насос СДВ в разрезе

Климатическое исполнение и категория размещения насоса СДВ 250/22.5 - УХЛ4.
