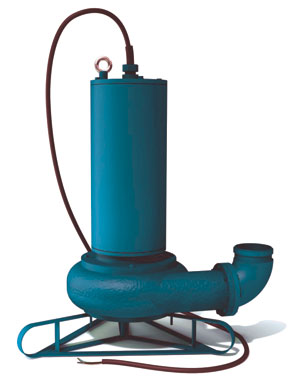

Погружной фекальный насос ЦМК

цмк16

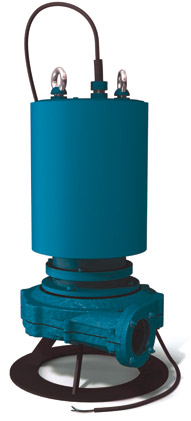

ЦМК50-80

насос ЦМКОбщая информация о насосах
Каталог: ЦМК16-27 с ножом | ЦМК16-27М

Насос ЦМК - фекальный погружной канализационный центробежный насос.
Конструктивно - моноблочные одноступенчатые вертикальные передвижные насосы.
Привод обеспечивают асинхронные герметизированные встроенные электродвигатели.
В данном электронасосе ЦМК используют асинхронный двигатель мощностью в диапазоне от 0,4 до 40,0 кВт с частотой вращения вала 3000 оборотов в минуту.

Назначение, параметры перекачиваемых сред
Передвижные насосы ЦМК используются для перекачивания бытовых и промышленных стоков, сточных вод, содержащих фекальные массы и других сильно загрязненных жидкостей, содержащие крупные взвешенные частицы, волокнистые вещества.
Требования к жидким средам, которые перекачивает описываемый фекальный насос приведены в таблице №1.

Таблица №1
Показатели перекачиваемых сред Ед.изм. Параметры
- температура перекачиваемых сред, до °С 45
- активность сред, водородный показатель, от ... до pH 6...8
- плотность жидких сред, до кг/м³ 1050
- объемное содержание абразивных веществ в среде, не более % 1
- максимальный размер твердых абразивных частиц в среде, не более мм 5
- плотность в среде неабразивных веществ, не более кг/м³ 2500
- максимальный размер неабразивных частиц в среде, до мм 20

Фекальные насосы ЦМК не приспособлены для эксплуатации во взрыво-и пожароопасных условиях.

Конструктивное устройство
На примере ЦМК 16-27М с измельчителем.
Включает в состав: моноблочный одноступенчатый центробежный насос с режущим ножом (измельчителем) и встроенный герметизированный электропривод. В качестве электропривода используют асинхронный трехфазный электродвигатель с короткозамкнутым ротором.
Рабочее колеса насоса ЦМК консольно крепится на валу электродвигателя. Ротор вращается в двух шарикоподшипниках.
Герметизация внутренней полости электропривода от перекачиваемых масс производится узлом, в составе торцового уплотнения, разделительной камеры, заполненной изоляционным маслом в объеме 0,5 л и армированной резиновой манжеты.
Материал проточной части насоса - чугун.

Насос ЦМК устанавливают вертикально насосной частью вниз в перекачиваемую среду. Погружение частичное или полное. Глубина погружения зависит от марки электронасоса.
Минимальная глубина погружения находится в диапазоне от 04 до 0,9 м.

Насос ЦМК входит в состав запасного аварийного оборудования и используется для откачивания сточных вод при аварийной ситуации в канализационных системах.

Климатическое исполнение - У.

Габаритные размеры
