Характеристики насоса секционного ЦНСГ 38-198


+7 495 632-01-60 (многоканальный)
+7 495 366-85-29, +7 495 366-84-44, +7 495 366-84-29
Телефоны отдела продаж

ЦНСГ 38-198- насос секционный Технические характеристики насоса секционного ЦНСГ 38-198 для перекачивания питательной воды с максимальной температурой 105°C .
Секционные насосы данной модификации - горизонтальные многоступенчатые центробежные насосы с девятью ступенями.
Также электронасосы перекачивают жидкие нейтральные среды, сходные с водой по физико-химическим свойствам.

Привод насоса марки ЦНСГ 38-198 - общепромышленный 3-х фазный электродвигатель. Типоразмер привода для агрегата - асинхронный электродвигатель АИР200L2, 45 квт (2950 об/мин).

Электроподключение агрегата
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Условное обозначение
1 ЦНСГ 38-198-1 УХЛ4, где
1- модификация;
ЦНСГ - секционный насос для воды;
38 - подача, м³/час;
198 -напор, м;
1 - исполнение со шнеком с (улучшенными кавитационными характеристиками);
УХЛ - климатическое исполнение;
4 - категория размещения.

Таблица 1 - технические характеристики ЦНСГ 38-198.
Рисунок 1 - рабочие характеристики насоса.
Рисунок 2 - габаритные и присоединительные размеры насоса.
Рисунок 3 - габаритные и присоединительные размеры агрегата.

Таблица 1. Технические характеристики ЦНСГ 38-198
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
ЦНСГ 38-198
38 28-48 198 230-175 45 квт
АИР200L2

Потребляемая мощность 39,8 квт. Давление на входе в насос секционный ЦНСГ 38-198 - 0,3 МПа (3 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) - 3,6 м. ДКЗ насоса со шнеком до 2 м.
КПД - 62%.
Масса насоса 360 кг, агрегата 590 кг, габаритные размеры агрегата - 2197х460х705.

Патрубки:
- всасывающий и напорный Ду-65, Ру-16.

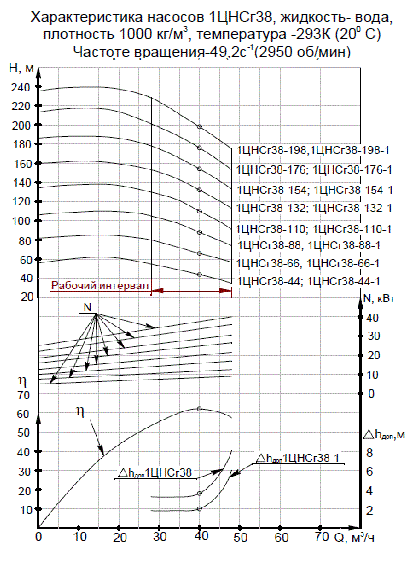

Рис 1. Рабочие характеристики насоса секционного ЦНСГ 38-198

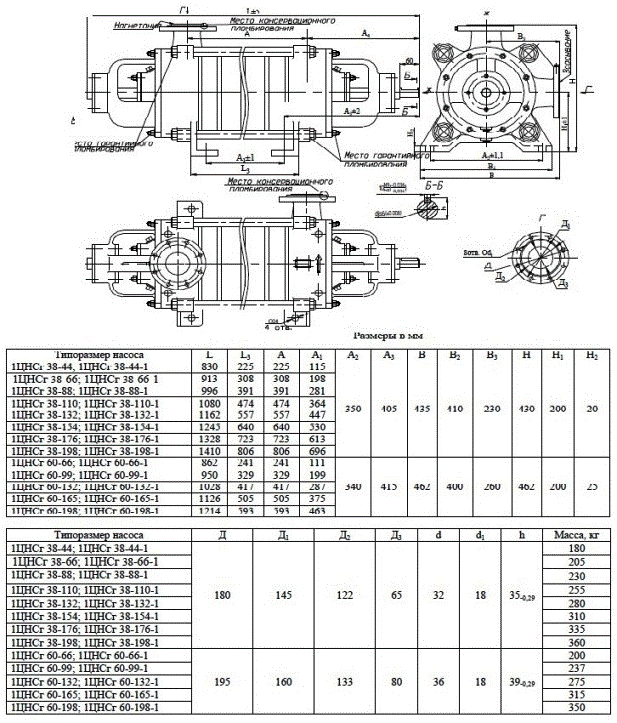

Рис 2. Габаритно-присоединительные размеры насосов

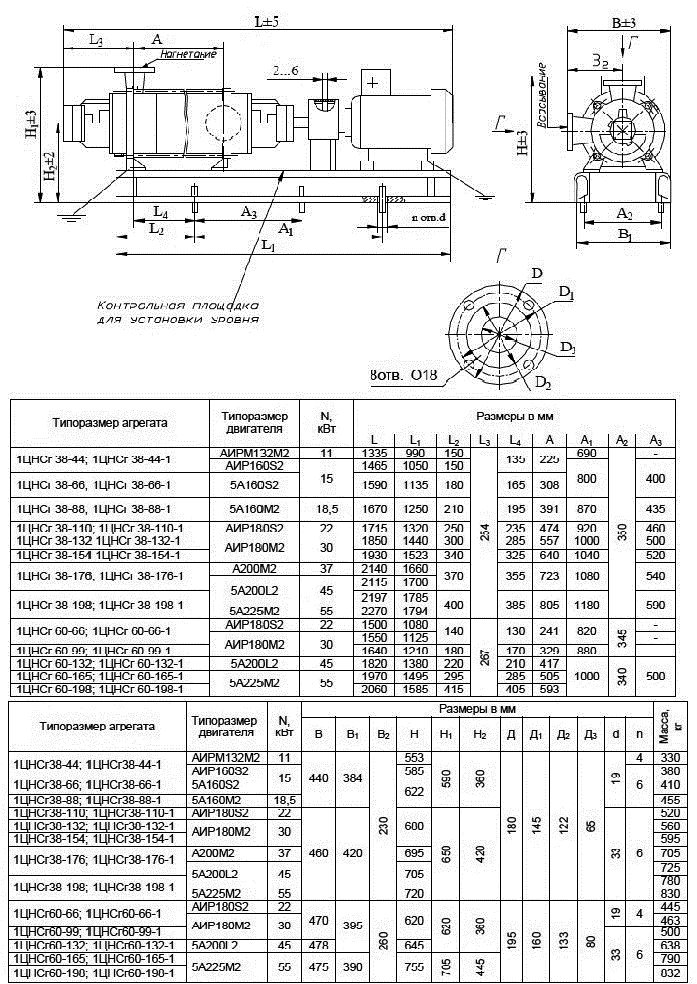

Рис 3. Габаритно-присоединительные размеры агрегатов
