Насос 2ГРК 400/40 Технические характеристики - насосы грунтовые 2ГРК 400/40 - однокорпусные, одноступенчатые, консольные, горизонтальной конструкции, с односторонним вводом перекачиваемой смеси, центробежные насосы.
Грунтовые электронасосы 2ГРК 400/40 предназначены для перекачивания абразивных гидросмесей (песчаные смеси, продукты обогащения глиноземного и горнорудного производства и др.) в строительной, горной, горнорудной, металлургической промышленности.

Для обеспечения привода насоса 2ГРК 400/40 используются асинхронные трехфазные электродвигатели с короткозамкнутым ротором (132 квт).

Условное обозначение
на примере 2ГРК 400/40-УХЛ4, где
- 2: порядковый номер модернизации;
- ГР: грунтовый насос;
- К: проточная часть покрыта абразивным материалом на органической связке;
- 400: подача номинальная, м³/час;
- 40: напор номинальный, м;
- УХЛ4: климатическое исполнение и категория размещения.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: грунтовые насосы 2ГРК 400/40 - технические характеристики.

Таблица 1. Технические характеристики 2ГРК 400/40
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/
агрегата
кг
2ГРК 400/40 400 40 132 965 1300
2430

Марка электродвигателя насоса АИР315М6. Допускаемый кавитационный запас до 5,0 м. КПД 67%.
Допускаемое давление на входе в насос до 0,2 МПа.
Подача промывочная вода в сальник 2ГРК 400/40 производится под давлением, превышающим давление на выходе из насоса на 0,05-0,1 МПа. Объем пропускаемой промывочной жидкости через сальник - 10 м³/час. Внешняя утечка через сальник до 7 л/час.
Корректированный уровень звуковой мощности 105 дБА.
Направление вращения вала насоса против часовой стрелки, если смотреть со стороны двигателя.

Размеры фланцев патрубков насоса 2ГРК 400/40: всасывающего ДУ=200 мм, напорного Ду=150 мм. Габариты агрегата: 2873х892х970 мм.

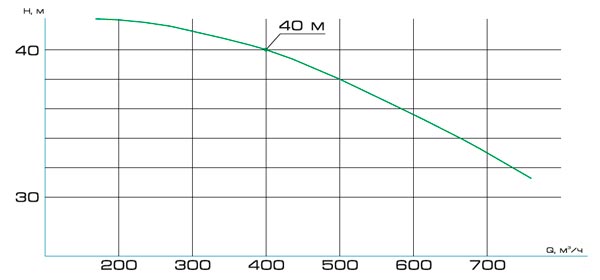

Рис 1. Рабочие характеристики насоса.

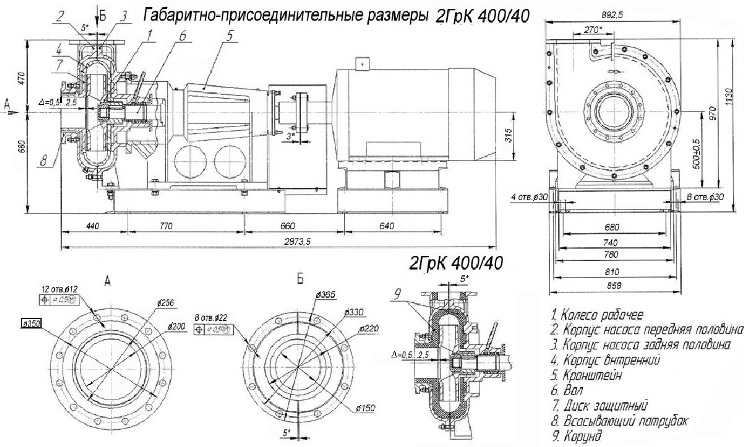

Рис.2 Габаритно-присоединительные размеры электронасосного агрегата 2ГРК 400/40.

Рис 1. Рабочие характеристики насоса

Рис 2. Габаритные и присоединительные размеры электронасоса
