Насос ГРАР 100/31.5 Технические характеристики - насосы грунтовые ГРАР 100/31.5 - одноступенчатые, двухкорпусные, горизонтальной конструкции, с односторонним вводом перекачиваемой смеси, центробежные насосы.
Основная задача двухкорпусных электронасосов ГРАР 100/31.5 - перекачивание абразивных гидросмесей (песчаные смеси, продукты обогащения глиноземного и горнорудного производства и др.) в строительной, горной, горнорудной, металлургической промышленности.

Для осуществления привода насоса ГРАР 100/31.5 используются асинхронные 3-х фазные электродвигатели с короткозамкнутым ротором (мощностью 45,0 квт).

Условное обозначение
на примере ГРАР 100/31.5/I-1.6, где
- ГРА: грунтовый насос;
- Р: проточная часть изготовлена из изностойкой резины или полиуретана;
- 100: номинальная подача, м³/час;
- 31,5: номинальный напор, м;
- I: номер опорной стойки;
-1,6: плотность перекачиваемой абразивной смеси, т/м³.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1 - технические характеристики грунтового насоса ГРАР 100/31.5.

Таблица 1. Технические характеристики ГРАР 100/31.5
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/
агрегата
кг
ГРАР 100/31.5/I-1.6 100 31,5 45 1450 655
1015 (общая рама)
970 (разные рамы)

КПД агрегата 46%. Марка приводного двигателя насоса АИР200L4. Мощность агрегата - 25 квт. Допускаемый кавитационный запас (ДКЗ) - 3,0 м. Допускаемое давление на входе в насос - 0,1 МПа.
Внешняя утечка через уплотнение - до 4 л/час. Корректированный уровень звуковой мощности 105 дБА.

Размеры фланцев всасывающего и напорного патрубков насоса ГРАР 100/31.5: Ду-150 мм, Ру-1,6 МПа.

Рис.1 - горизонтальные грунтовые насосы - габаритные размеры.
Рис.2 - габаритные чертежи электронасосов на единой раме.
Рис.3 - габаритный чертеж электронасоса ГРАР 100/31.5 на раздельных рамах.

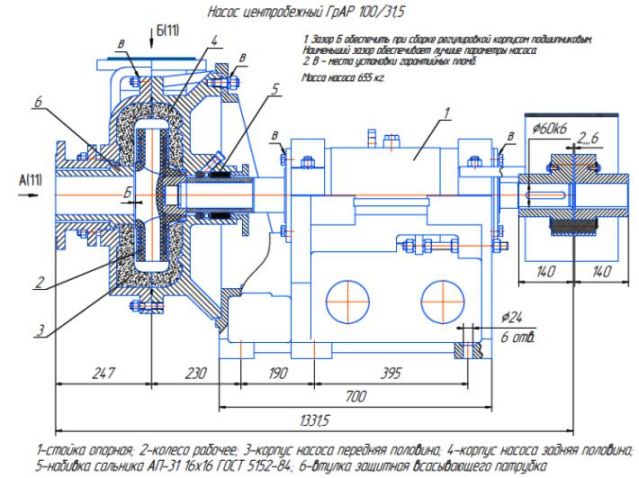

Рис 1. Габаритные размеры насосов

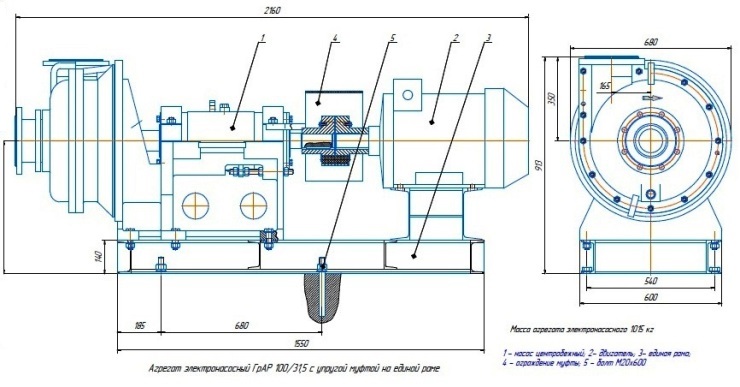

Рис.2 Габаритные размеры агрегата на единой раме

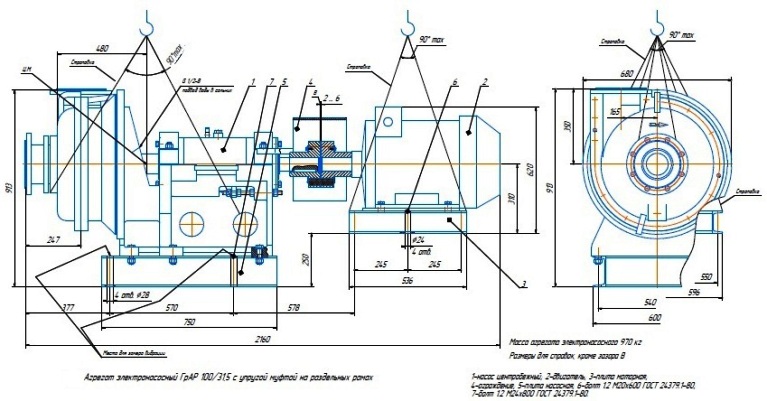

Рис.3 Габаритные размеры агрегата на раздельных рамах
