Технические характеристики насоса 1КсВ 315-80-1


+7 495 632-01-60 (многоканальный)
+7 495 366-85-29, +7 495 366-84-44, +7 495 366-84-29
Телефоны отдела продаж

Конденсатный насос 1КсВ 315-80-1 Технические характеристики конденсатного насоса 1КсВ 315-80-1.
Конденсатные насосы - вертикальные многоступенчатые центробежные насосы, перекачивающие конденсат и пресную воду в тепловых сетях электростанций.
Насосы способны перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.

Для обеспечения электроприводом насосных агрегатов 1КсВ 315-80-1 используются трехфазные электродвигатели общепромышленного исполнения. Привод насоса - асинхронный электродвигатель мощностью 110 квт, марка двигателя АИР280S2.

Электроподключение насоса
- ток переменный;
- напряжение 380 В;
- частота тока 50 Гц.

Условное обозначение
1КсВ 315-80-1 УХЛ 4, где
- 1КсВ: тип насоса (конденсатный вертикальный);
- 315: подача, м³/час;
- 80: напор, м;
- 1: конструктивное исполнение;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.

Патрубки насоса:
- входной Ду-300, Ру-10(16);
- напорный Ду-200. Диаметр по отверстиям крепежных болтов 310 мм.

Таблица 1 - технические характеристики 1КсВ 315-80-1.
Рисунок 1 - напорная характеристика конденсатного насоса.
Рисунок 2 - габаритные и присоединительные размеры агрегата.

Таблица 1. Характеристики насоса 1КсВ 315-80-1
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
1КсВ 315-80-1
315 100-350 80 90-75 110 квт
АИР280S2

Давление на входе в конденсатный насос 1КсВ 315-80-1 - 7 кгс/см² (0,69 МПа).
Допускаемый кавитационный запас (ДКЗ) - до 1,4 м. КПД насоса - 70%.
Утечка через уплотнение - 0,03 л/час.

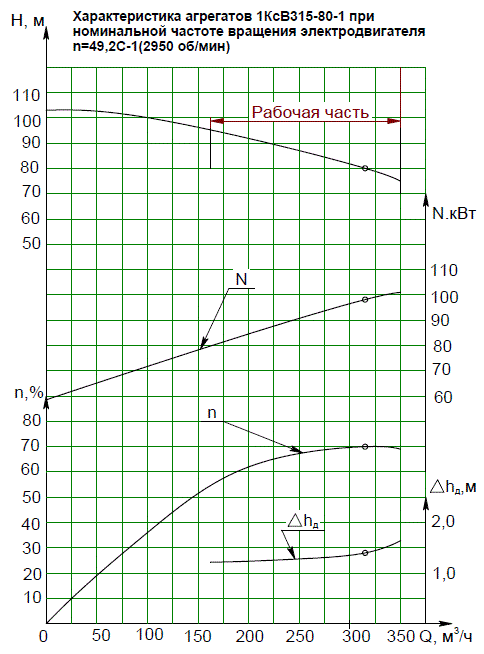

Рис 1. Рабочие характеристики 1КсВ 315-80-1

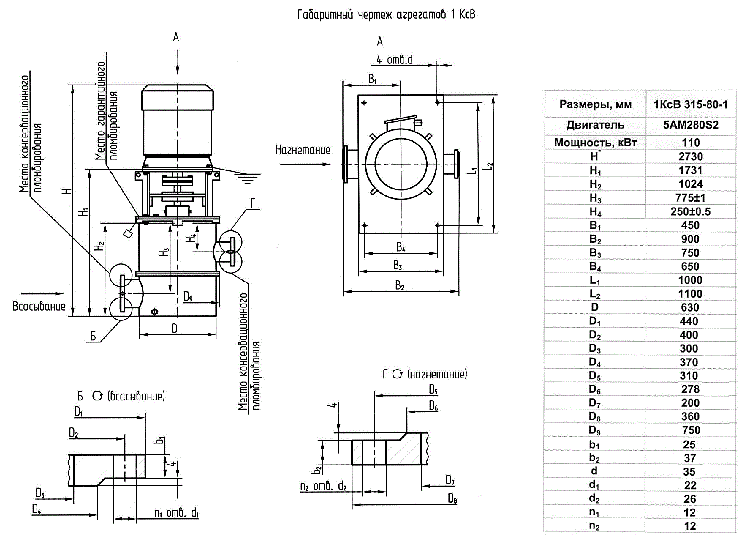

Рис 2. Габаритно-присоединительные размеры агрегата 1КсВ 315-80-1
