Насос конденсатный 1КС 20-50 Технические характеристики конденсатного насоса 1Кс 20-50.
Конденсатные насосы - горизонтальные с односторонним входом центробежные насосы для перекачивания конденсата и пресной воды в тепловых сетях электростанций.
Насосы также способны перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.

Для осуществления привода насосных агрегатов 1Кс 20-50 используются трехфазные электродвигатели общепромышленного назначения (АИР112М2).

Электроподключение насоса
- ток - переменный;
- напряжение – 380 В;
- частота тока – 50 Гц.

Условное обозначение
1Кс 20-50 УХЛ 4, где
- 1Кс: тип насоса (конденсатный);
- 20: подача, м³/час;
- 50: напор, м;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.

Таблица 1 - технические характеристики 1Кс 20-50.
Рисунок 1 - напорная характеристика на конденсатный насос.
Рисунок 2 - габаритный чертеж насоса.
Рисунок 3 - габаритные и присоединительные размеры агрегата.

Таблица 1. Характеристики насоса 1Кс 20-50
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
1Кс 20-50
20 10-26 50 58-42 7,5 квт
АИР112М2

Максимальная потребляемая мощность насоса - 5,7 квт. Давление на входе в насос 1Кс 20-50 - 0,98 МПа (10 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) - 1,5 м. КПД - 58%. Утечка через сальник - 5-10 л/час.

Патрубки насоса:
- всасывающий Ду-80, Ру-16;
- напорный Ду-50, Ру-16.

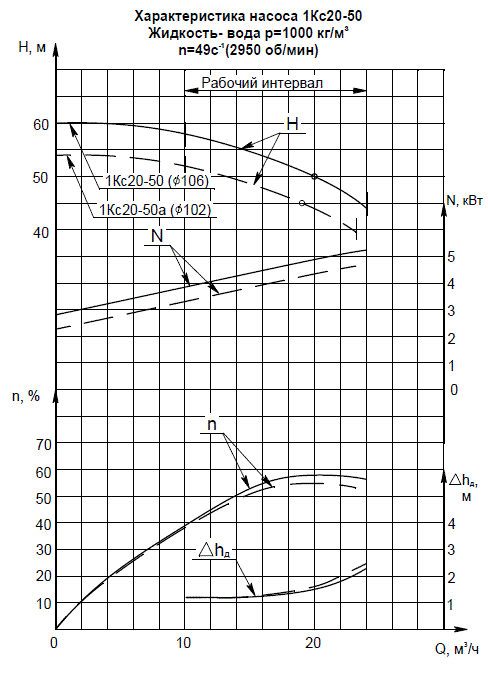

Рис 1. Рабочие характеристики насоса 1Кс 20-50

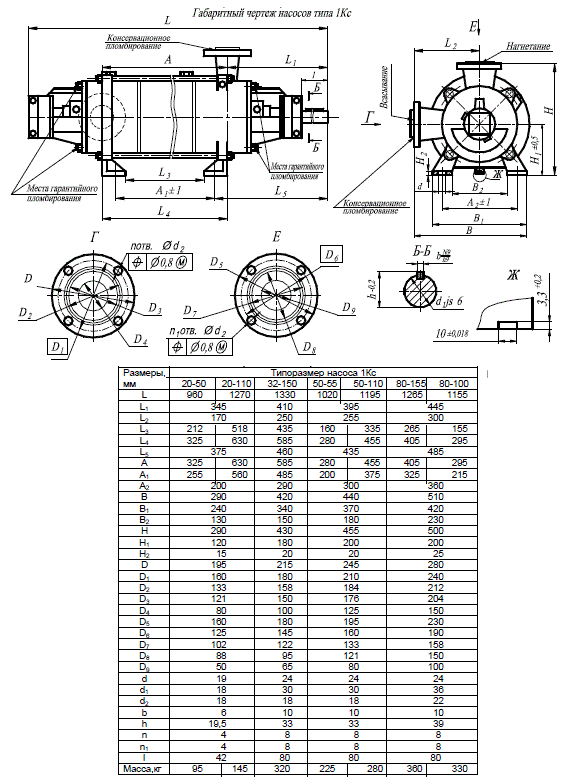

Рис 2. Габаритный чертеж насоса

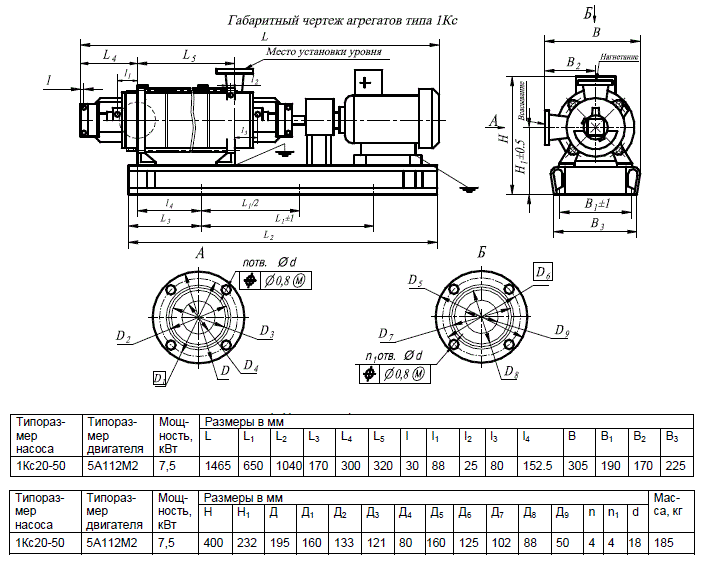

Рис 3. Габаритно-присоединительные размеры агрегата 1КС 20-50
