Дренажный насос Гном 100-30Технические характеристики передвижного одноступенчатого моноблочного насоса дренажного Гном 100-30.
Назначение Гном 100-30 - для откачивания сточных вод и загрязненных жидкостей при строительстве, для дренажа котлованов и траншей, понижения уровня грунтовых вод, орошения, перекачивания воды на объектах водоснабжения и др.
Дренажный насос Гном 100-30 должен работать в вертикальном положении при частичном или полном погружении в откачиваемую воду.

Привод дренажного электронасоса обеспечивает герметизированный встроенный асинхронный трехфазный общепромышленный электродвигатель с короткозамкнутым ротором.

Условное обозначение
Гном 100-30 У*, где
- 100: номинальная подача, м³/час;
- 30: номинальный напор, м;
- У*: климатическое исполнение и категория размещения.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: дренажные насосы Гном 100-30 - технические характеристики.

Таблица 1. Технические характеристики электронасоса
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
Гном 100-30 100 30 14 3000 125

Диапазон подачи - 40-110 м³/час, регулируемый запорной арматурой на выходном трубопроводе.
Глубина погружения в воду не менее 0,7 м, не более 5 м.
Потребляемая мощность 14 квт.
Потребляемый ток 30А.
Режим работы дренажного электронасоса Гном 100-30 продолжительный S1.
Класс защиты I по ГОСТ 12.2.007.0-75.
Высота электронасоса дренажного 805 мм.
Максимальный поперечный размер 445 мм.
Размер отверстий для резьб - М10-6Н.
Количество отверстий 3.
В качестве водоотводящего трубопровода рекомендуется использовать рукав резиновый напорный или рукав пожарный по ТУ 11-1802-74.

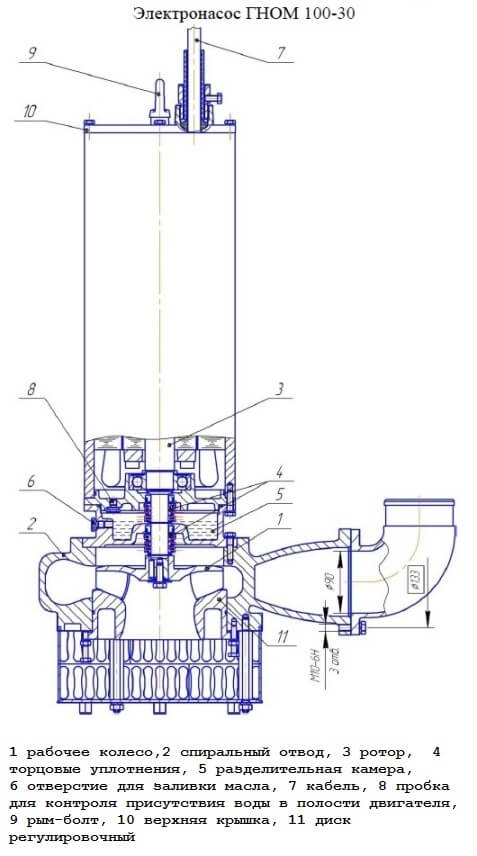

Рис. 1. Дренажный насос Гном 100-30 - габаритный чертеж.

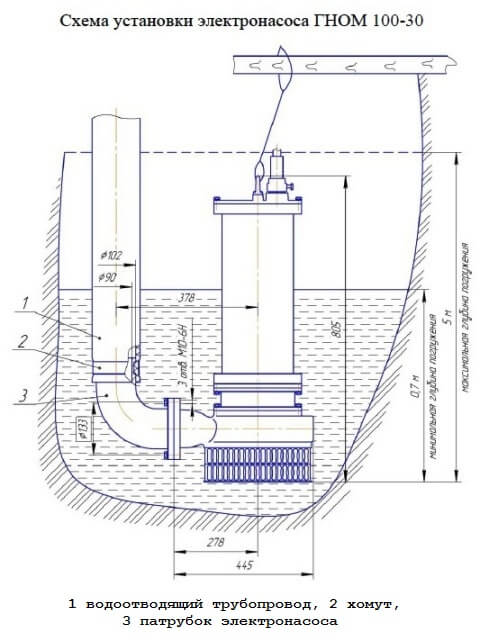

Рис. 2. Схема установки насосного агрегата.


Рис.1 Габаритный чертеж электронасоса



Рис.2 Схема установки дренажного электронасоса Гном 100-30
