Характеристики шланговых перистальтических насосов НП

8 (495) 632-01-60 (многоканальный)
8 (495) 366-85-29, 366-84-29, 366-84-44
Телефоны отдела продаж

Технические характеристики перистальтических шланговых насосов НП производства ЗДТ "Ареопаг", перекачивающие абразивные, вязкие, с включениями среды и газожидкостные смеси.

Таблица технических характеристик перистальтических шланговых насосов НП
Марка Подача
м³/ч
Давл.
МПа
Мощн.
кВт
Диам.
шланга ,мм
Ротор
об/мин
Габар.
мм
Вес
кг
НП10-0,04/3 0,04 30 0,55 10,0 16 695х275х335 85
НП10-0,06/3 0,06 30 0,55 10,0 24 695х275х335 85
НП10-0,08/3 0,08 30 0,55 10,0 30 695х275х335 85
НП16-0,1/3 0,1 30 0,55 16,0 16 695х275х335 85
НП16-0,2/3 0,2 30 0,55 16,0 30 695х275х335 85
НП16-0,3/3 0,3 30 0,55 16,0 47 695х275х335 85
НП25-0,45/15 0,45 150 1,5 25,0 25 1090х500х510 125
НП25-0,55/15 0,55 150 1,5 25,0 31 1090х500х510 125
НП25-0,65/15 0,65 150 2,2 25,0 37 1090х500х510 125
НП25-0,85/15 0,85 150 2,2 25,0 47 1090х500х510 125
НП25-1,4/15 1,4 150 2,2 25,0 75 1090х500х510 125
НП25-1,7/15 1,7 150 2,2 25,0 90 1090х500х510 125
НП32-2,2/3 2,2 30 2,2 32,0 75 1090х500х510 125
НП50-4,0/15 4,0 150 4,0 50,0 25 1470х895х895 550
НП50-5,0/15 5,0 150 4,0 50,0 31 1470х895х895 550
НП50-6,0/15 6,0 150 5,5 50,0 37 1440х895х895 530
НП50-7,0/15 7,0 150 5,5 50,0 47 1440х895х895 530
НП50-7,0/10 7,0 100 7,5 50,0 47 1470х920х895 550
НП50-9,0/10 9,0 100 7,5 50,0 60 1470х920х895 550
НП100-20/15 20,0 150 15 100,0 17 2070х1500х1610 2450
НП100-30/8 30,0 80 15 100,0 26 2000х1500х1610 2400
НП100-45/5 45,0 50 15 100,0 37 2000х1500х1610 2400
НП100-60/3 60,0 30 15 100,0 53 2000х1500х1610 2400

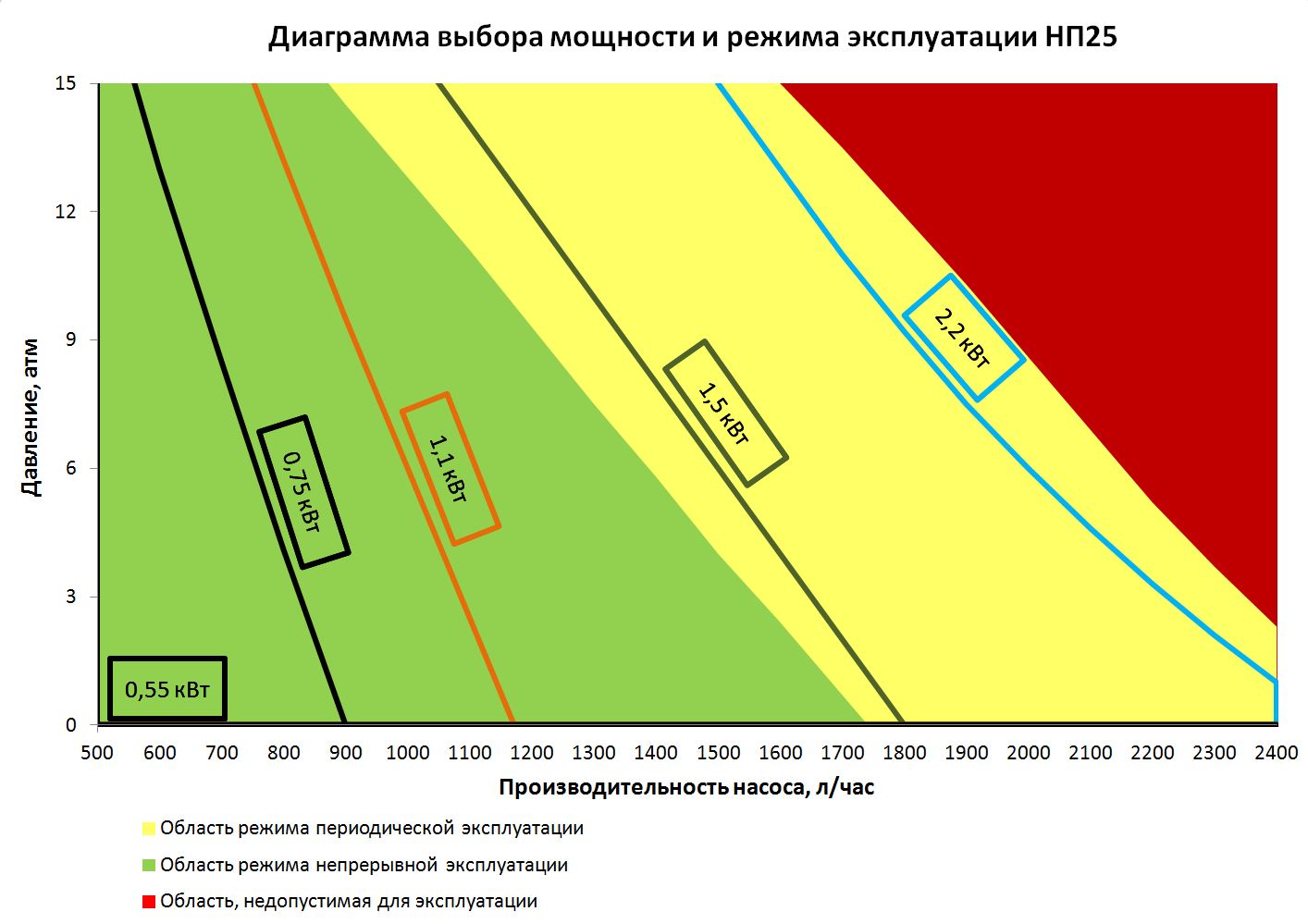

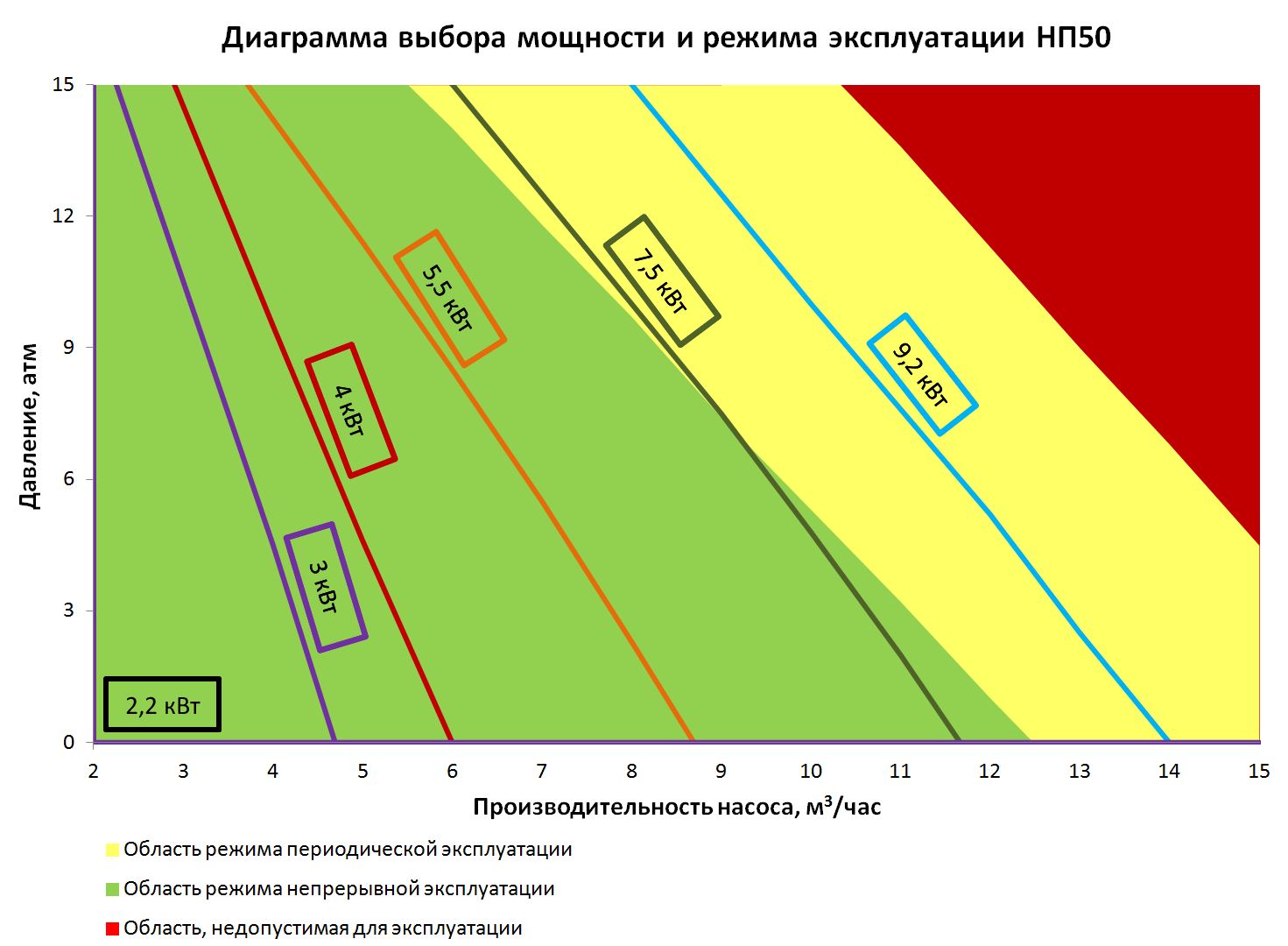

Технические параметры перистальтических шланговых насосов НП 25 и НП 50
Перистальтический насос НП 25
Перистальтический шланговый насос НП 25

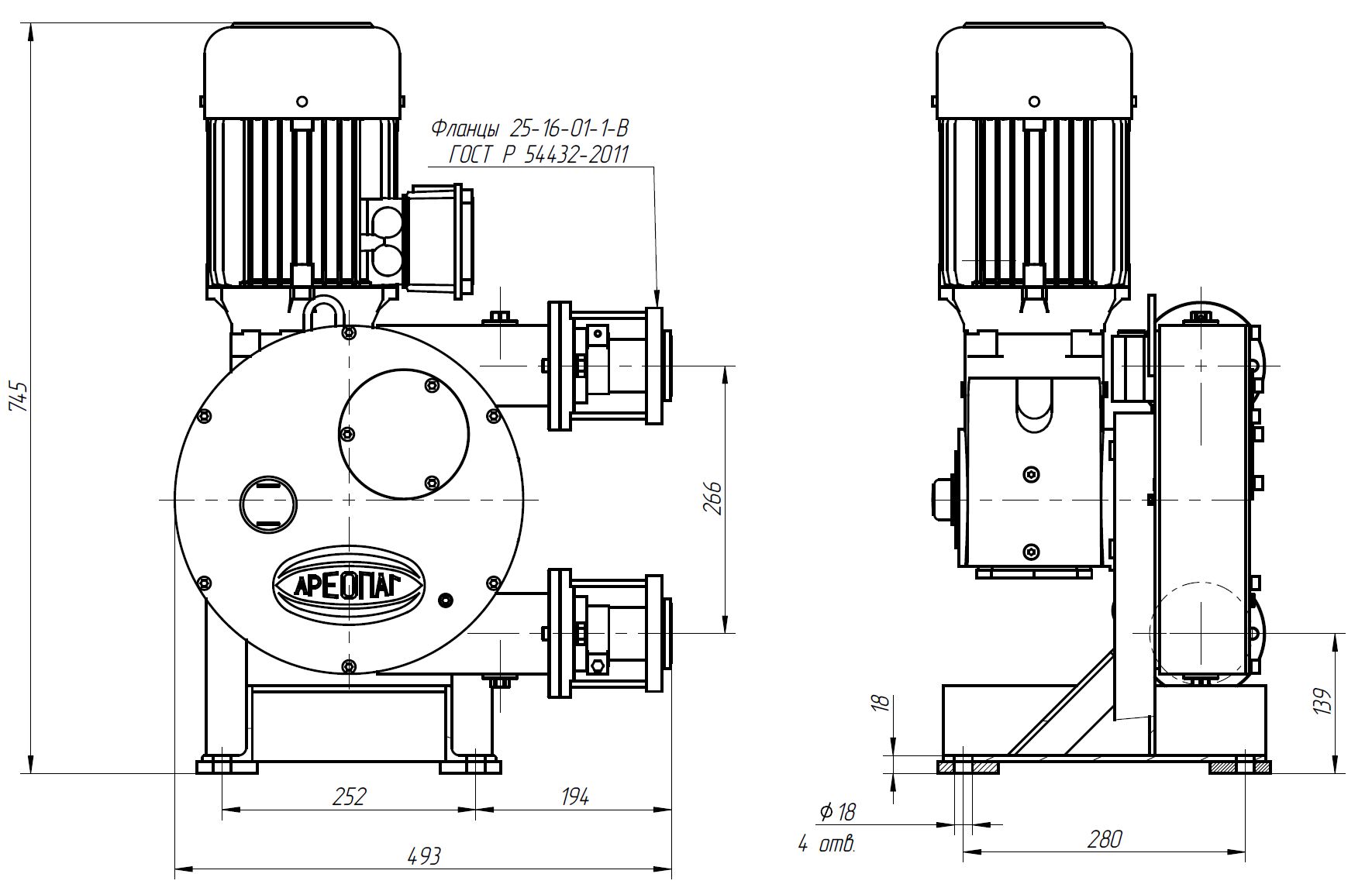

Габаритные размеры перистальтических шланговых насосов НП 25 и НП 50
Перистальтический шланговый насос НП 25

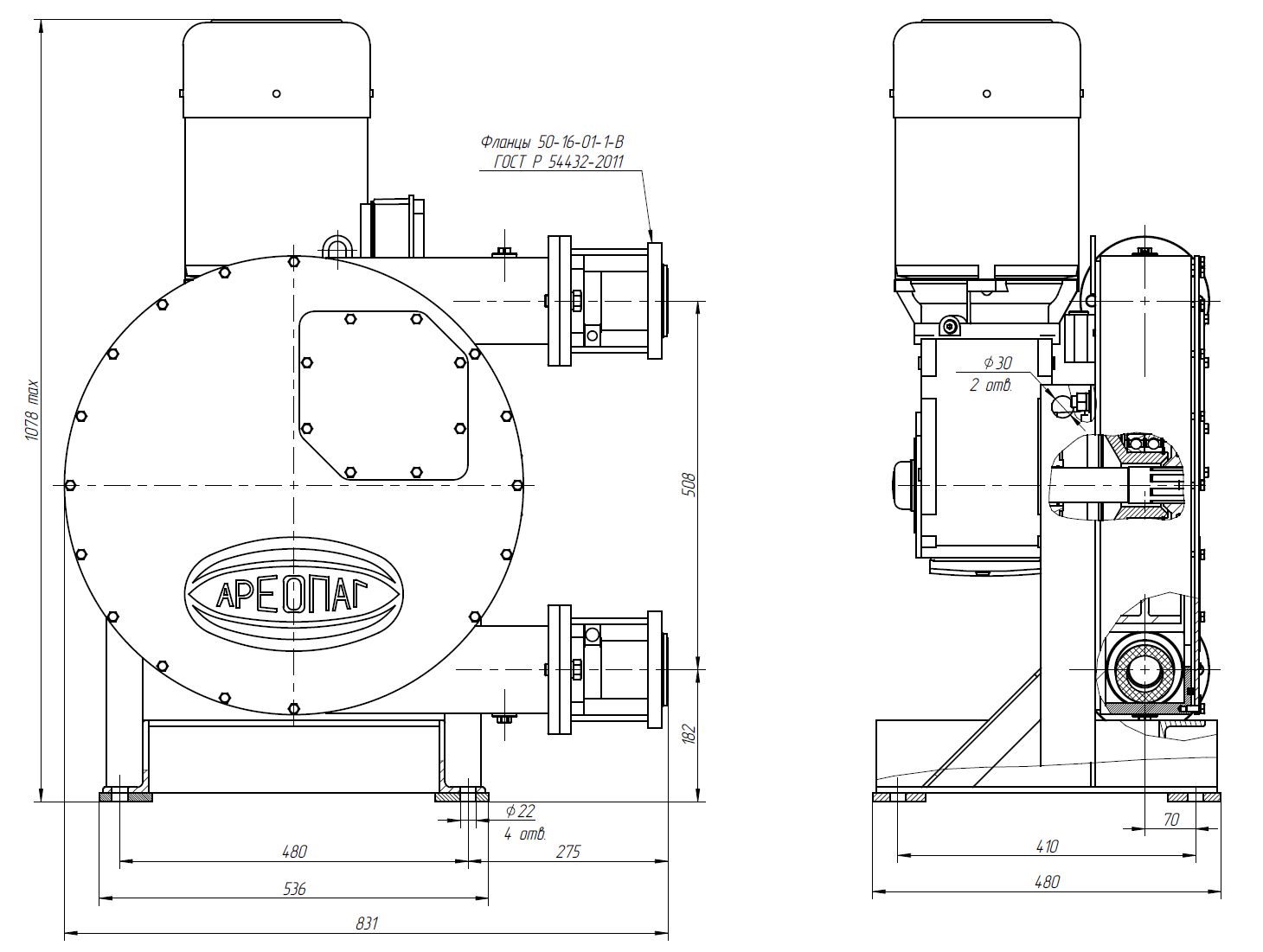

Перистальтический шланговый насос НП 50

Условное обозначение перистальтического шлангового насоса НП:


1. Насос перистальтический (шланговый).
2. Схема укладки рукава:
  • А - альфа-схема;
  • б/о - U-схема.
3. Дополнительное оборудование для регулирования подачи:
  • б/о - без доп. оборудования;
  • Э - частотное регулирование;
  • ЭТ - частотное регулирование с датчиком числа оборотов;
  • Д - датчик числа оборотов;
  • Р - механическое регулирование;
4. Диаметр рукава - внутренний , мм.
5. Подача номинальная , м³/ч.
6. Предельное давление нагнетания, кгс/см².
7. Исполнение по материалу входного и выходного патрубков:
  • О - сталь 20 ГОСТ 1050;
  • Д - хромистая сталь 20Х13 ГОСТ 5632;
  • Е - хромоникелемолибденовая сталь 10Х17Н13М2Т ГОСТ 5632;
  • И - хромоникелемолибденовая сталь 06ХН28МДТ ГОСТ 5632;
  • К - хромоникелевая сталь 12Х18Н9Т ГОСТ5632;
  • Т - титановый сплав ВТ1-0 ГОСТ 19807;
8. Исполнение рукава по материалу
9. Датчик уровня охлаждающе-смазывающей жидкости:
  • 0 - без датчика;
  • 1 - датчик верхнего уровня;
  • 2 - датчики верхнего и нижнего уровня.
10. Датчик температуры охлаждающе-смазывающей жидкости:
  • 0 - без датчика;
  • 1 - датчиком.
11. Расположение насосной части.
Шланговый насос НП - направление патрубков:
  • 1 - правое;
  • 2 - нижнее;
  • 3 - левое;
  • 4 - верхнее.
Шланговый агрегат НПА - положение патрубков:
  • 1 - правое;
  • 2 - нижнее;
  • 3 - левое;
  • 4 - верхнее.
12. Редукторы:
  • Ц - цилиндрический;
  • Ч - червячный;
  • ЦК - цилиндро-конический.
13. Взрывозащита агрегата:
  • без обозначения;
  • Ex... - вид взрывозащиты.
