Одновинтовой насос Н1В 12/10-10/10Технические характеристики насоса винтового Н1В 12/10-10/10.
Назначение насосного агрегата: перекачка различных жидких сред, в т.ч химически активных, высоковязких, чистой и загрязненной воды температурой от +5 до +45°.

В электронасосном агрегате винтовой насос Н1В 12/10-10/10 обеспечивается приводом, в качестве которого используется электродвигатель с короткозамкнутым ротором.
Тип двигателя в агрегате Н1В 12/10-10/10 - трехфазный асинхронный электродвигатель.
Для работы одновинтовых электронасосов других типов во взрывоопасных помещениях и производствах и используется взрывозащищенный электродвигатель.

Условное обозначение
Н1В 12/10-10/10 ЕН-ТД6-Рп УХЛ-4.2, где
- Н1В: одновинтовой;
- 12: подача насоса в литрах за сто оборотов;
- 10: давление насоса в кгс/см²;
- 10: подача агрегата, м³/час;
- 10: давление агрегата в кгс/см²;
- Е (К; А): условное обозначение материала проточной части (Е– сталь 10Х17Н13М3Т, К – сталь 12Х18Н9Т, А – конструкционные стали);
- Н (В; С; А; Б): резина ИРП 1068 (условное обозначение материала обоймы из резины разных марок);
- ТД: уплотнение вала двойное торцовое (С - сальниковое одинарное; СД - сальниковое двойное; Т - одинарное торцовое; ТВ - торцовое одинарное со вспомогательным; ТТ - торцовое двойное типа тандем);
- 6: производитель уплотнения John Crane;
- Рп: обозначение регулируемой подачи;
- УХЛ 4.2: климатическое исполнение и категория размещения.

Электроподключение Н1В 12/10-10/10
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Н1В 12/10-10/10.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
Н1В 12/10-10/10 10 10 7,5 1450 46/167

Максимальная потребляемая насосом мощность 6 квт.
Электропривод в электронасосном агрегате АИР 132S4.
Давление на входе в насос не более 2,5 кгс/см² (0,25 МПа).
Допускаемая вакуумметрическая высота всасывания - 6 м.
КПД Н1В 12/10-10/10 не менее 59%.
Размер патрубков Ду-50.
Протечка через торцовое уплотнение до 0,03 л/час.
По заказу в винтовой электронасос Н1В 12/10-10/10 устанавливают преобразователь частоты. Одновинтовые электронасосы могут комплектоваться системой контроля и управления, устройством плавного пуска.

Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.
Насос Н1В 12/10-10/10 комплектуется электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.

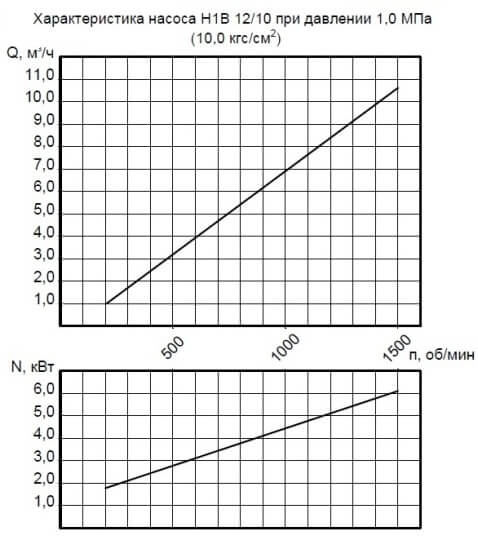

Рис. 1. Рабочие характеристики насоса.
Рис. 2. Габаритный чертеж винтового электроагрегата.


Рис.1 Рабочие характеристики


Рис.2 Габаритный чертеж Н1В 12/10-10/10
