Одновинтовой насос Н1В 20/5-16/5Технические характеристики насоса винтового Н1В 20/5-16/5.
Назначение электронасоса: перекачка различного вида жидкостей, в т.ч высоковязких, химически активных, а также чистой и загрязненной воды температурой от +5 до +45°.

В насосном агрегате винтовой насос Н1В 20/5-16/5 комплектуется приводом, в качестве которого применяется электродвигатель трехфазный с короткозамкнутым ротором.
Тип электропривода в агрегате Н1В 20/5-16/5 - асинхронный электродвигатель.
При эксплуатации электронасосного агрегата во взрывоопасных условиях и помещениях используется взрывозащищенный электродвигатель.

Условное обозначение
Н1В 20/5-16/5 ЕН-ТД6-Рп УХЛ-4.2, где
- Н1В: одновинтовой;
- 20: подача насоса в литрах за сто оборотов;
- 5: давление насоса в кгс/см²;
- 16: подача агрегата, м³/час;
- 5: давление агрегата в кгс/см²;
- Е (К; А): условное обозначение материала проточной части (Е– сталь 10Х17Н13М3Т, К – сталь 12Х18Н9Т, А – конструкционные стали);
- Н (В; С; А; Б): резина ИРП 1068 (условное обозначение материала обоймы из резины разных марок);
- ТД: уплотнение вала двойное торцовое (С - сальниковое одинарное; СД - сальниковое двойное; Т - одинарное торцовое; ТВ - торцовое одинарное со вспомогательным; ТТ - торцовое двойное типа тандем);
- 6: производитель уплотнения John Crane;
- Рп: обозначение регулируемой подачи;
- УХЛ 4.2: климатическое исполнение и категория размещения.

Электроподключение Н1В 20/5-16/5
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Н1В 20/5-16/5.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
Н1В 20/5-16/5 16 5 4,0 1450 55/129 (157)

Максимальная потребляемая насосом мощность 4,05 квт.
Электродвигатель в насосном агрегате АИР 100L4 (4ВР 100L4).
Давление на входе в насос до 2,5 кгс/см² (0,25 МПа).
Допускаемая вакуумметрическая высота всасывания - 6 м.
КПД Н1В 20/5-16/5 не менее 56%.
Размер патрубков Ду-80.
Протечка через торцовое уплотнение до 0,03 л/час.
Уровень звука на расстоянии 1 м от наружного контура агрегата не более 85 дБА.

По заказу в винтовой электронасос Н1В 20/5-16/5 устанавливают преобразователь частоты. Электронасосы могут оснащаться системой контроля и управления, устройством плавного пуска.

Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.
Насос Н1В 20/5-16/5 комплектуется электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.

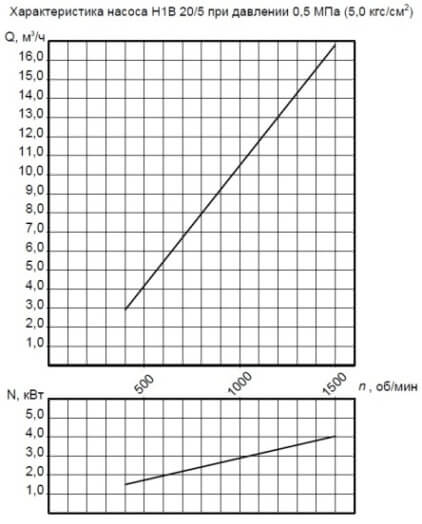

Рис. 1. Рабочие характеристики насоса.

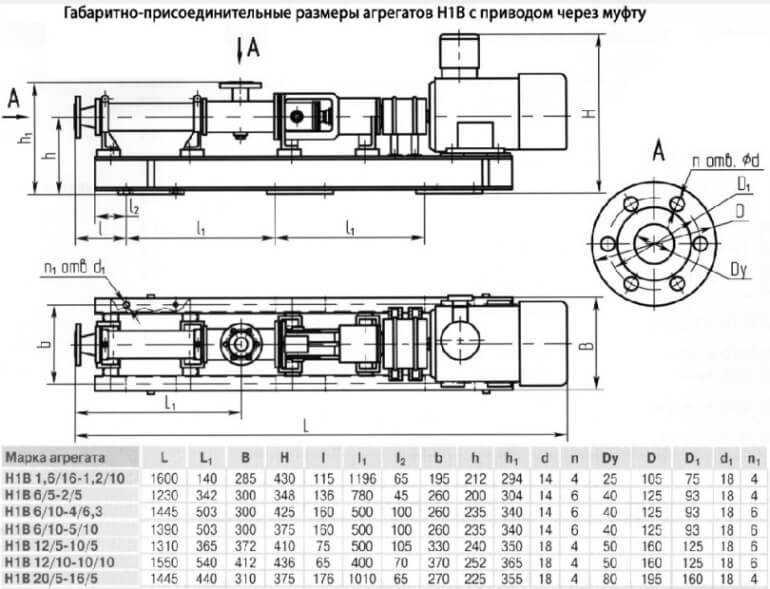

Рис. 2. Габаритный чертеж винтового электроагрегата.


Рис.1 Рабочие характеристики


Рис.2 Габаритный чертеж Н1В 20/5-16/5
