Характеристики - вакуумный насос ВВН1-1.5

Насос ВВН1-1.5 Технические характеристики - вакуумный насос ВВН1-1.5 объемный промышленный для откачки паров и газов неагрессивного свойства, предварительно очищенных от капельной влаги.

Насосы применяются в целлюлозно-бумажной, газовой, электронной, химической, пищевой и других отраслях промышленности.
Насос может работать с высоко вакуумными установками для создания в них предварительного разрежения.

По конструктивному устройству насос ВВН1-1.5 - водокольцевой, моноблочный, горизонтальный, с сальниковой набивкой, поджатой крышкой сальника. Проточные детали - чугун, сталь.
Водокольцевой вакуумный насос простого действия с боковым всасыванием и осевым нагнетанием.
Привод вакуумного насоса ВВН1-1.5 осуществляет фланцевый электродвигатель общепромышленного типа.
Тип приводного электродвигателя в электронасосе - трехфазный асинхронный двигатель АИР112М4, мощностью 5,5 кВт (1500 оборотов в минуту).

Монтажное исполнение насоса - IM2081.

Рис. 1: напорные характеристики вакуумного насоса ВВН1-1.5.

Рис. 2: монтажный чертеж электронасоса.

Рис. 3: габаритный чертеж агрегата.

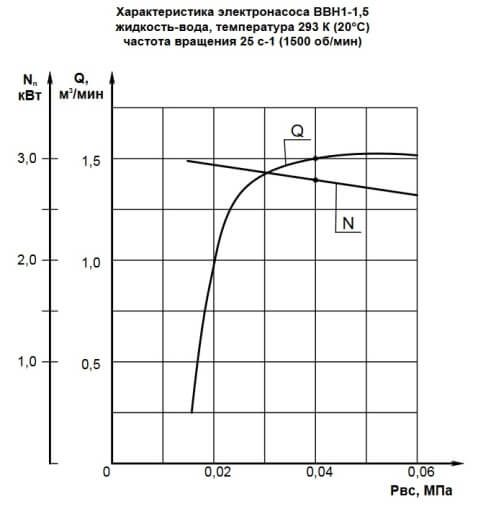

Рис.1 Напорные характеристики вакуумного насоса


Напорные характеристики

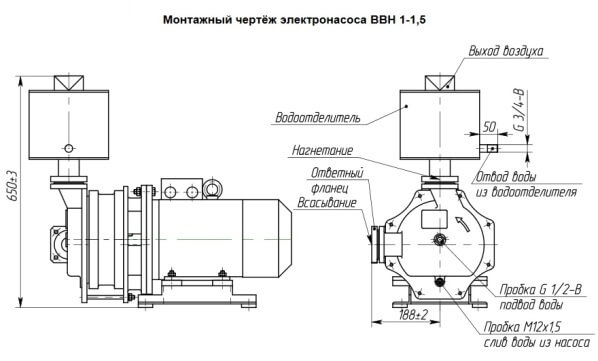

Рис.2 Монтажный чертеж электронасоса ВВН1-1.5
Монтажный чертеж насоса

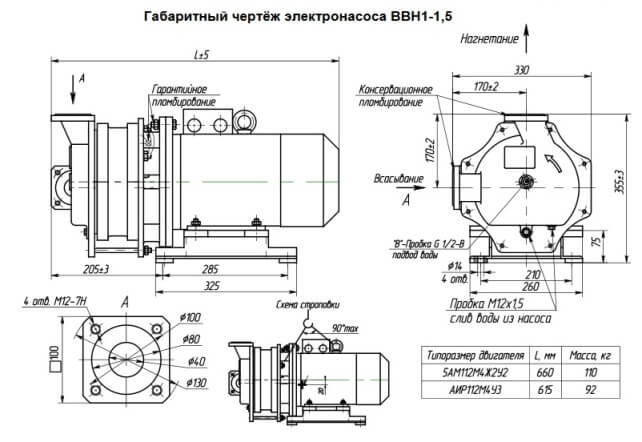

Рис.3 Габаритный чертеж вакуумного электронасоса
Габаритный чертеж электронасоса

Водокольцевой вакуумный насос ВВН1-1.5 производится в климатическом исполнении и категории размещения УХЛ4.
