Вакуумный насос ВВН 1-12 - характеристики

Насос ВВН 1-12 Технические характеристики - промышленный вакуумный насос ВВН 1-12 для откачивания неагрессивных газов и паров из закрытых аппаратов.
Насосы ВВН данной марки не требуют предварительной очистки поступающих в насос газов. Кроме того допускается попадание в вакуумный насос ВВН влаги вместе с газом.

Насосы применяются целлюлозно-бумажной, нефтехимической, пищевой и других отраслях промышленности.

Водокольцевой вакуумный насос ВВН 1-12 включает следующие детали: корпус, левую и правую лобовины, вал, два корпуса подшипников с подшипниками.
Проточные детали насоса чугунные.

Привод вакуумного насоса ВВН 1-12 осуществляет общепромышленный электродвигатель серии АИР.
Тип электродвигателя в насосном агрегате - асинхронный двигатель АИР200М6, мощностью 22 квт или АИР 200L6 мощностью 30 квт. Число оборотов двигателей - 1000 в минуту.

Рис. 1: насос ВВН 1-12 - напорные характеристики.

Рис. 2: габаритный чертеж насоса.

Рис. 3: габаритный чертеж насосного агрегата.

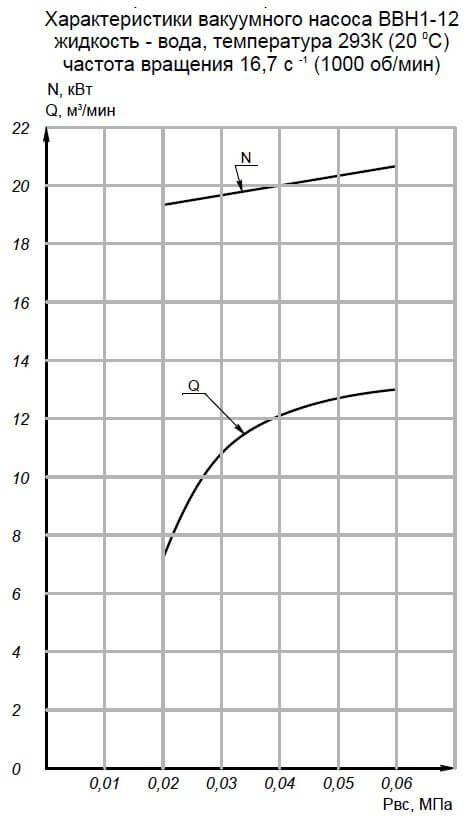

Рис.1 Напорная характеристика вакуумного насоса


Напорная характеристика

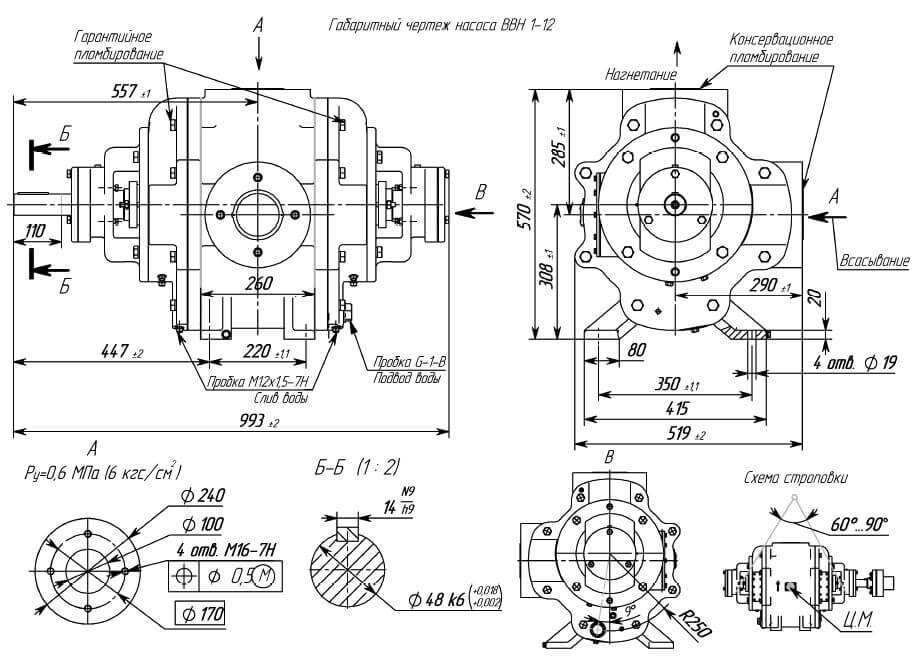

Рис.2 Габаритный чертеж насоса
Габаритный чертеж насоса

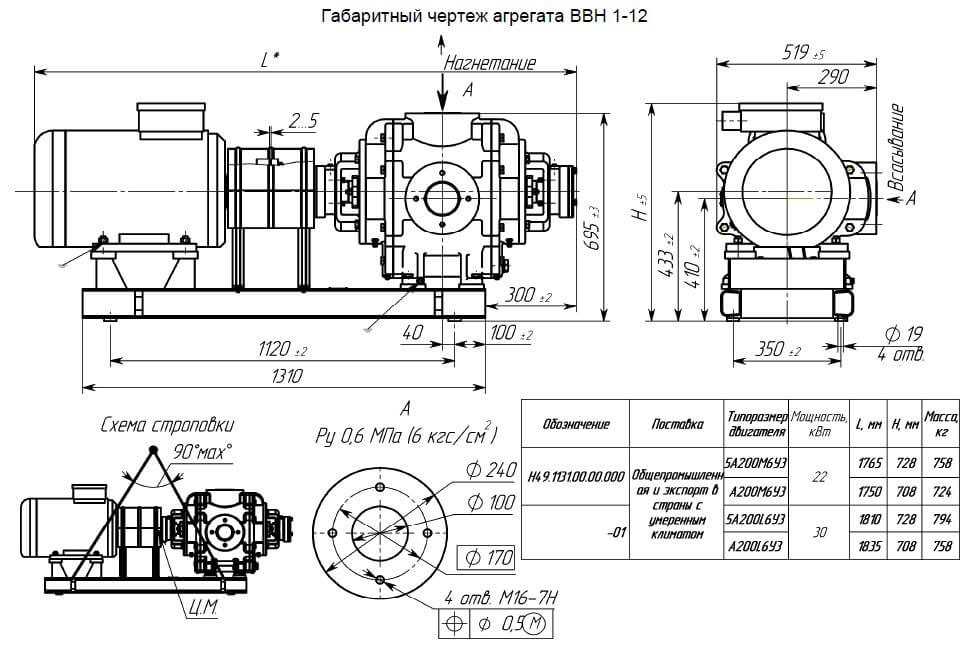

Рис.3 Габаритный чертеж вакуумного агрегата ВВН 1-12
Габаритный чертеж агрегата

Водокольцевой вакуумный насос ВВН 1-12 производится в климатическом исполнении и категории размещения У4.2, Т2.
