Вакуумный насос ВВН 1-6 - характеристики

Насос ВВН 1-6 Технические характеристики - промышленный водокольцевой вакуумный насос ВВН 1-6 для откачки из закрытых аппаратов неагрессивных газов и паров.
Насосы ВВН 1-6 не предусматривают предварительную очистку откачиваемых газов. Также допускается возможность попадание влаги вместе с откачиваемым газом в вакуумный насос ВВН.

Насосы предназначены для многих отраслей промышленности - пищевой, нефтяной, химической, целлюлозно-бумажной и др.

Водокольцевой вакуумный насос ВВН 1-6 состоит из следующих деталей: корпуса, левой и правой лобовин, двух подшипниковых корпусов с подшипниками, вала.
Проточные детали и корпус насоса из чугуна.

Привод вакуумного насоса ВВН 1-6 обеспечивает общепромышленный трехфазный электродвигатель АИР.
Тип электропривода в электронасосе - асинхронный двигатель АИР180S4, мощностью 15 квт. Число оборотов двигателей - 1450 в минуту.

Рис. 1: насос ВВН 1-6 - напорные характеристики.

Рис. 2: габаритный чертеж насоса.

Рис. 3: габаритный чертеж насосного агрегата ВВН1-6.

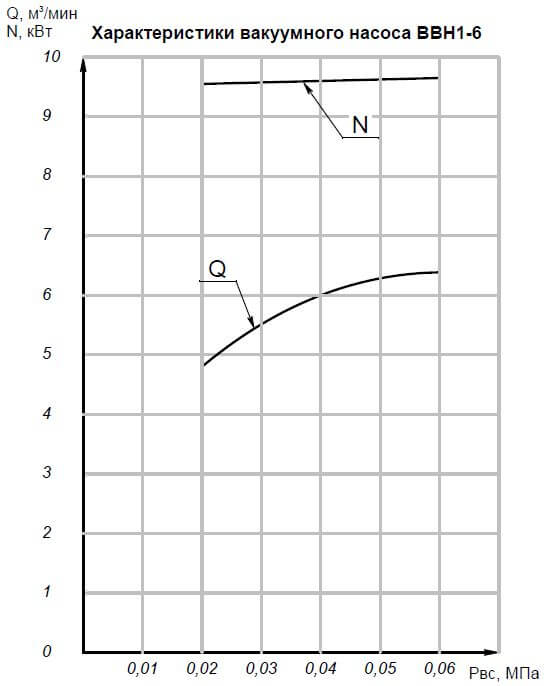

Рис.1 Напорная характеристика вакуумного насоса


Напорная характеристика

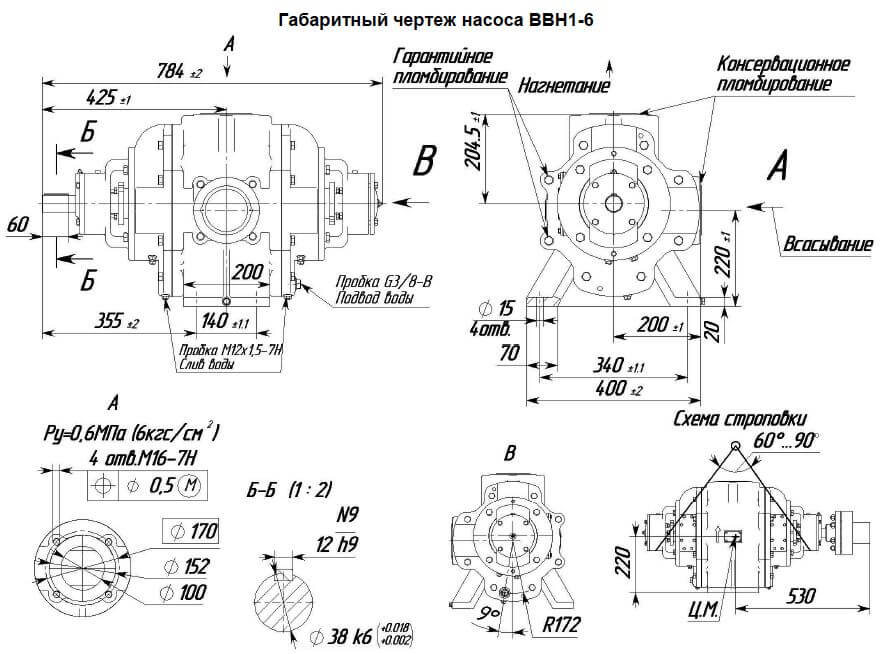

Рис.2 Габаритный чертеж насоса
Габаритный чертеж насоса

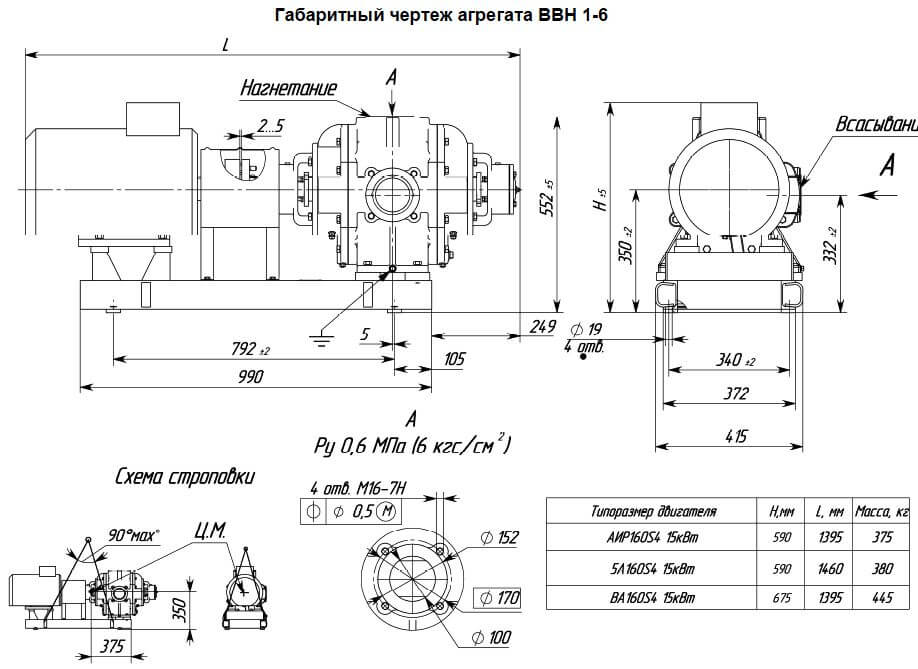

Рис.3 Габаритный чертеж вакуумного агрегата
Габаритный чертеж агрегата

Водокольцевой вакуумный насос ВВН 1-6 производится в климатическом исполнении и категории размещения У4.2, Т2.
