Горизонтальные насосы Д, 1Д - технические характеристики

Горизонтальный насос 1ДТехнические характеристики - горизонтальные насосы Д, 1Д, оснащенные мягким сальником и применяемые для перекачки воды на насосных станциях промышленного и общегородского водоснабжения.
Содержание плотных включений в перекачиваемой воде не должно превышать 0,05%, размер включений до 0,2 мм, температура перекачиваемой воды не выше 85°C.

По конструктивному устройству - одноступенчатые горизонтальные насосы с рабочим колесом двухстороннего входа.
Для осуществления привода в насосном агрегате используется трехфазный общепромышленного назначения электродвигатель.
Минимальная утечка воды через уплотнение насоса - 0,1-0,5 л/ч.

В промышленности производят горизонтальный насос Д, 1Д в климатическом исполнении УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.

Технические характеристики горизонтальных насосов
Марка Q
м3/час
H
м
Двиг.
кВт
Д200-36 200 36 37
Д200-36 а 190 30 30
Д200-36 б 180 25 22
Д320-50 320 50 75
Д320-50а 300 39 55
Д320-50 б 300 30 45
1Д200-90 200 90 90
1Д200-90а 180 74 75
1Д200-90 б 160 62 55
1Д250-125 250 125 160
1Д250-125а 240 110 132
1Д250-125б 220 90 132
1Д315-50 315 50 75
1Д315-50а 300 42 55
1Д315-50 б 220 36 45
1Д315-71 315 71 110
1Д315-71 а 300 62 90
1Д315-71 б 280 52 90
1Д500-63 500 63 160
1Д500-63а 450 53 132
1Д500-63б 400 44 110
1Д630-90 630 90 250
1Д630-90а 550 74 200
1Д630-90б 500 60 160
1Д630-125 630 125 400
1Д630-125а 550 101 315
1Д630-125б 500 82 250
1Д800-56 800 56 200
1Д800-56а 740 48 132
1Д800-56б 700 40 110
1Д1250-63 1250 63 315
1Д1250-63а 1100 52 250
1Д1250-63б 1050 44 200
1Д1250-125 1250 125 630
1Д1250-125а 1150 102 500
1Д1250-125б 1030 87 400
1Д1600-90 1600 90 630
1Д1600-90а 1450 75 400
1Д1600-90 1300 63 315

На рис. 1: напорные характеристики насосов.

Рис. 2: одноступенчатые горизонтальные центробежные насосы Д, 1Д - габаритные и присоединительные размеры.


Рис.1 Напорные характеристики насосов

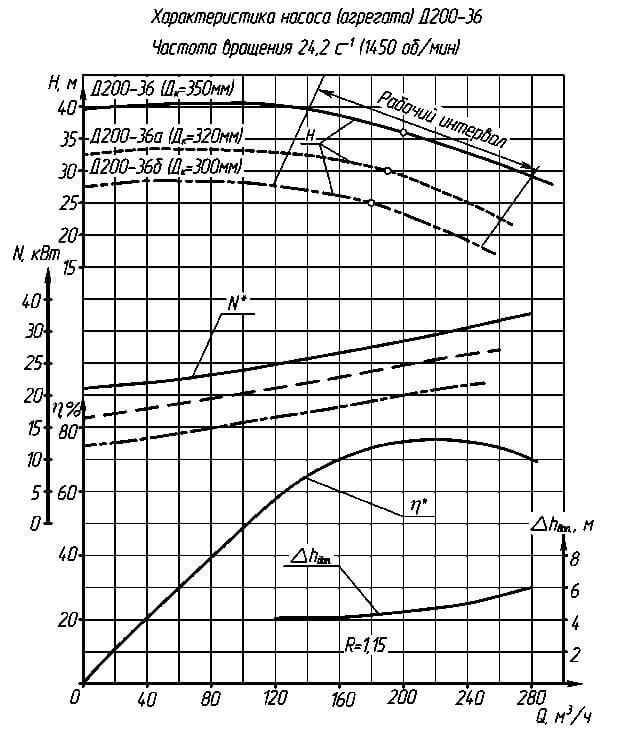

Д200-36
Напорные характеристики Д200-36

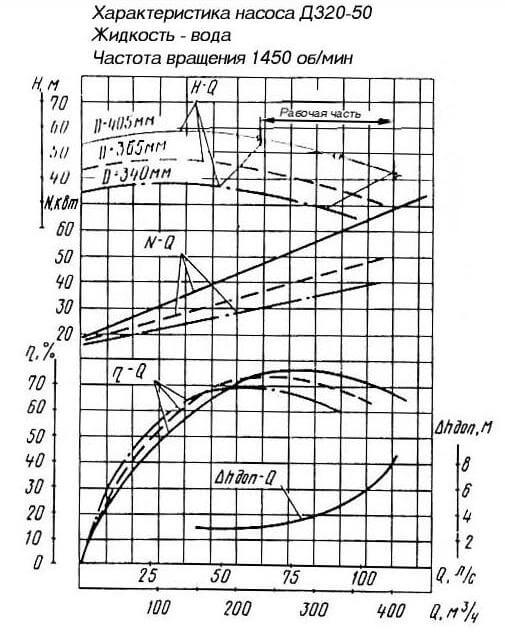

Д320-50
Напорные характеристики Д320-50

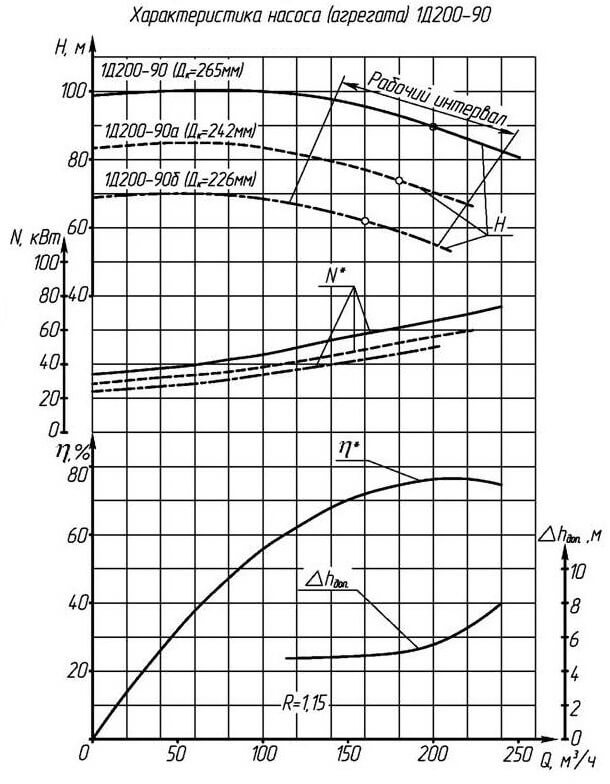

1Д200-90
Напорные характеристики 1Д200-90
1Д315-50
Напорные характеристики 1Д315-50
1Д315-71
Напорные характеристики 1Д315-71

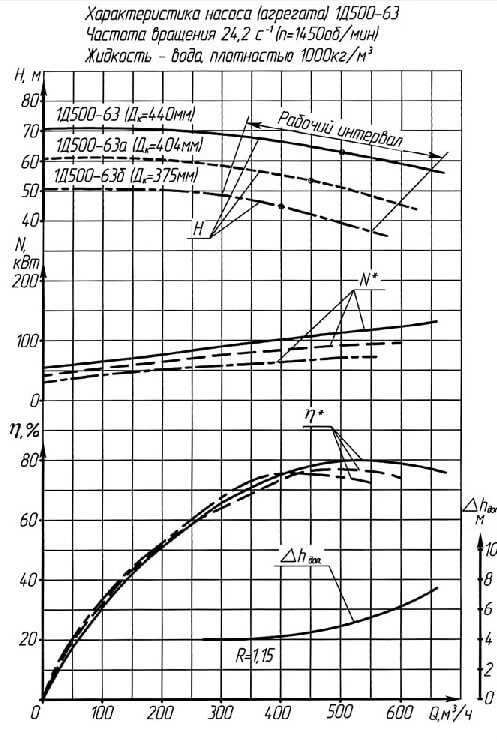

1Д500-63
Напорные характеристики 1Д500-63
1Д630-90
Напорные характеристики 1Д630-90

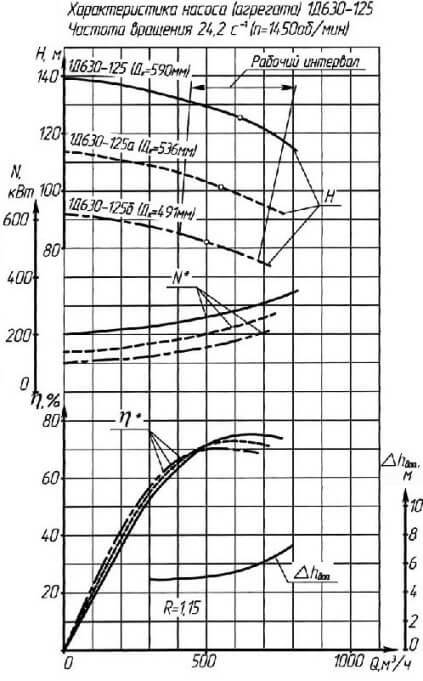

1Д630-125
Напорные характеристики 1Д630-125

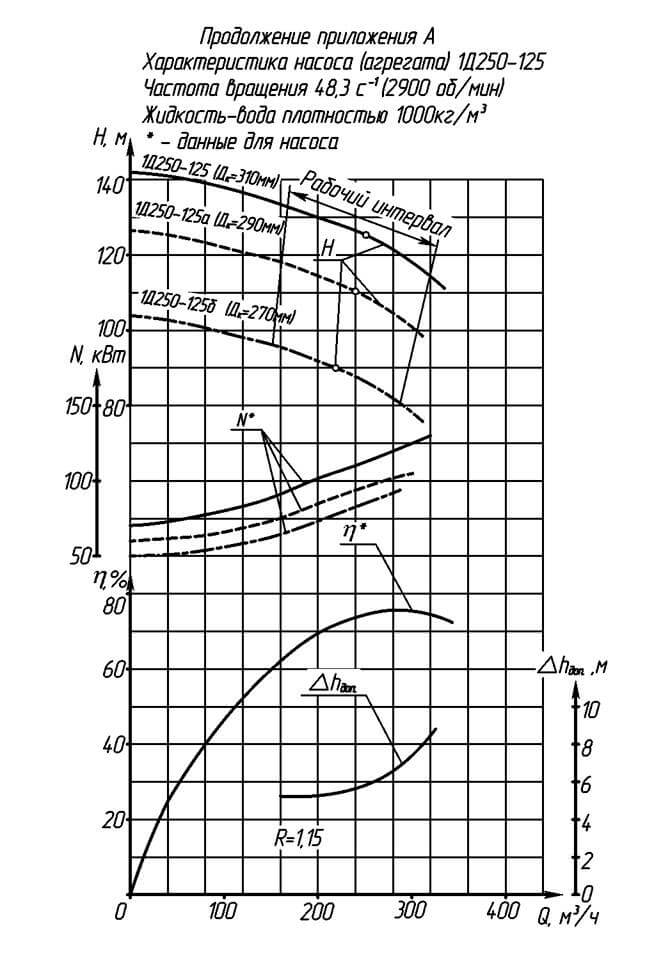

1Д250-125
Напорные характеристики 1Д250-125

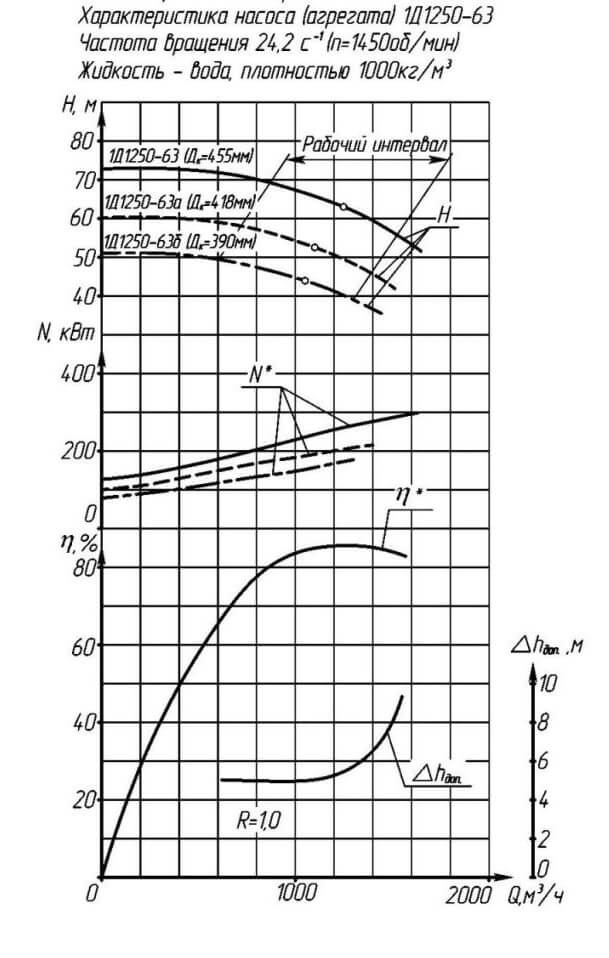

1Д1250-63
Напорные характеристики 1Д1250-63

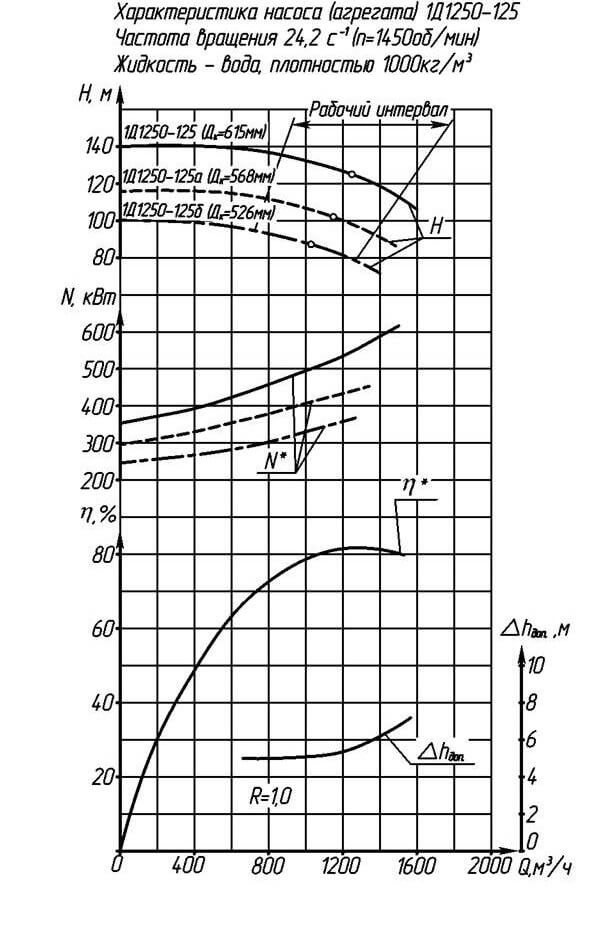

1Д1250-125
Напорные характеристики 1Д1250-125

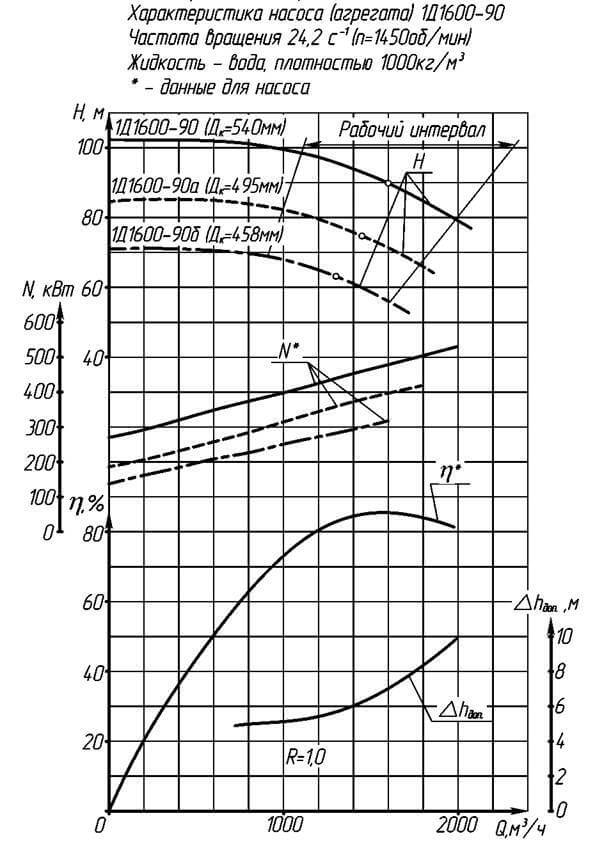

1Д1600-90
Напорные характеристики 1Д1600-90

Рис.2 Габаритно-присоединительные размеры горизонтальных насосов

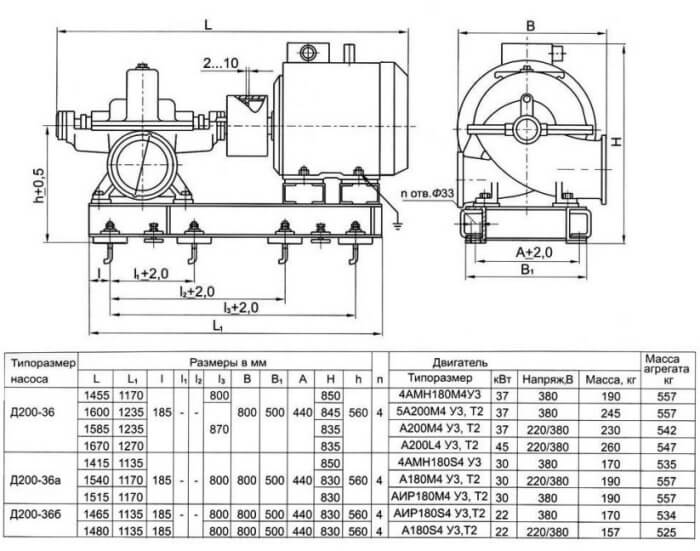

Д200-36
Габаритные размеры Д200-36
Увеличить

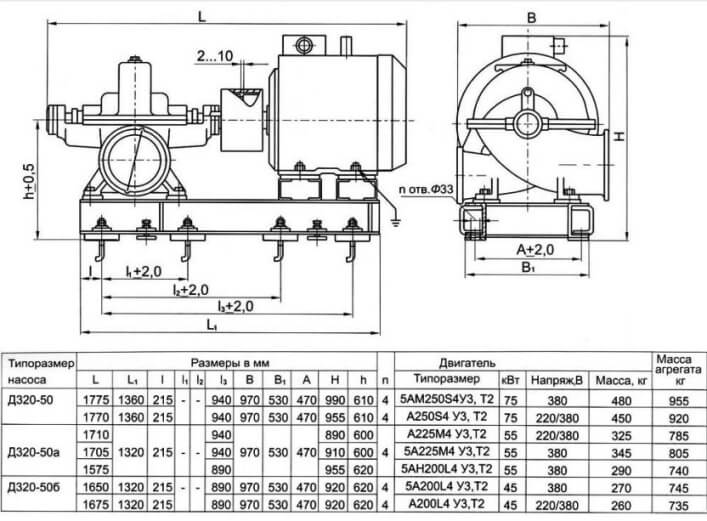

Д320-50
Габаритные размеры Д320-50
Увеличить

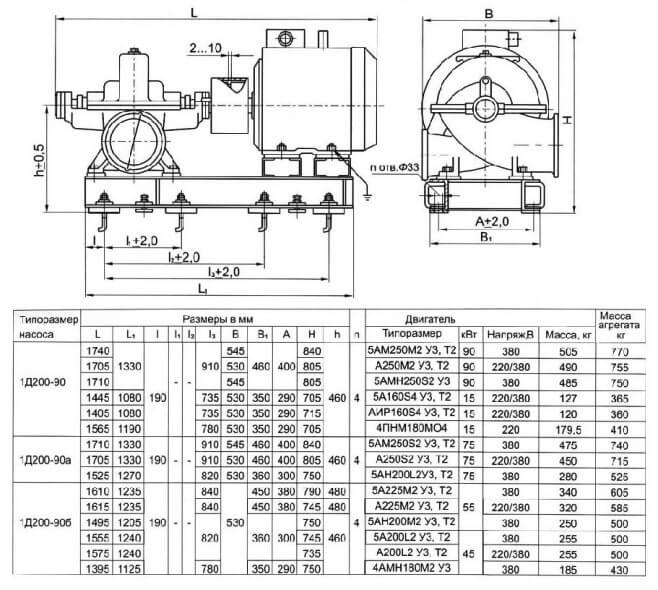

1Д200-90
Габаритные размеры 1Д200-90
Увеличить
1Д315-50
Габаритные размеры 1Д315-50
Увеличить
1Д315-71
Габаритные размеры 1Д315-71
Увеличить

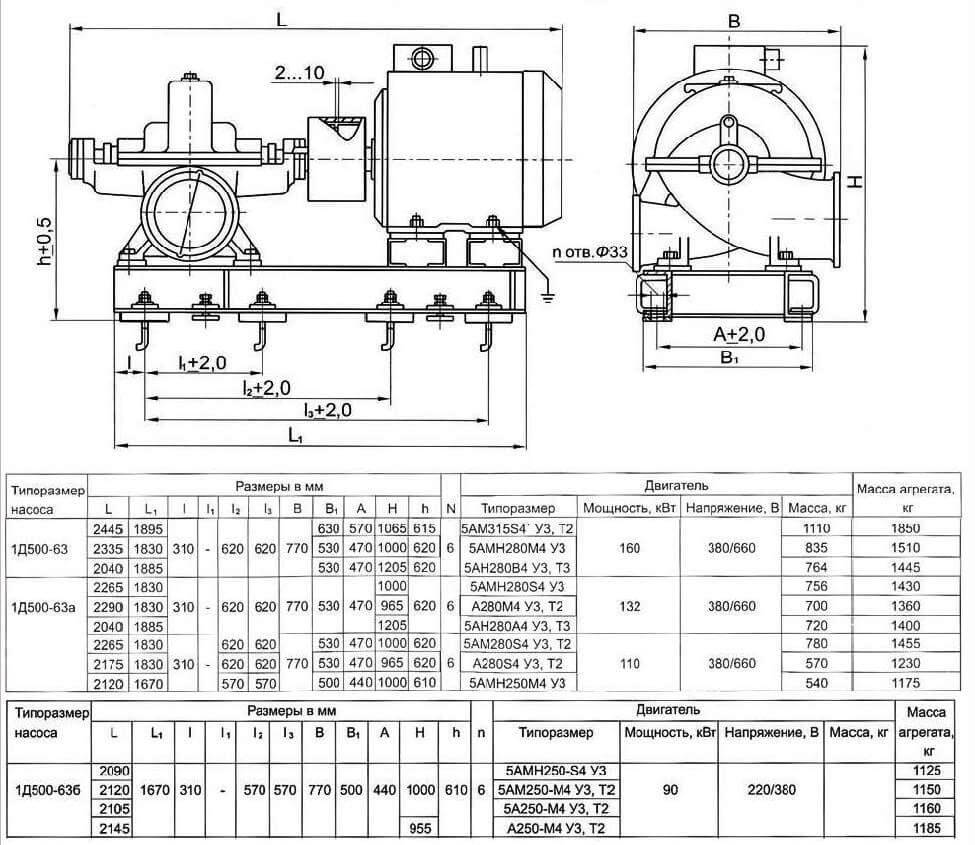

1Д500-63
Габаритные размеры 1Д500-63
Увеличить
1Д630-90
Габаритные размеры 1Д630-90
Увеличить

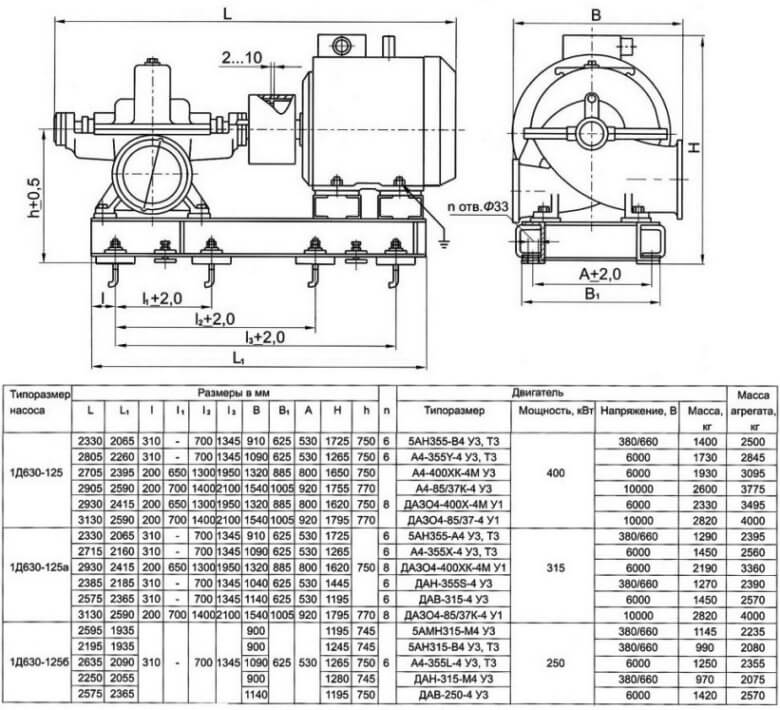

1Д630-125
Габаритные размеры 1Д630-125
Увеличить

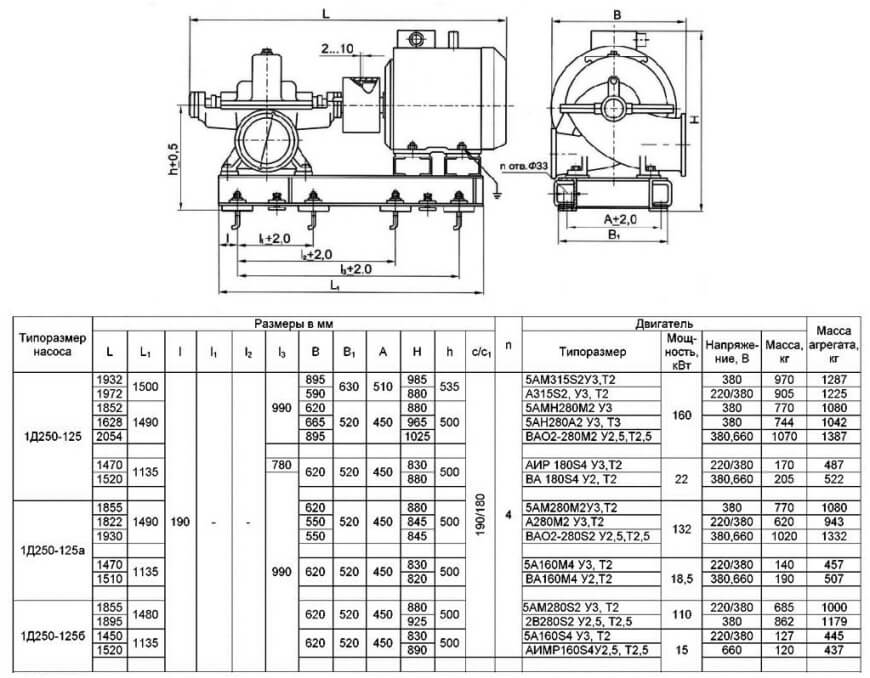

1Д250-125
Габаритные размеры 1Д250-125
Увеличить

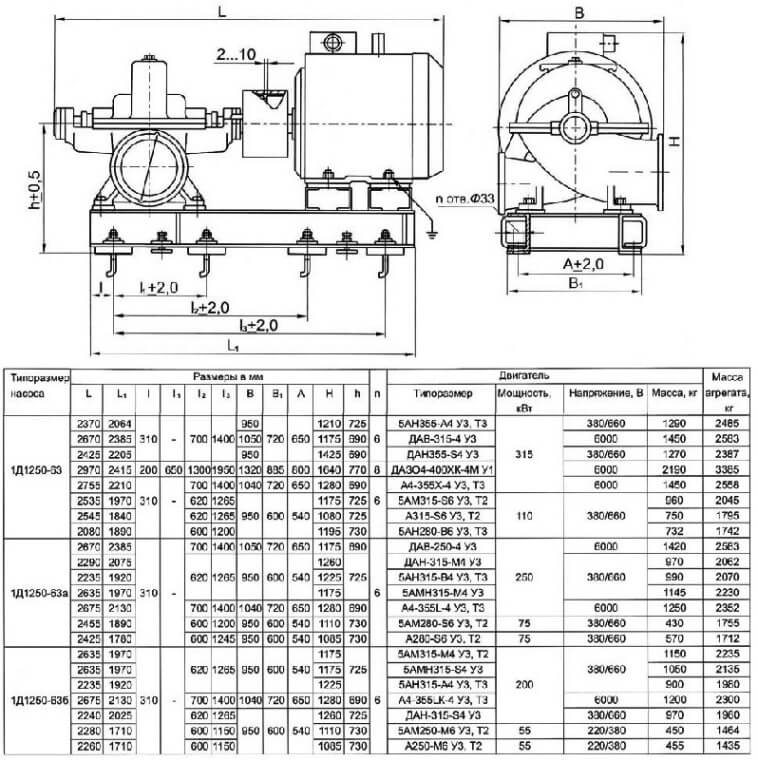

1Д1250-63
Габаритные размеры 1Д1250-63
Увеличить
1Д1250-125
Габаритные размеры 1Д1250-125
Увеличить

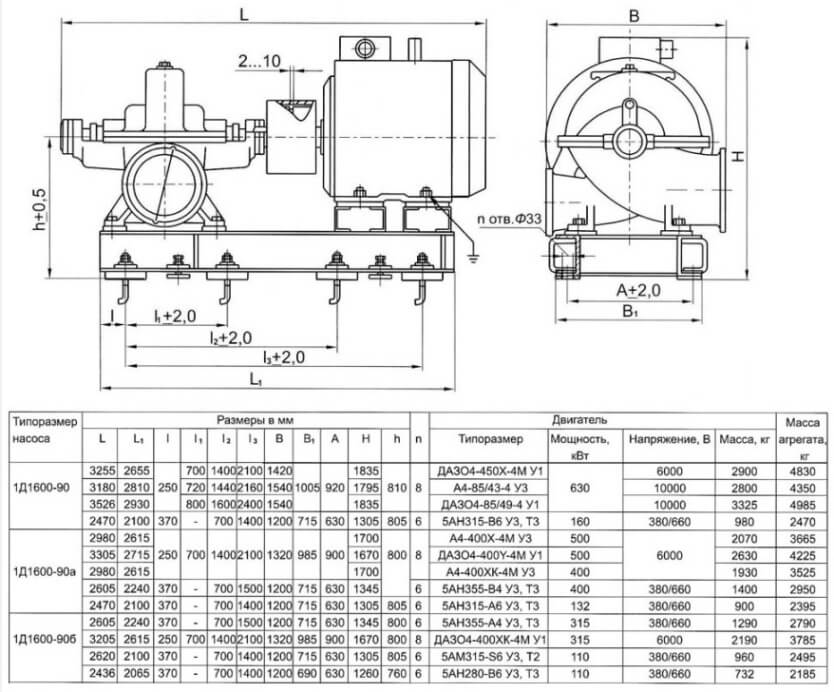

1Д600-90
Габаритные размеры 1Д600-90
Увеличить
