Характеристики насоса НМШФ 0.6-25-0.25/25Ю
Параметры и технические характеристики - шестеренный насос НМШФ 0.6-25-0.25/25Ю.
Объемный шестеренный насос НМШФ 0.6-25-0.25/25Ю перекачивает продукты нефтепереработки без механических примесей (масло, мазут, дизтопливо).
Привод электронасосного агрегата НМШФ 0.6-25-0.25/25Ю - электродвигатель общепромышленного исполнения или взрывозащищенный электродвигатель мощностью 0,75 квт.
В электронасос НМШФ 0.6-25-0.25/25Ю может встраиваться частотный преобразователь переменного тока.
Рис.1. Напорные характеристики электронасосов.
Рис. 2. Габаритный чертеж насоса.
Рис. 3. Габаритные и присоединительные размеры агрегатов НМШФ 0.6-25-0.25/25Ю.
Технические характеристики насоса
| Показатели при перекачивании мазута, масла | насос НМШФ 0.6-25-0.25/25Ю |
| Подача, м³/ч (л/с) | 0,25 (0,07) |
| Давление на выходе, МПа (кгс/см2) | 2,5 (25) |
| Допускаемая вакуумметрическая высота всасывания, м | 5 |
| Частота вращения, C-1 (об/мин) | 16,3 (980) |
| Давление полного перепуска, МПа (кгс/см²), не более | 3,75 (37,5) |
| КПД в агрегате, % | 40 - мазут, 64 - масло |
| Мощность двигателя в агрегате, квт | 0,75 |
| Внешняя утечка, м³/ч (л/ч), не более | 10x10-6 (0,01) |
| Масса насоса, кг | - |
| Масса агрегата, кг | 22 |

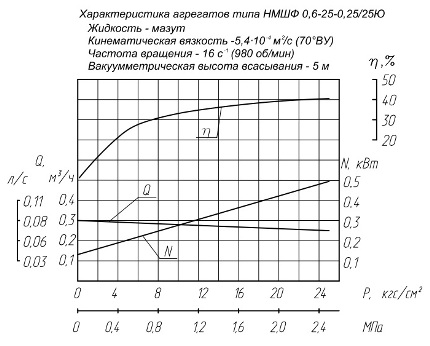

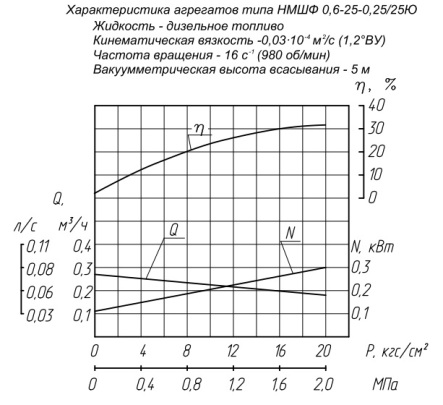

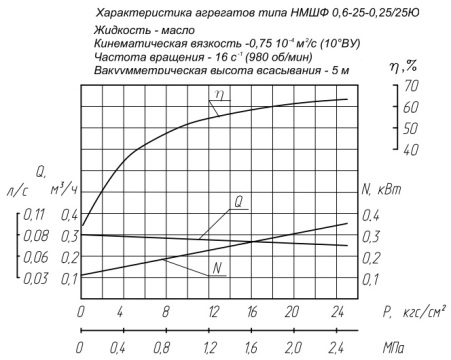

Рис 1.
Напорные характеристики НМШФ 0.6-25-0.25/25Ю - масло, дизтопливо, мазут
Напорные характеристики НМШФ 0.6-25-0.25/25Ю - масло, дизтопливо, мазут
Рис. 2
Габаритный чертеж - насос НМШФ0,6-25Ю
Габаритный чертеж - насос НМШФ0,6-25Ю
Рис.3
Чертеж агрегата НМШФ 0,6-25Ю и присоединительные размеры
Чертеж агрегата НМШФ 0,6-25Ю и присоединительные размеры
