Шестеренный насос Ш 80-2.5-37.5/2.5

Насос Ш 80-2.5-37.5/2.5 Шестеренный насос Ш 80-2.5-37.5/2.5, насосные агрегаты на его основе - промышленные шестеренные насосы, предназначенные для перекачки нефтепродуктов (нефть, масло, масло ОМТИ, мазут), не содержащих механических примесей.
Насос может использоваться в котельных установках для подачи мазута.

Для комплектования шестеренного агрегата приводом применяется асинхронный электродвигатель общепромышленного назначения или взрывозащищенный электродвигатель (зависит от модификации насоса).
В электронасос может быть встроен частотный преобразователь переменного тока.

Требования к перекачиваемым средам
Насосный агрегат Ш 80-2.5 перекачивает нефтепродукты (масло, нефть, мазут, нефть, масло ОМТИ) со следующими показателями:
- температура, перекачиваемых сред до 70°C (343 К);
- кинематическая вязкость для насоса Ш 80-2.5 (в зависимости от типа насоса) в диапазоне 0,2x10-4 ... 22x10-4 м²/с (3 – 300°ВУ).
По заказу насос может быть изготовлен для нефтепродуктов температурой до 100°C (373 К).

Конструктивное устройство насоса
Насос Ш 80-2.5-37.5/2.5 - объемного типа шестеренный насос Ш.
Рабочий механизм насоса - ведущий и ведомый ротор. Оба ротора представлены шестернями с косыми зубьями.

Ш 80-2.5 включает следующие основные узлы и детали: рабочий механизм, корпус крышками (передней и задней), торцовое уплотнение, предохранительный клапан, предохраняющий насос от перегрузки по давлению.

Торцовое уплотнение размещается в передней крышке и изготовлено АО "ГМС Ливгидромаш". Возможно использование торцового уплотнения других производителей.

Направление ведущего ротора насоса против часовой стрелки (левое), если смотреть со стороны электродвигателя.
По специальному заказу шестеренный насос Ш 80-2.5-37.5/2.5 может быть выполнен с правым направлением вращения ротора и с нижним расположением вала.
Климатическое исполнение шестеренного насоса Ш 80-2.5-37.5/2.5 в соответствии с ГОСТ 15150-69:
- исполнение У, категории размещения 2 и 3;
- исполнение Т, категория размещения 2.

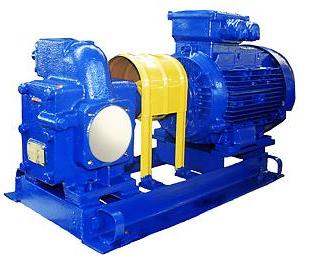

Шестеренный насос и асинхронный двигатель в насосном агрегате соединяются упругой муфтой, закрытой кожухом и монтируются на раме (плите).

При изготовлении проточных деталей насоса Ш 80-2.5-37.5/2.5 используется чугун, бронза ("Б").

Параметры насоса
на примере шестеренного электронасоса Ш 80-2.5-37.5/2.5:
- подача, м³/час (л/сек): 37,5 (10,4);
- давление на выходе, МПа (кг/см²): 0,25 (2,5);
- давление полного перепуска, МПа (кг/см²): не больше 0,4 (4);
- допускаемая вакуумметрическая высота всасывания, м: не более 5;
- КПД насоса в агрегате: 49%;
- внешняя утечка, м³/ч (л/час): до 10x10-6 (0,01);
- привод в агрегате (в зависимости от вида): общепромышленный или взрывозащищенный электродвигатель;
- патрубки фланцевые:
- всасывающий Ду-100, диаметр по отверстиям болтов 158 мм;
- напорный: Ду-100, диаметр по отверстиям болтов 158 мм;
- масса агрегата Ш 80-2.5-37.5/2.5: 270 кг (чугун), 280 кг (бронза);
- масса шестеренного насоса Ш 80-2.5-37.5/2.5 без двигателя и рамы: 87 кг (чугун), 93 кг (бронза).
Заменяет агрегат РЗ-60 и Ш80-2,5-36/2,5.
