Песковый насос ПК 63/22.5 Технические характеристики - насосы песковые ПК 63/22.5 - одноступенчатые, горизонтальные, консольные, с осевым вводом перекачиваемой гидросмеси, центробежные насосы.
Используется ПК 63/22.5 в горнорудной, горной, строительной, металлургической промышленностях для перекачивания абразивных гидросмесей (песчаные смеси, продукты обогащения глиноземного и горнорудного производства и др.).

Для осуществления привода насоса ПК 63/22.5 используются асинхронные трехфазные электродвигатели общепромышленного назначения (11 квт - АИР132М4, 15квт - АИР160S4).

Условное обозначение
ПК 63/22.5-СП 11(15), где
- П: песковый горизонтальный;
- К: материал проточных деталей корунд;
- 63: подача номинальная, м³/час;
- 22,5: напор номинальный, м;
- СП: сальниковое уплотнение с подводом промывочной воды;
- 11 (15): мощность электродвигателя, квт.

Таблица 1 - техническая характеристика пескового насоса ПК 63/22.5 СП (с приводами мощностью 11,0 квт и 15,0 квт).

Таблица 1. Технические характеристики ПК 63/22.5СП
Марка Подача
м³/ч
Напор
м
Двигатель
квт/марка
Двигатель
об/мин
Масса
насоса
кг
Масса
агрегата
кг
ПК 63/22.5 63 22,5 11/АИР132М4
15/АИР160S4
1450 220
236
295,5
363

Давление на входе в насос - не выше 2 кг/см².
Диапазон подачи - 34-70 м³/час.
Диапазон напора - 27-20 м.
КПД насоса - 50%.
ДКЗ - не более 4 м.
Размер проходного сечения ПК 63/22.5 - 26мм.
Патрубки насоса:
- входной Ду-90;
- напорный Ду-50.
Рис. 1 - горизонтальные песковые насосы - рабочие характеристики.

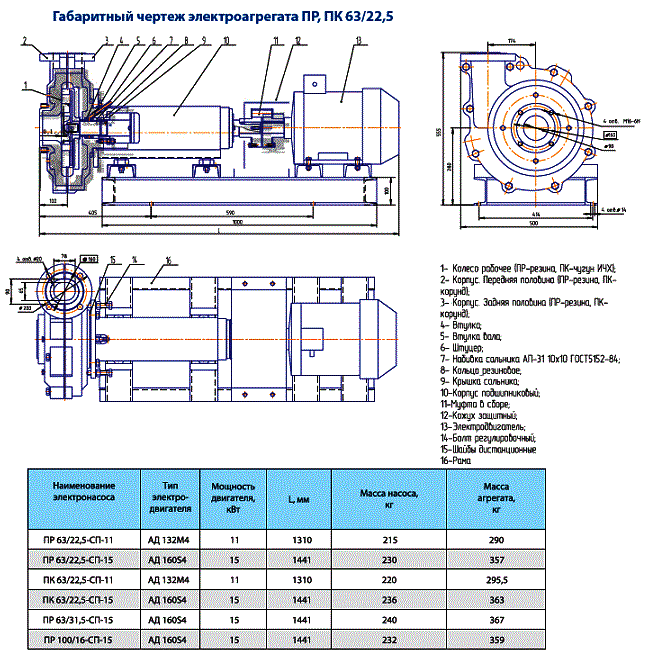

Рис.2 - габаритный чертеж электронасоса ПК 63/22.5.

Рис 1. Рабочие характеристики горизонтальных песковых насосов

Рис.2 Габаритный чертеж электронасоса
