Технические характеристики - насос ВКС 5/32-2Г

Насос ВКС 5/32-2ГТехнические характеристики - вихревой насос ВКС 5/32-2Г с торцовым уплотнением вала, предназначенный для перекачивания взрывоопасных жидкостей.
Для обеспечения привода вихревые насосы комплектуются электродвигателями. Тип привода насоса с короткозамкнутым ротором 3-х фазный асинхронный электродвигатель.
Для привода электронасоса ВКС 5/32-2Г используют взрывозащищенный электродвигатель мощностью 11 квт (электродвигатель типа 4ВР132М4). Число оборотов в минуту - 1450.

По специальному заказу в насос вихревой ВКС 5/32-2Г встраивается частотный преобразователь переменного тока.

Таблица 1. Технические характеристики насоса
Марка насоса Q
м³/час
H
м
ДКЗ
м
Привод
квт
Марка двиг. Утечка через сальник
л/час
Высота самовсас.
м
Давлен. на входе
МПа
Масса насоса
кг(исп)
ВКС 5/32-2Г 18 32 6,5 11,0 4ВР132М4 0,03 3,5 0,25 40,5(А), 50,5(Б), 49(К)

Диапазон подачи: 8,2-20 м³/час, диапазон напора: 68-23 м.
Максимальная потребляемая мощность ВКС 5/32-2Г - 8,8 квт. Допускаемая продолжительность самовсасывания до 600 с.
КПД насоса -39%, агрегата - 30%. Уровень звука на расстоянии 1м от наружного контура агрегата - 80 дБА.
Насос ВКС 5/32-2Г с фланцевыми патрубками: Ду-50, Ру-6.

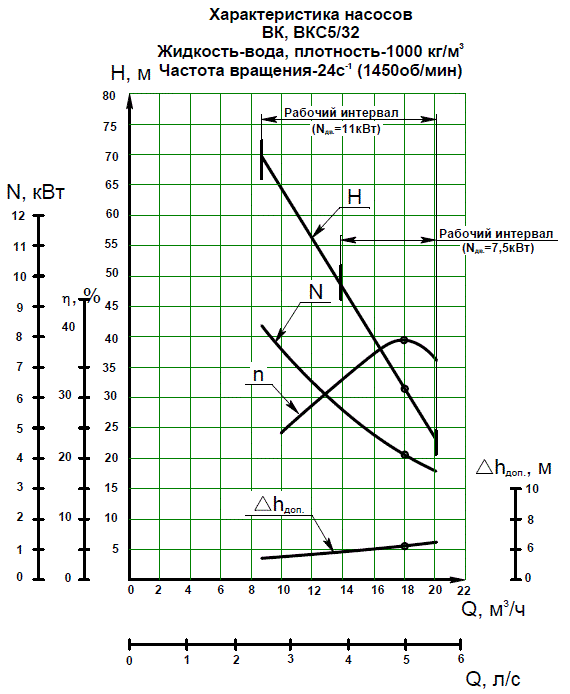

Напорные характеристики насоса
Габаритный чертеж насоса
Чертеж и присоединительно-габаритные размеры агрегата

Климатическое исполнение и категория размещения вихревого электронасоса ВКС 5/32-2Г - У3.1, Т2 и ОМ2 по ГОСТ 15150-69.
