Технические характеристики насоса ЦМК 45-35



Насос ЦМК 45-35 Технические характеристики - канализационный моноблочный насос ЦМК 45-35.
Конструктивно насос - моноблочный, центробежный, вертикальный, одноступенчатый погружной.
Центробежный насос ЦМК 45-35 относится к мобильному (передвижному) погружному электронасосному оборудованию и используется для перекачивания бытовых фекальных и промышленных стоков, загрязненных вод, в том числе при аварийных ситуациях.
Насос не эксплуатируется в пожаро- и взрывоопасных условиях.

Для привода агрегатов ЦМК 45-35 используют герметизированные встроенные электродвигатели.
Типоразмер электропривода - трехфазный с короткозамкнутым ротором асинхронный электродвигатель мощностью 12,5 квт с числом оборотов 3000 в мин.

В таблице №1 представлены технические характеристики канализационного насоса ЦМК 45-35.

На рисунке 1 - габаритный чертеж электронасоса.
На рисунке 2 - условное обозначение.

Технические характеристики и параметры ЦМК 45-35
Таблица №1
Показатели Параметры
ЦМК 45-35
Подача, м³/час
- диапазон подачи
45
10-100
Напор, м 35
Электродвигатель, мощность, квт 12,5
Электродвигатель, частота вращения вала, об/мин 3000
Минимальная глубина погружения, м 0,7
Максимальная глубина погружения, м 5
Потребляемый ток, А 24
Напряжение, В 380
Условный проход шланга , мм 100
Высота насоса, мм 630
Максимальный поперечный размер, мм 350
Масса электронасоса, кг 150

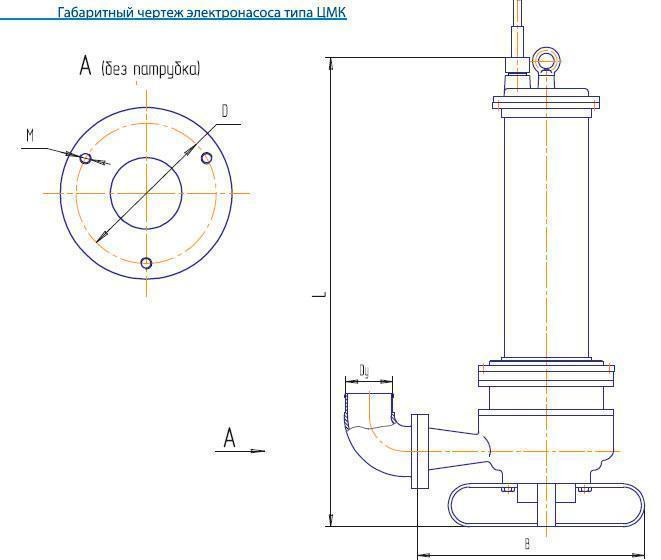

Рис.1 Габаритный чертеж электронасоса ЦМК 45-35


Рис.2. Условное обозначение электронасоса ЦМК 45-35
