Характеристики насоса секционного ЦНСГ 105-147



ЦНСГ 105-147- насос секционный Технические характеристики секционного насоса ЦНСГ 105-147 для перекачивания воды с максимальной температурой 105°C .
Секционные насосы данной модификации - c тремя ступенями горизонтальные центробежные насосы.
Также электронасосы перекачивают жидкие нейтральные среды, сходные с водой по физико-химическим свойствам.

Привод насоса марки ЦНСГ 105-147 - общепромышленный трехфазный электродвигатель. Типоразмер привода насосного агрегата - асинхронный электродвигатель АИР250S2, 75,0 квт (2950 об/мин).

Электроподключение агрегата
- ток: переменный;
- напряжение: 380/660 В;
- частота тока: 50 Гц.

Условное обозначение
ЦНСГ 105-147 УХЛ4, где Ц - центробежный, Н - насос, С - секционный, Г - для горячей воды;
105 - подача, м³/час;
147 - напор, м;
УХЛ - климатическое исполнение;
4 - категория размещения.

Таблица 1 - технические характеристики ЦНСГ 105-147.
Рисунок 1 - рабочие характеристики насоса.
Рисунок 2 - габаритные и присоединительные размеры насоса.
Рисунок 3 - габаритные и присоединительные размеры агрегата.

Таблица 1. Технические характеристики ЦНСГ 105-147
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
ЦНСГ 105-147
105 80-130 147 160-120 75 квт
АИР250S2

Потребляемая мощность 64,7 квт. Давление на входе в насос секционный ЦНСГ 105-147 - не менее 0,1 МПа (1 кгс/см²) при температуре воды 105°C, но не более 0,3 МПа (3 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) - 5,5 м.
КПД - 65% (60% - агрегата).
Масса насоса 540 кг, агрегата 1126 кг.

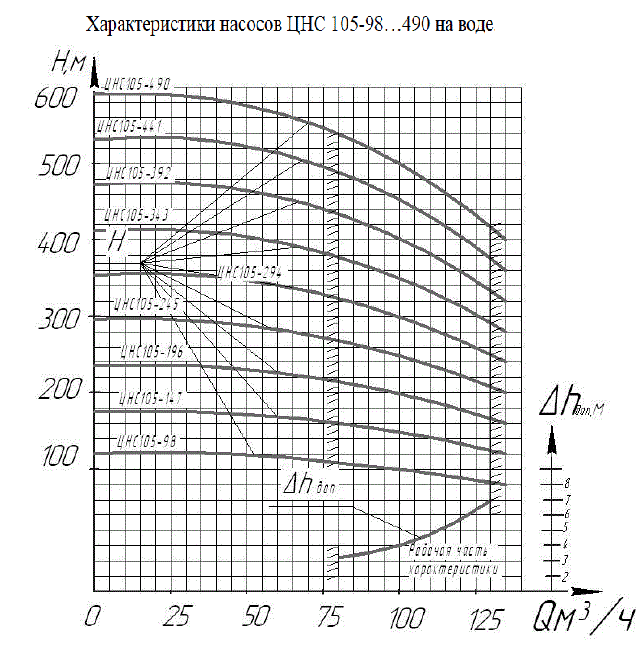

Рис 1. Рабочие характеристики насоса секционного ЦНСГ 105-147

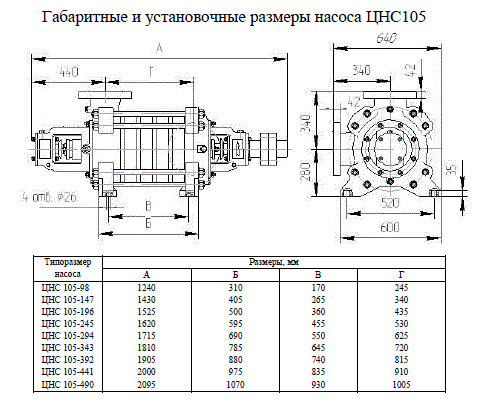

Рис 2. Габаритно-присоединительные размеры насосов

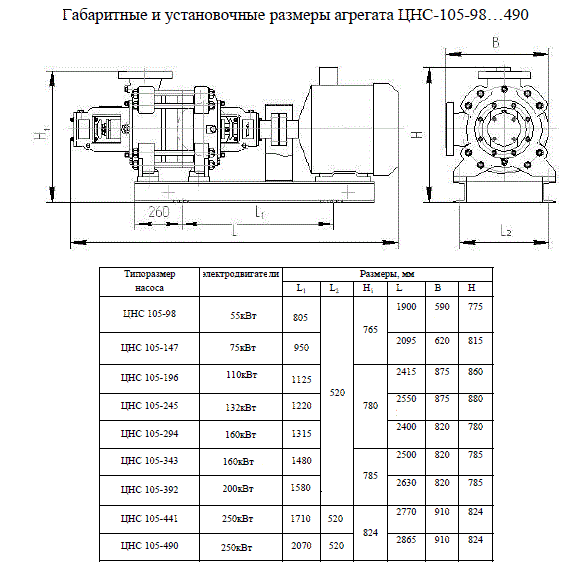

Рис 3. Габаритно-присоединительные размеры агрегатов
