Характеристики насоса секционного ЦНСГ 180-170
Технические характеристики секционного насоса ЦНСГ 180-170 для перекачивания воды температурой до +105°C.
Секционные насосы этого типа - c четырьмя ступенями горизонтальные центробежные насосы.
Также электронасосы перекачивают жидкие нейтральные среды, сходные с водой по физико-химическим свойствам.
Привод насоса марки ЦНСГ 180-170 - общепромышленный трехфазный электродвигатель. Типоразмер привода насосного агрегата - асинхронный электродвигатель АИР280М4, 132 квт (1500 об/мин).
Электроподключение агрегата
- ток: переменный;
- напряжение: 380/660 В;
- частота тока: 50 Гц.
Условное обозначение
ЦНСГ 180-170 УХЛ4, где Ц - центробежный, Н - насос, С - секционный, Г - для горячей воды;
180 - подача, м³/час;
170 - напор, м;
УХЛ - климатическое исполнение;
4 - категория размещения.
Таблица 1 - технические характеристики ЦНСГ 180-170.

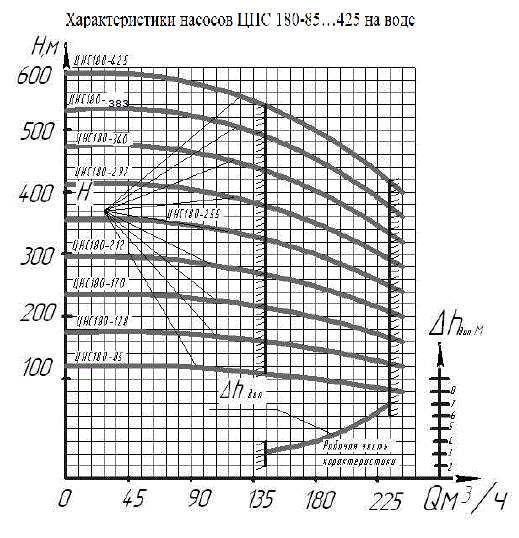

Рисунок 1 - рабочие характеристики насоса.

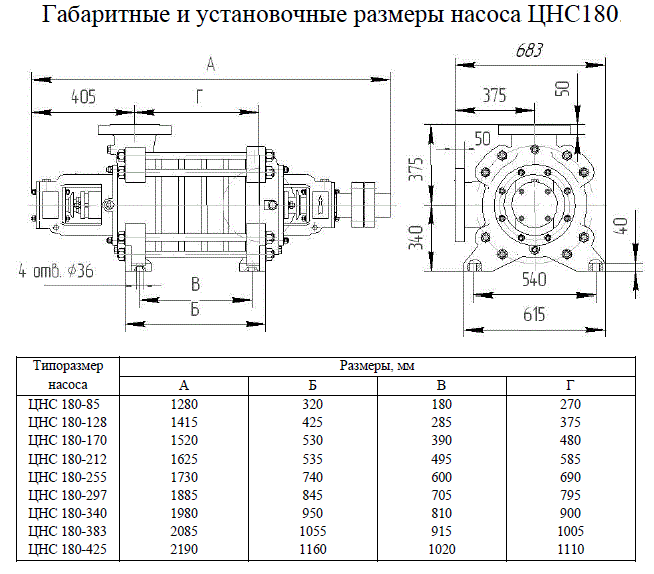

Рисунок 2 - габаритные и присоединительные размеры насоса.

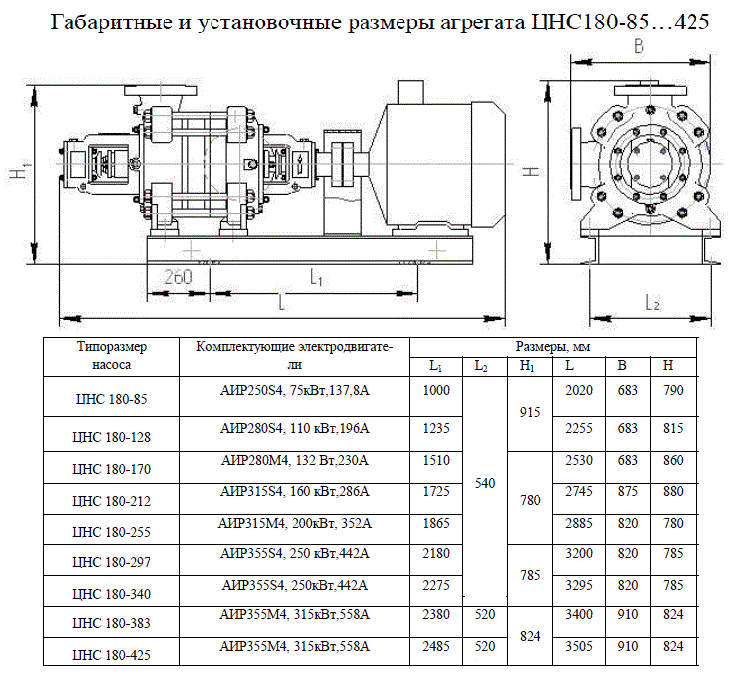

Рисунок 3 - габаритные и присоединительные размеры агрегата.
Марка | Подача м³/ч |
Диап. подачи м³/ч |
Напор м |
Диап. напора м |
Двиг. |
ЦНСГ 180-170 |
180 | 144-232 | 170 | 218-160 | 132 квт АИР280М4 |
Потребляемый ток 230А. Давление на входе в насос секционный ЦНСГ 180-170 - не менее 0,1 МПа (1 кгс/см²) при температуре воды 105°C, но не более 0,3 МПа (3 кгс/см²).
Протечка жидкости через сальник - 15-30 л/час. ДКЗ (допускаемый кавитационный запас) - 5,5 м.
Патрубки насоса: Ду-150. Корректированный уровень звуковой мощности - 105 дБА.
Масса насоса 968 кг, агрегата 2230 кг.
Рис 1. Рабочие характеристики насоса секционного ЦНСГ 180-170 |
Рис 2. Габаритно-присоединительные размеры насосов |
Рис 3. Габаритно-присоединительные размеры агрегатов ЦНСГ 180-170 |
