Характеристики секционного насоса ЦНСГ 60-264

Технические характеристики секционного насоса ЦНСГ 60-264.
По конструкции секционные насосы многоступенчатые горизонтального типа центробежные насосы, предназначенные для перекачивания горячей воды в системах промышленного и городского водоснабжения.
Насосы также перекачивают нейтральные жидкие растворы, сходные с водой по физико-химическим свойствам.

Для осуществления привода насосных агрегатов ЦНСГ 60-264 используются трехфазные электродвигатели общепромышленного назначения. Тип привода насоса - электродвигатель асинхронный АИР250S2, мощностью 75 квт.

Электроподключение насоса
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Условное обозначение и параметры
ЦНСГ 60-264 У3, где Ц - центробежный, Н - насос, С - секционный, Г - для горячей воды;
- 60: подача, м³/час;
- 264: напор, м;
- У: умеренный климат;
- 3: категория размещения.

Давление на входе в секционные насосы ЦНСГ 60-264 - 0,3 МПа (3 кгс/см²).
При температуре воды 105°C минимальное давление на входе не менее 0,1МПа (1 кгс/см²) .
Допускаемый кавитационный запас (ДКЗ)- 4,5 м.
Масса насоса 380 кг, масса агрегата 723 кг.

Патрубки:
- всасывающий Ду-100, напорный Ду-80.

Таблица 1 - технические характеристики ЦНСГ 60-264.

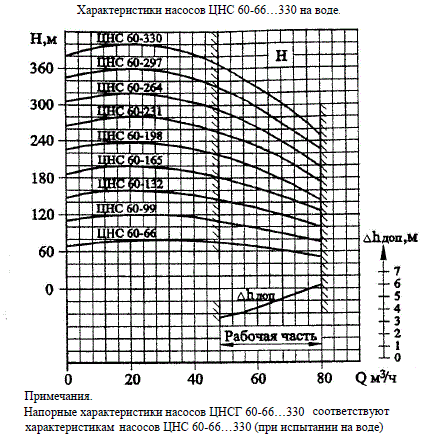

Рисунок 1 - напорные характеристики насосов.

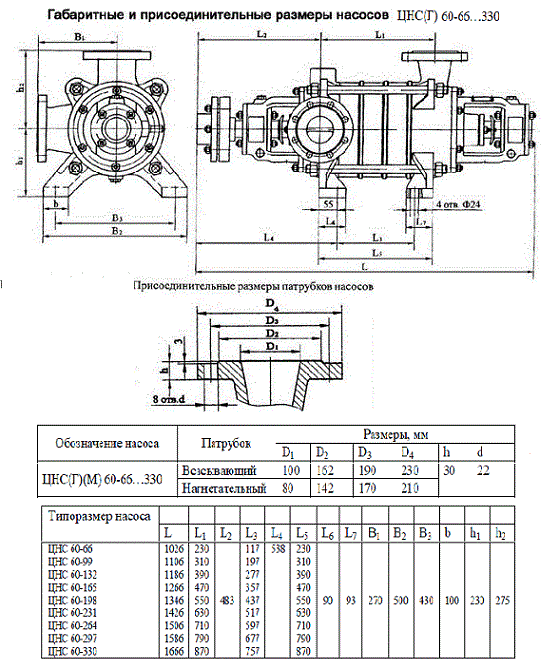

Рисунок 2 - габаритные и присоединительные размеры насоса.

Рис 1. Рабочие характеристики насоса секционного ЦНСГ 60-264

Рис 2. Габаритно-присоединительные размеры насоса марки ЦНСГ 60-264
