Технические характеристики CRS 10-100/1 нро

Технические и напорные характеристики насоса CRS 10-100/1 нро.

Условное обозначение
CRS 10-100/1 нро ДАП 8-11, где:
- CRS - тип агрегата;
- 8: внутренний диаметр обсадной трубы скважины в дюймах (1 дюйм=25,4 мм);
- 100: подача номинальная, в м³/час;
- 1: число ступеней в агрегате, шт;
- нро: материал проточной части:
   рабочее колесо насоса, корпус, направляющий аппараты, статор двигателя из стали 12Х18Н10Т;
   вал из стали 20Х13.;
- ДАП: электродвигатель герметичный асинхронный погружной;
- 8: тип электропривода в дюймах;
- 11: номинальная мощность, квт.

Насос типа Ciris - погружной центробежный вертикальный предназначен для эксплуатации в системах городского, промышленного и сельского водоснабжения для подачи чистой артезианской воды из скважины.

Привод насосного электроагрегата обеспечивает высокоэффективный перематываемый герметизированный асинхронный электродвигатель ДАП 8-11, мощностью 11 квт, 2900 оборотов в минуту.

В режиме водоподъема, для защиты и автоматического управления погружной насос для скважины CRS 10-100/1 нро, должен комплектоваться станцией управления и защиты HMS Control L2-40 (20...40А) или станцией СУЗ-40 (10...40А).

Существует возможность монтировать в электронасос CRS 10-100/1 нро, при выполнении рекомендованных производителем условий, частотный преобразователь переменного тока.

Прочная нержавеющая сталь основной материал для изготовления корпуса насоса и электродвигателя ДАП.

ВНИМАНИЕ!!!
Погружной насос CRS для скважины не допускается эксплуатировать без полного погружения в перекачиваемую воду.

Электропитание
ток трехфазный переменный;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос для скважины CRS 10-100/1 нро - напорные характеристики, габаритно-присоединительные размеры агрегата.

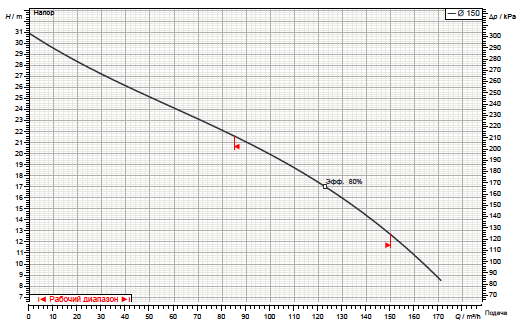

Рис.1 Напорные характеристики насоса

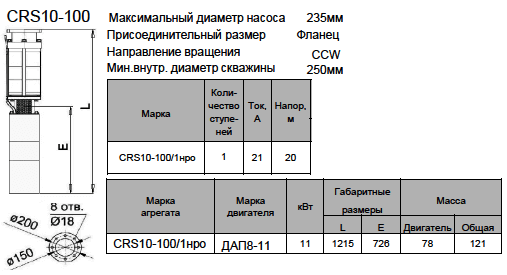

Рис.2 Габаритно-присоединительные размеры агрегата
