Технические характеристики CRS 10-100/8 нро

Рабочие и технические характеристики CRS 10-100/8 нро Ciris.

Условное обозначение насоса
CRS 10-100/8 нро ДАП 10-65, где:
- CRS - тип агрегата;
- 10: в дюймах, диаметр обсадной трубы скважины внутренний (1 дюйм=25,4 мм);
- 100: подача, в м³/час;
- 8: количество ступеней в электронасосе, шт;
- нро: материал деталей проточной части насоса:
   рабочие колеса, корпус, направляющие аппараты, статор электропривода: нержавеющая сталь 12Х18Н10Т;
   вал насоса: нержавеющая сталь 20Х13.;
- ДАП: погружной асинхронный электродвигатель герметичной конструкции;
- 10: в дюймах, типоразмер двигателя;
- 65: мощность электродвигателя, квт.

Насос CRS для скважины - погружной вертикальный многоступенчатый, предназначенный для работы в системах общегородского, промышленного и сельского водоснабжения для перекачивания чистой воды из артезианской скважины, центробежный насос Ciris.

Электропривод, обеспечивающий работу электронасосного агрегата, высокоэффективный асинхронный герметизированный перематываемый электродвигатель ДАП 10-65, мощностью 65 квт (2900 оборотов в минуту).

Для защиты и автоматического управления, в режиме водоподъема, погружной насос для скважины CRS 10-100/8 нро, рекомендуется оснащать станцией СУЗ-200 (80...200А) или станцией управления и защиты HMS Control L2-160 (115...160А).

Возможно встроить в электроагрегат CRS 10-100/8 нро частотный преобразователь переменного тока, при условии выполнения требований и рекомендаций производителя.

Для производства корпусов насоса и приводного двигателя ДАП должна использоваться только прочная нержавеющая сталь.

ВНИМАНИЕ!!!
Каждый погружной насос для скважин, включая и погружной многоступенчатый насос CRS 10-100/8 нро, нельзя эксплуатировать без полного погружения электронасоса в перекачиваемую воду.

Электропитание
ток переменный трехфазный;
напряжение сетевое 380В;
частота тока 50 Гц.

Рис. 1, 2: насос для скважины CRS 10-100/8 нро - рабочие характеристики, присоединительные и габаритные размеры агрегата.

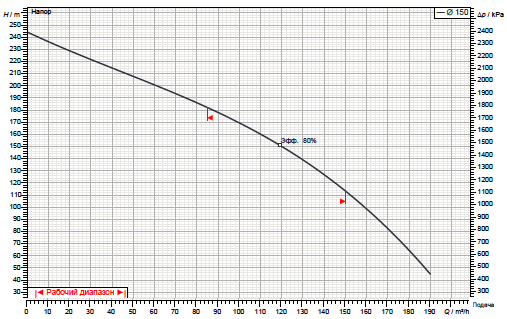

Рис.1 Рабочие характеристики насоса

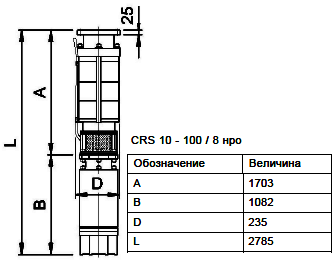

Рис.2 Присоединительные и габаритные размеры агрегата
