Технические характеристики CRS 10-140/6 нро

Технические, напорные характеристики CRS 10-140/6 нро Ciris.

Условное обозначение насоса
CRS 10-140/6 нро ДАП 10-55, где:
- CRS - тип агрегата;
- 10: диаметр обсадной трубы скважины внутренний, в дюймах (1 дюйм=25,4 мм);
- 140: подача, в м³/час;
- 6: количество ступеней входящих в насос, шт;
- нро: материал изготовления деталей проточной части:
   сталь 12Х18Н10Т - корпус, рабочие колеса, направляющие аппараты, статор приводного электродвигателя;
   сталь 20Х13 - вал насоса.
- ДАП: асинхронный герметичный погружной электродвигатель;
- 10: типоразмер в дюймах электродвигателя;
- 55: номинальная мощность, квт.

Погружной центробежный насос CRS с вертикальным валом предназначен для эксплуатации в системах промышленного, общегородского и сельского водоснабжения для подачи чистой артезианской воды из скважины.

Для привода насосного электроагрегата CRS 10-140/6 нро применяется высокоэффективный перематываемый герметизированный асинхронный электродвигатель ДАП 10-55, мощностью 55 квт, 2900 - частота оборотов вала в минуту.

Для автоматического управления и защиты, в режиме водоподъема, погружной насос CRS для скважины рекомендуется комплектовать станцией управления и защиты HMS Control L2-160 (115...160А) или станцией СУЗ-200 (80...200А).

В электронасосный агрегат CRS 10-140/6 нро может быть встроен частотный преобразователь переменного тока, если будут соблюдены условия и рекомендации производителя.

Нержавеющая прочная сталь - обязательный материал для изготовления корпусов насоса и электродвигателя ДАП.

ВНИМАНИЕ!!!
Каждый погружной насос для артезианской скважины должен эксплуатировать только при полном погружении в перекачиваемую воду.

Электропитание
трехфазный переменный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос для скважины CRS 10-140/6 нро - напорные характеристики, габаритно-присоединительные размеры агрегата.

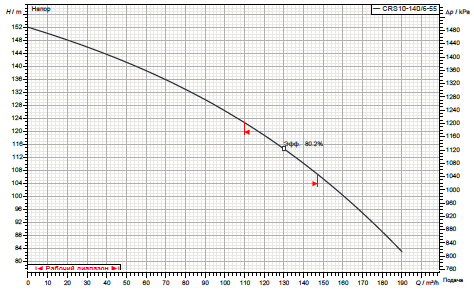

Рис.1 Напорные характеристики насоса

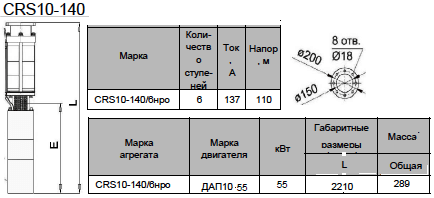

Рис.2 Габаритно-присоединительные размеры агрегата
