Технические характеристики CRS 10-160/6 нро

Рабочие и технические характеристики насоса CRS 10-160/6 нро.

Условное обозначение насоса
CRS 10-160/6 нро ДАП 10-90 нро, где:
- CRS - разновидность агрегата;
- 10: дюймы, внутренний диаметр обсадной трубы скважины (1 дюйм=25,4 мм);
- 160: подача, в м³/час;
- 6: число ступеней в электронасосе, шт;
- нро: материал деталей проточной части:
   сталь марки 12Х18Н10Т - рабочие колеса, корпус, направляющие аппараты, статор двигателя ДАП;
   сталь марки 20Х13 - вал насоса.
- ДАП: погружной асинхронный электродвигатель герметичный;
- 10: в дюймах, размер электродвигателя;
- 90: номинальная мощность, квт.

Центробежный насос CRS для скважины вертикальный погружного типа используется в системах общегородского, промышленного и сельского водоснабжения для перекачивания чистой воды из артезианской скважины.

Привод электронасосного агрегата CRS 10-160/6 нро обеспечивает асинхронный перематываемый герметизированный высокоэффективный электродвигатель ДАП 10-90, мощностью 90 квт, 2900 - количество оборотов вала в минуту.

Погружной насос CRS для скважины, для защиты и автоматического управления в режиме водоподъема, рекомендуется оснащать станцией управления и защиты HMS Control L3.1-250-Т (195...250А) или L4-250 (195...250А).

Также в электронасос CRS 10-160/6 нро, при соблюдении рекомендаций производителя насоса, может быть вмонтирован частотный преобразователь переменного тока.

В качестве материала для изготовления корпуса электродвигателя ДАП и корпуса насоса используется прочная нержавеющая сталь.

ВНИМАНИЕ!!!
Погружной насос для артезианской скважины, в том числе насос CRS должен, должен эксплуатироваться при его полном погружении в перекачиваемую воду.

Электропитание
переменный трехфазный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: насос для скважины CRS 10-160/6 нро - рабочие характеристики, присоединительные и габаритные размеры агрегата Ciris.

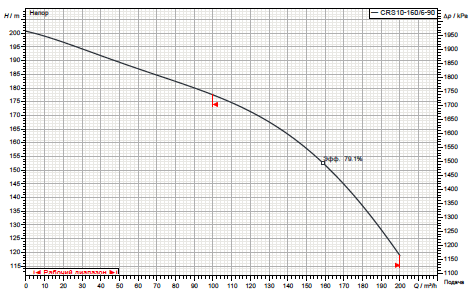

Рис.1 Рабочие характеристики насоса

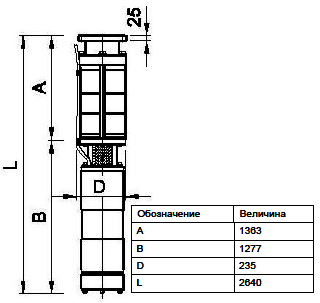

Рис.2 Присоединительные и габаритные размеры агрегата Ciris
