Технические характеристики CRS 10-65/2 нрк/нро

Технические и напорные характеристики насоса CRS 10-65/2 нрк/нро.

Условное обозначение
CRS 10-65/2 нрк/нро ДАП 8-22, где:
- CRS - тип агрегата;
- 10: внутренний диаметр обсадной трубы скважины в дюймах (1 дюйм=25,4мм);
- 65: подача номинальная, в м³/час;
- 2: число секций (ступеней) в агрегате, шт;
- ДАП: погружной асинхронный герметичный электродвигатель;
- 8: тип электропривода в дюймах;
- 22: мощность номинальная, квт.

Центробежный погружной вертикального типа насос Сiris многоступенчатый используется в системах городского, промышленного, сельского водоснабжения для подачи чистой воды из артезианской скважины.
В качестве электрического привода насоса применяется герметизированный перематываемый высокоэффективный асинхронный электродвигатель ДАП 8-22, мощностью 22 квт (2900 - частота оборотов минуту).

В режиме водоподъема, для защиты и автоматического управления, насос CRS может комплектоваться станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2-80 (35...80А).

При соблюдении определенных, рекомендуемых производителем условий, в электронасос CRS 10-65/2 нрк/нро может быть вмонтирован частотный преобразователь переменного тока.

В качестве материала, при изготовлении корпуса насоса для скважины и электродвигателя ДАП, используется нержавеющая прочная сталь.

ВНИМАНИЕ!!!
Погружной насос должен работать при полном погружении в перекачиваемую воду.

Электропитание
трехфазный переменный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос для скважины CRS 10-65/2 нрк/нро - характеристики напорные и габаритно-присоединительные размеры агрегата.

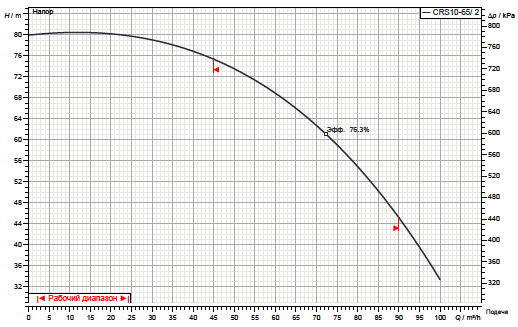

Рис.1 Напорные характеристики насоса

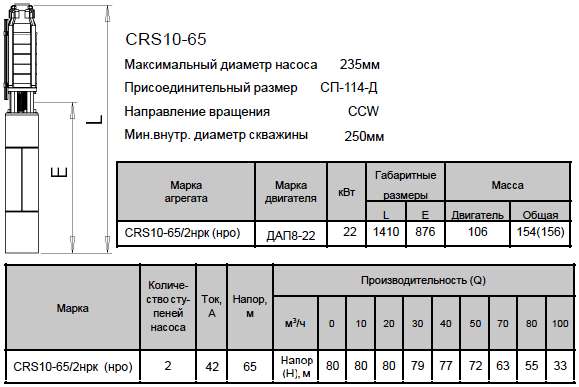

Рис.2 Габаритно-присоединительные и размеры агрегата
