Технические характеристики CRS 10-77/3 нрк

Технические и рабочие характеристики насоса CRS 10-77/3 нрк.

Условное обозначение
CRS 10-77/3 нрк ДАП 10-30, где:
- CRS - тип насосного агрегата;
- 10: в дюймах диаметр внутренний обсадной трубы скважины (1 дюйм=25,4 мм);
- 77: номинальная подача, в м³/час;
- 3: количество ступеней в электронасосе, шт;
- нрк: материал проточной части (корпус, рабочее колесо сталь 12Х18Н10Т, вал сталь 20Х13, направляющие аппараты - пластмасса);
- ДАП: асинхронный электродвигатель герметичный погружной;
- 10: в дюймах, тип электропривода ;
- 30: номинальная мощность, квт.

Погружной вертикальный многоступенчатый центробежный насос Сiris эксплуатируется в системах промышленного, общегородского, а также сельского водоснабжения для перекачивания воды из артезианской скважины.
В электронасосный агрегат, для привода насоса, устанавливается высокоэффективный герметизированный асинхронный перематываемый электродвигатель типа ДАП 10-30, мощностью 30 квт (частота вращения вала минуту - 2900).

Для автоматического управления и защиты погружной насос, в режиме водоподъема, может оснащаться станцией управления и защиты HMS Control L2-80 (35...80А) или станцией СУЗ-100 (30...100А).

В насосный агрегат CRS 10-77/3 нрк может устанавливаться частотный преобразователь если соблюдены, рекомендуемые производителем, условия.

Для изготовления корпуса насоса и электропривода тип ДАП используется прочная нержавеющая сталь.

ВНИМАНИЕ!!!
Погружной насос CRS для скважины должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание
ток переменный трехфазный;
напряжение сети 380В;
ток частотой 50 Гц.

Рис. 1, 2: насос для скважины CRS 10-77/3 нрк - рабочие характеристики, присоединительные и габаритные размеры электроагрегата.

Рис.1 Рабочие характеристики насоса

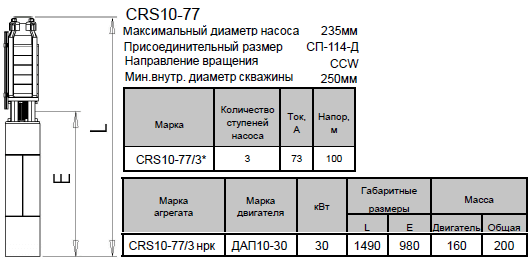

Рис.2 Присоединительные и габаритные размеры электроагрегата
