Технические характеристики CRS 12-160/2 нро

Напорные и технические характеристики насоса CRS 12-160/2 нро.

Условное обозначение
CRS 12-160/2 нро ДАП 10-45, где:
- CRS - тип агрегата;
- 12: внутренний диаметр обсадной трубы скважины в дюймах (1 дюйм=25,4мм);
- 160: номинальная подача, в м³/час;
- 2: количество ступеней (секций) в электроагрегате, шт;
- ДАП: герметичный погружной асинхронный электродвигатель;
- 10: тип электродвигателя в дюймах;
- 45: мощность номинальная, квт.

Центробежный многоступенчатый вертикальный погружного типа насос Сiris предназначен для эксплуатации в системах промышленного, городского, сельского водоснабжения для подъема чистой артезианской воды из скважины.
Для обеспечения привода насоса в агрегат устанавливается герметизированный высокоэффективный перематываемый асинхронный электродвигатель типа ДАП 10-45, мощностью 45 квт (2900 - количество оборотов вала минуту).

Для защиты и автоматического управления, в режиме водоподъема, насос CRS может оснащаться станцией СУЗ-200 (80...200А) или станцией управления и защиты HMS Control L2-160 (115...160А).

При соблюдении рекомендуемых производителем условий,, в насосный агрегат типа CRS 12-160/2 нро может быть установлен частотный преобразователь переменного тока.

В качестве материала, при производстве электродвигателя ДАП и корпуса насоса для скважины, используется прочная нержавеющая сталь.

ВНИМАНИЕ!!!
Погружной насос может эксплуатироваться только при полном погружении в подаваемую воду.

Электропитание
трехфазный переменный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос для скважины CRS 12-160/2 нро - напорные характеристики и габаритно-присоединительные размеры агрегата.

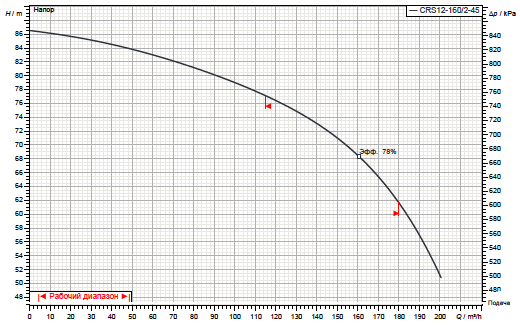

Рис.1 Напорные характеристики насоса

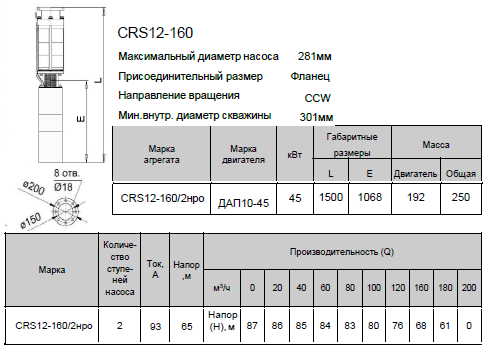

Рис.2 Габаритно-присоединительные и размеры агрегата
