Технические характеристики CRS 12-160/3 нро

Характеристики наоса CRS 12-160/3 нро Ciris:
- подача: 160 м³/час;
- рабочий диапазон подачи: от 120 до 190 м³/час;
- напор: 100 м;
- рабочий диапазон напора: от 110 до 80 м;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 301/353 мм;
- максимальный диаметр насоса: 281 мм;
- длина насосной части, A: 618 мм;
- присоединительный размер: фланец (DN150, Спец);
- электропривод CRS 12-160/3 нро;
   асинхронный трехфазный электродвигатель ДАП 10-65;
   мощность: 65 квт;
   ток: 135А;
   количество оборотов вала: 2900 в минуту;
   длина двигателя, B: 1082 мм;
   тип защиты: IP-68;
- L, длина агрегата: 1700 мм;
- масса: 300 кг;
- максимальный КПД электронасоса: 78%;
- изготовитель: Ливнынасос.

Условное обозначение насоса
CRS 12-160/3 нро ДАП 10-65, где:
- CRS - тип электроагрегата;
- 12: дюйм, диаметр внутренний обсадной трубы скважины (1 дюйм=25,4мм);
- 160: м³/час, подача;
- 3: шт, число ступеней;
- нро: тип материала проточных частей насоса (нержавеющая сталь 20Х13: вал насоса, нержавеющая сталь 12Х18Н10Т: рабочие колеса насоса, корпус, направляющие аппараты, статор электродвигателя);
- ДАП: погружной герметичный асинхронный электродвигатель;
- 10: типоразмер электродвигателя в дюймах;
- 65: квт, номинальная мощность ДАП.

Многоступенчатый насос погружной CRS вертикальной конструкции используется в системах промышленного, сельского и городского водоснабжения.

При выполнении ряда рекомендаций производителя в центробежный насос CRS 12-160/3 нро может устанавливаться частотный преобразователь переменного тока.

При изготовлении статора электродвигателя ДАП и корпуса насоса должна применяться только прочная нержавеющая сталь.

Привод электронасоса обеспечивает перематываемый высокоэффективный герметизированный асинхронный электродвигатель типа ДАП 10-65 (мощность 65 квт, число оборотов вала 2900 минуту).

С целью автоматического управления и защиты, в режиме водоподъема, насос типа CRS 12-160/3 нро, рекомендуется комплектовать станцией управления и защиты HMS Control L3.1-160-Т (115...160А) или HMS Control L4-160 (115...160А).

ВНИМАНИЕ!!!
Насос CRS, как и любой другой, предназначенный для перекачивания артезианской воды, погружной насос, должен включаться только после полного погружения в перекачиваемую воду.

Электропитание
ток трехфазный переменный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос CRS 12-160/3 нро для скважины - напорные характеристики, присоединительные и габаритные размеры агрегата.

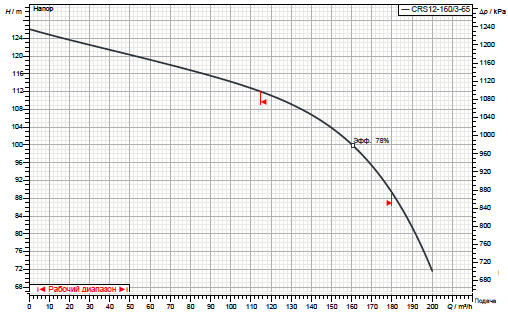

Рис.1 Напорные характеристики насоса

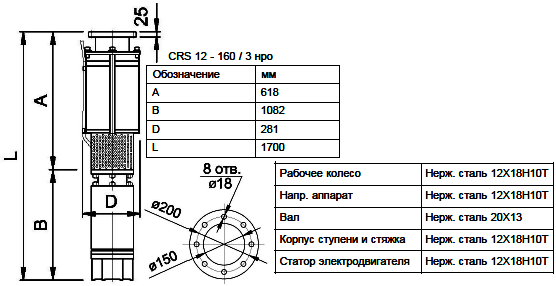

Рис.2 Присоединительные и габаритные размеры агрегата
