Технические характеристики CRS 12-160/4 нро

Напорные и технические характеристики насоса Ciris CRS 12-160/4 нро.

Условное обозначение
CRS 12-160/4 нро ДАП 10-90, где:
- CRS - тип агрегата;
- 12: внутренний диаметр обсадной трубы скважины, в дюймах (1 дюйм=25,4мм);
- 160: подача номинальная, в м³/час;
- 4: число ступеней в насосном агрегате, шт;
- нро: материал, используемый для производства проточной части насоса (сталь нержавеющая 12Х18Н10Т - рабочие колеса, корпус насоса, направляющие аппараты, сталь нержавеющая 20Х13 - вал насоса);
- ДАП: асинхронный герметичный электродвигатель погружного типа;
- 10: в дюймах, тип электродвигателя;
- 90: мощность номинальная, квт.

Вертикальный конструкции насос CRS предназначен для эксплуатации в системах промышленного, городского и сельского водоснабжения для подачи чистой артезианской воды из скважины.

В центробежный насос CRS 12-160/4 нро производитель может установить частотный преобразователь переменного тока, но при условии соблюдения его рекомендаций.

В процессе изготовления корпусов электродвигателя ДАП и погружного насоса применяется прочная нержавеющая сталь.

Привод насоса в насосом агрегате обеспечивает высокоэффективный перематываемый герметизированный асинхронный электродвигатель ДАП 10-90, мощностью 90 квт (числом оборотов вала - 2900 минуту).

Для автоматического управления и защиты, в режиме водоподъема, каждый погружной насос рекомендуется комплектовать станцией управления HMS Control или станцией СУЗ.
Для CRS 12-160/4 нро - HMS Control L2-200 (155...200А) или СУЗ-200 (80...200А).

ВНИМАНИЕ!!!
Насос CRS для скважины должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос для скважины CRS 12-160/4 нро - напорные характеристики, габаритно-присоединительные размеры электроагрегата.

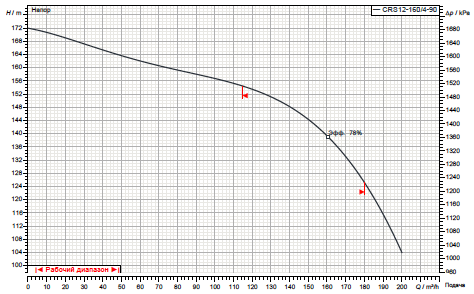

Рис.1 Напорные характеристики насоса

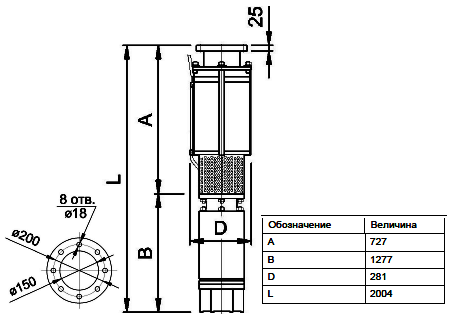

Рис.2 Габаритно-присоединительные размеры электроагрегата
