Характеристики насоса CRS 6-10/3

CRS 6-10/3 - технические и рабочие характеристики.

Условное обозначение
CRS 6-10/3 нро ДАП 6-3, где:
- CRS - тип агрегата;
- 6: в дюймах внутренний диаметр обсадной трубы скважины (1дюйм=25,4мм);
- 10: номинальная подача, в м³/час;
- 3: количество ступеней в насосе, шт;
- нро: материал проточных частей насоса:
рабочие колеса, корпус и направляющие аппараты из стали 12Х18Н10Т, вал насоса из стали марки 20Х13, электродвигатель из нержавеющей стали и чугуна;
(материалы прочных частей в обычном исполнении CRS 6-10/3 без обозначения: рабочие колеса из пластмассы с армированием нержавеющей сталью, корпус насоса и статор электропривода из стали марки 12Х18Н10Т, вал из стали 20Х13;
- направляющие аппараты пластмассовые);
- ДАП: асинхронный погружной герметичный электродвигатель;
- 6: типоразмер электропривода в дюймах;
- 3: номинальная мощность электродвигателя, квт.

Погружной вертикальный центробежный насос типа Сiris эксплуатируется в промышленных, городских и сельских системах водоснабжения для подъема воды из артезианской скважины.
Для обеспечения привода насосного агрегата используется герметизированный высокоэффективный перематываемый асинхронный электродвигатель типа ДАП 6-3 , мощностью 3 квт (частота оборотов вала 2900 минуту).

Для защиты и автоматического управления в режиме водоподъема насос CRS может оснащаться станцией управления и защиты HMS Control L2-25 (1..25А) или станцией СУЗ-10 (3...10А).

Конструкция электронасоса CRS 6-10/3позволяет установить частотный преобразователь переменного тока.

В качестве материала, для изготовления корпуса насоса для скважины и электродвигателя, используется нержавеющая прочная сталь.

ВНИМАНИЕ!!!
Погружной насос для скважины должен работать при погружении в перекачиваемую воду.

Электропитание
ток переменный трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: насос для скважины CRS 6-10/3 - рабочие характеристики, габаритные и присоединительные размеры агрегата.

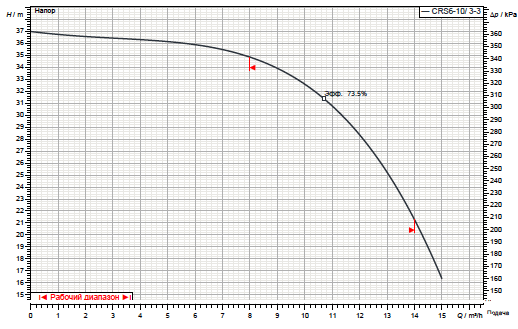

Рис.1 Рабочие характеристики насоса

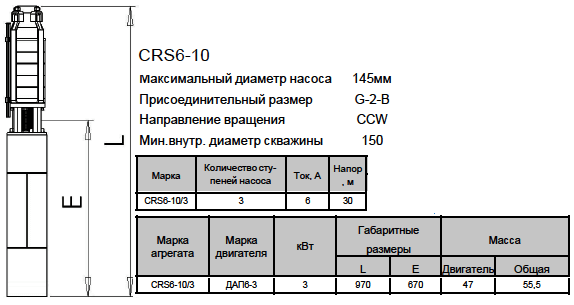

Рис.2 Присоединительные и габаритные размеры агрегата
