Характеристики насоса CRS 6-10/32

Напорные и технические характеристики насоса CRS 6-10/32.

Условное обозначение
CRS 6-10/32 ДАП 6-18,5, где:
- CRS - тип агрегата;
- 6: внутренний диаметр обсадной трубы скважины, в дюймах (1 дюйм=25,4мм);
- 10: в м³/час, подача;
- 32: шт, число ступеней в электронасосе;
- ДАП: асинхронный электродвигатель погружной герметичный;
- 6: в дюймах, тип привода;
- 18,5: квт, мощность номинальная электропривода.

Детали проточной части насоса CRS 6-10/32:
- рабочие колеса: пластмасса, армированная нержавеющей сталью;
- статор электродвигателя, корпус насоса: нержавеющая сталь 12Х18Н10Т;
- направляющие аппараты пластмасса;
- вал насоса: нержавеющая сталь 20Х13.

Погружной насос CRS вертикальной конструкции используется в городских, промышленных и сельских системах водоснабжения и перекачивает чистую артезианскую воду из скважины.

Привод электроагрегата осуществляет герметизированный перематываемый высокоэффективный электродвигатель ДАП 6-18,5, мощностью 18,5 квт с числом оборотов вала 2900 минуту.

В режиме водоподъема центробежный насос данного типа, с целью автоматического управления и защиты, рекомендуется комплектовать станцией СУЗ-40 (10...45А) или станцией управления и защиты HMS Control L2-40 (20..40А).

Конструктивно, в электроагрегат CRS 6-10/32, может быть встроен частотный преобразователь переменного тока.

Для производства корпусов электродвигателя и насоса должна применяться прочная нержавеющая сталь.

ВНИМАНИЕ!!!
Каждый погружной насос, предназначенный для подачи воды из артезианской скважины, должен эксплуатироваться только при условии полного его погружения в перекачиваемую воду.

Электропитание
переменный трехфазный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос для скважины CRS 6-10/32 - напорные характеристики, габаритно-присоединительные размеры агрегата.

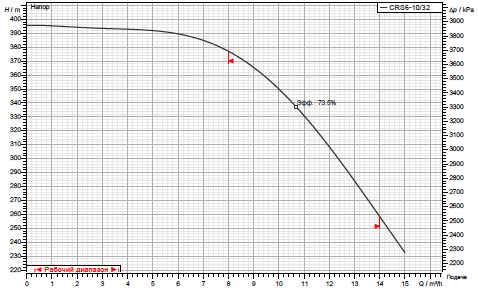

Рис.1 Напорные характеристики насоса

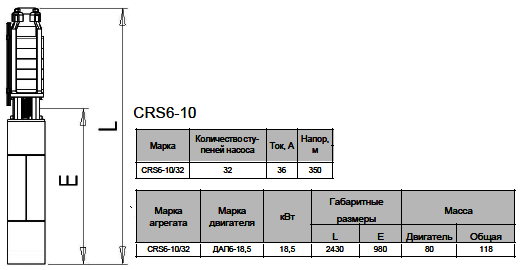

Рис.2 Габаритно-присоединительные размеры агрегата
