Характеристики насоса CRS 6-25-19

CRS 6-25-19 - рабочие и технические характеристики.

Условное обозначение
CRS 6-25-19 ДАП 6-15, где:
- CRS - тип электроагрегата;
- 6: внутренний диаметр обсадной трубы скважины, в дюймах (1 дюйм=25,4 мм);
- 25: подача, в м³/час;
- 19: количество секций (ступеней) в насосе, шт;
- ДАП: герметичный электродвигатель погружного типа асинхронный;
- 6: в дюймах, тип электродвигателя;
- 15: квт, мощность электрического привода насоса CRS 6-25-19.
Материал деталей проточной части:
   пластмасса, армированная нержавеющей сталью: рабочие колеса;    направляющие аппараты: пластмассовые;
   корпус, статор электродвигателя: стальные;
   вал насоса: сталь 20Х13.

Вертикальный центробежный погружной насос CRS (Сiris) эксплуатируется в промышленных, городских, сельских системах водоснабжения для подачи чистой воды из артезианской скважины.
Для комплектации электроприводом насосного агрегата используется 3-х фазный герметизированный высокоэффективный перематываемый асинхронный электродвигатель ДАП 6-15 (мощность номинальная 15 квт).

В электронасосный агрегат CRS 6-25-19 может устанавливаться частотный преобразователь переменного тока.
С целью защиты и автоматического управления, в режиме водоподъема, насос для скважины CRS, по рекомендации производителя, оснащается станцией управления СУЗ-40 (10...40А) или HMS Control L2-40 (20..40А).

ВНИМАНИЕ!!!
Центробежный насос для артезианской скважины эксплуатируется только при полном погружении в подаваемую воду.

Электропитание
ток переменный трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос для скважины CRS 6-25-19 - рабочие характеристики, присоединительные, габаритные размеры агрегата.

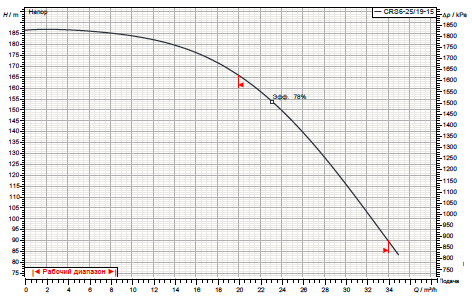

Рис.1 Рабочие характеристики насоса

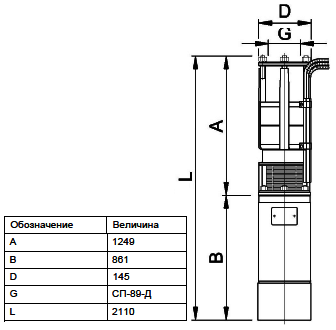

Рис.2 Присоединительные, габаритные размеры агрегата
