Характеристики насоса CRS 6-4/11

Характеристики насоса CRS 6-4/11 Ciris:
- подача номинальная: 4 м³/час;
- напор номинальный: 130 м;
- рабочий диапазон подачи: от 3 до 6 м³/час;
- рабочий диапазон напора: от 135 до 111 м;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 150/200 мм;
- длина насоса, A: 649 мм;
- максимальный диаметр насоса: 145 мм;
- присоединительный размер: резьба G-2-B Гост 6357 (DN50);
- электропривод CRS 6-4/11;
   электродвигатель трехфазный асинхронный типоразмером ДАП 6-4;
   мощность номинальная: 4 квт;
   ток номинальный: 8А;
   частота вращения вала: 2900 в минуту;
   тип защиты: IP-68;
   длина, B: 621 мм;
- максимальный КПД электронасоса: 64,1%;
- длина агрегата, L: 1270 мм;
- вес: 69 кг;
- производитель: Ливнынасос.

Условное обозначение насоса для скважины
CRS 6-4/11 ДАП 6-4, где:
- CRS - тип агрегата;
- 6: дюйм, диаметр обсадной трубы скважины внутренний (1 дюйм=25,4 мм);
- 4: м³/час, подача;
- 16: шт, количество ступеней;
- ДАП: погружной асинхронный герметичный электродвигатель;
- 6: дюйм, тип электропривода;
- 4: квт, мощность двигателя ДАП.

Погружной насос CRS (Ciris) многоступенчатый предназначен для подачи воды из артезианской скважины и широко используется в системах водоснабжения (промышленного, городского и сельского).
Привод насоса обеспечивает герметизированный высокоэффективный перематываемый асинхронный электродвигатель ДАП 6-4 (4 квт, 2900 оборотов вала в минуту).

Насос центробежный CRS 6-4/11, в режиме водоподъема, для автоматического управления и защиты, рекомендуется оснащать станцией управления и защиты HMS Control L2-25 (1..25А) или станцией управления и защиты HMS Control L3.1-25-Т (1..25А).

Для изготовления статора двигателя ДАП и корпуса насоса должна использоваться прочная сталь.

ВНИМАНИЕ!!!
Любой погружной насос, перекачивающий артезианскую воду из скважин, включая насос CRS, во время эксплуатации, должен быть полностью погруженным в перекачиваемую воду.

Электропитание
ток переменный трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: насос CRS 6-4/11 для скважины - напорные характеристики, присоединительные и габаритные размеры агрегата.

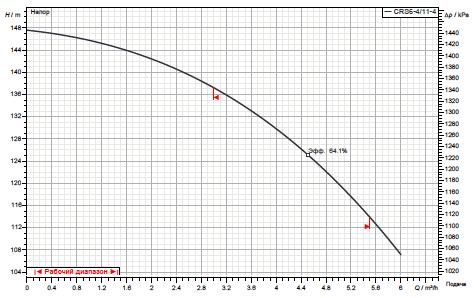

Рис.1 Напорные характеристики насоса

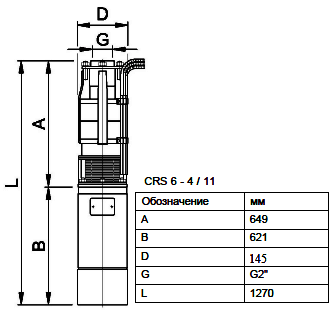

Рис.2 Присоединительные и габаритные размеры агрегата
