Технические характеристики CRS 8-16/9

Рабочие и технические характеристики насоса CRS 8-16/9.

Условное обозначение
CRS 8-16/9 ДАП 8-15, где:
- CRS - тип электроагрегата;
- 8: дюйм, диаметр обсадной трубы скважины внутренний (1дюйм=25,4мм);
-16: подача, в м³/час;
- 9: число ступеней в насосном агрегате;
- ДАП: асинхронный погружной герметичный электродвигатель;
- 8: дюйм, типоразмер электропривода;
- 15: мощность номинальная, квт.

Погружной насос CRS (Ciris) центробежный многоступенчатый погружного типа используется в системах общегородского, промышленного и сельского водоснабжения для перекачивания чистой воды из артезианской скважины.

Для осуществления привода электронасосного агрегата применяется перематываемый высокоэффективный герметизированный асинхронный электродвигатель ДАП 8-15, мощностью 15 квт (частота оборотов вала - 2900 минуту).

С целью автоматического управления и защиты, в режиме водоподъема, центробежный насос типа CRS 8-16/9 рекомендуется комплектовать станцией СУЗ-40 (10...40А) или станцией управления и защиты HMS Control L2-40 (20..40А).

В насос CRS, при соблюдении ряда условий производителя, может быть вмонтирован частотный преобразователь переменного тока.

При изготовлении корпусов электропривода ДАП и погружного насоса для скважины применяется прочная нержавеющая сталь.

ВНИМАНИЕ!!!
Каждый погружной насос для скважины, в т.ч. насос CRS 8-16/9, должен эксплуатироваться только при полном погружении его в перекачиваемую воду.

Электропитание
ток трехфазный переменный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос для скважины CRS 8-16/9 - рабочие характеристики, присоединительные и габаритно размеры агрегата.

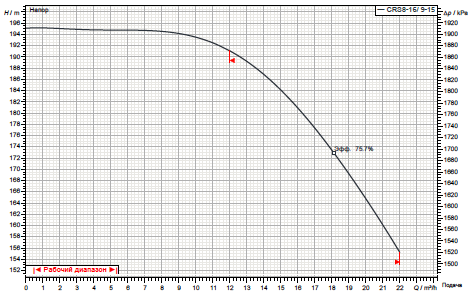

Рис.1 Рабочие характеристики насоса

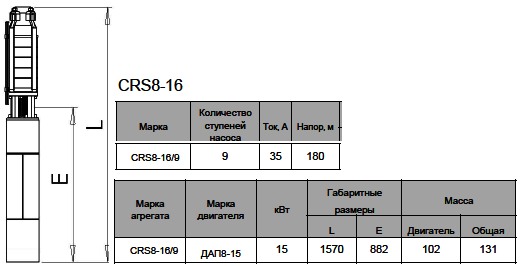

Рис.2 Присоединительные и габаритные размеры агрегата
