Технические характеристики CRS 8-25/21

Рабочие и технические характеристики насоса CRS 8-25/21.

Условное обозначение
CRS 8-25/21 ДАП 8-45, где:
- CRS - тип агрегата;
- 8: в дюймах, внутренний диаметр обсадной трубы скважины (1 дюйм=25,4мм);
- 25: подача, в м³/час;
- 21: число ступеней в насосном агрегате, шт;
- ДАП: асинхронный погружной герметичный электродвигатель;
- 8: в дюймах, типоразмер приводного двигателя;
- 45: мощность номинальная; квт.

Насос CRS 8-25/21 (Сiris) - погружной вертикальный многоступенчатый широко используется в системах общегородского, промышленного, сельского водоснабжения для подъема чистой артезианской воды из скважины.
Привод электронасоса обеспечивает высокоэффективный герметизированный перематываемый асинхронный электродвигатель ДАП 8-45, мощностью 45 квт (количество оборотов вала минуту 2900).

Данный насос CRS, в режиме водоподъема, с целью автоматического управления защиты, рекомендуется комплектовать станцией СУЗ-100 (30...100А) или станцией управления и защиты HMS Control L2-100 (75...100А).

В электроагрегат CRS 8-25/21, при выполнении рекомендаций по монтажу, может быть установлен частотный преобразователь переменного тока.

Для изготовления корпуса насоса и двигателя ДАП должна использоваться только прочная нержавеющая сталь.

ВНИМАНИЕ!!!
Погружной насос CRS должен работать только при полном его погружении в перекачиваемую воду.

Электропитание
ток трехфазный переменный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: центробежный насос для скважины CRS 8-25/21 - рабочие характеристики, присоединительные и габаритные размеры агрегата.

Рис.1 Рабочие характеристики насоса

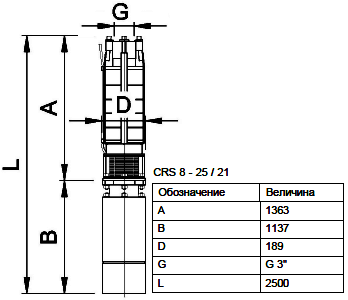

Рис.2 Присоединительные и габаритные размеры агрегата
