Технические характеристики CRS 8-40/3

CRS 8-40/3 - технические и рабочие характеристики насоса.

Условное обозначение
CRS 8-40/3 ДАП 6-7,5, где:
- CRS - тип агрегата;
- 8: в дюймах, внутренний диаметр обсадной трубы скважины (1 дюйм=25,4мм);
- 40: подача номинальная, в м³/час;
- 3: число ступеней в электронасосе, шт;
- ДАП: герметичный асинхронный погружной электродвигатель;
- 6: тип электродвигателя в дюймах;
- 7,5: номинальная мощность; квт;
материал проточных частей (без обозначения):
рабочие колеса - армированная нержавеющей сталью пластмасса;
корпус насоса, статор электропривода - из стали;
направляющие аппараты из пластмассы;
вал сталь 20Х13.
материал проточных частей (обозначение нрк):
рабочие колеса и корпус насоса из стали 12Х18Н10Т;
направляющие аппараты пластмассовые;
вал насоса сталь 20Х13;
электродвигатель из нержавеющей стали и чугуна.

Насос типа CRS 8-40/3 (Сiris) - погружной вертикальный центробежный многоступенчатый и используется в системах общегородского, промышленного, сельского водоснабжения для перекачивания чистой артезианской воды из скважины.

Привод насоса в электронасосе обеспечивает герметизированный высокоэффективный перематываемый асинхронный электродвигатель ДАП 6-7,5, мощностью 7,5 квт, количество оборотов вала минуту - 2900.

С целью защиты и автоматического управления в режиме водоподъема погружной центробежный насос комплектуется станцией управления и защиты HMS Control L2-25 (1...25А) или станцией СУЗ-25 (6...25А).
В насосный агрегат CRS 8-40/3 может устанавливаться, при соблюдении рекомендованных производителем условий, частотный преобразователь.

При производстве электродвигателя и корпуса насоса используется прочная нержавеющая сталь.

ВНИМАНИЕ!!!
Погружной вертикальный насос CRS должен эксплуатироваться только при полном погружении в перекачиваемую воду.

Электропитание
переменный трехфазный ток;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: погружной насос для скважины CRS 8-40/3 - рабочие характеристики, присоединительные и габаритные размеры агрегата.

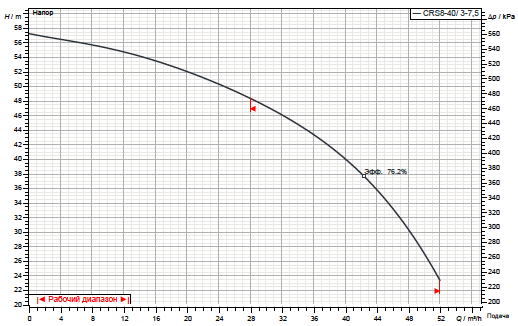

Рис.1 Рабочие характеристики насоса

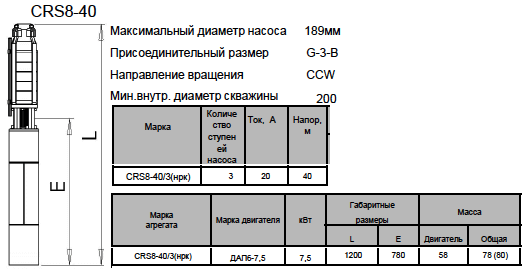

Рис.2 Присоединительные и габаритные размеры агрегата
