Технические характеристики CRS 8-65/3 (нро)

CRS 8-65/3 (нро) - технические и напорные характеристики.

Условное обозначение насоса
CRS 8-65/3 (нро) ДАП 8-18,5, где:
- CRS - тип агрегата;
- 8: в дюймах, диаметр обсадной трубы скважины внутренний (1 дюйм=25,4мм);
- 65: номинальная подача, в м³/час;
- 3: количество ступеней в насосе, шт;
- ДАП: герметичный погружной асинхронный электродвигатель;
- 8: типоразмер в дюймах электродвигателя;
- 18,5: номинальная мощность; квт;
материал проточных частей (без обозначения):
рабочие колеса выполнены из армированной нержавеющей сталью пластмассы;
корпус, статор электродвигателя - из стали;
направляющие аппараты изготовлены из пластмассы;
вал сталь 20Х13.
материал проточных частей (обозначение нро):
  рабочие колеса, корпус, направляющие аппараты, статор электродвигателя стальные (12Х18Н10Т);
   вал насоса из стали марки 20Х13.

Центробежный насос типа CRS 8-65/3 (нро) (Сiris) - вертикальный погружной многоступенчатой конфигурации, применяется в системах промышленного, городского и сельского водоснабжения для подъема чистой воды из артезианской скважины.

Для обеспечения электропривода насоса используется высокоэффективный герметизированный асинхронный перематываемый электродвигатель ДАП 8-18,5, мощностью 18,5 квт, число оборотов вала минуту - 2900.

Для автоматического управления в режиме водоподъема и с целью защиты насос погружного типа оснащается станцией управления и защиты HMS Control L2-80 (35...80А) или станцией СУЗ-100 (30...30А).

Допускается монтировать частотный преобразователь в CRS 8-65/3 (нро) при соблюдении условий, рекомендованных производителем насосов.
При производстве электродвигателя и корпуса насоса используется прочная нержавеющая сталь.

ВНИМАНИЕ!!!
Вертикальный погружной насос CRS для скважин может работать только при полном погружении в перекачиваемую воду.

Электропитание
ток переменный трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: погружной насос для скважины CRS 8-65/3 (нро) - напорные характеристики, габаритные и присоединительные размеры агрегата Ciris.

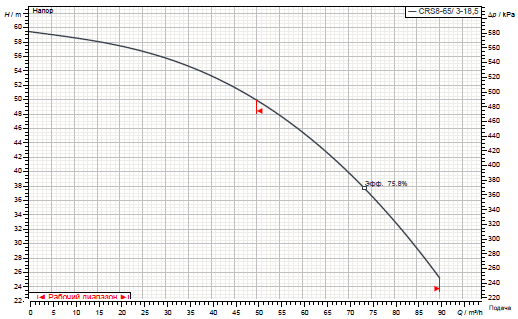

Рис.1 Напорные характеристики насоса

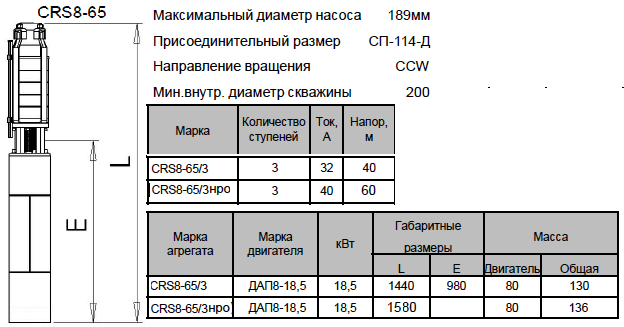

Рис.2 Габаритные и присоединительные и размеры агрегата Ciris
