Характеристики CRS 8-95/6 нро

Технические характеристики насоса CRS 8-95/6 нро:
- подача номинальная: 95 м³/час;
- напор номинальный: 120 м;
- рабочий диапазон подачи: от 75 до 115 м³/час;
- рабочий диапазон напора: от 138 до 102 м;
- длина насосной части, A: 1222 мм;
- минимальный/максимальный внутренний диаметр обсадной трубы скважины: 200/250 мм;
- максимальный диаметр насоса, D: 189 мм;
- присоединительный размер: резьба SP-114-D Гост 633 (DN100);
- электропривод CRS 8-95/6 нро;
    электродвигатель ДАП 8-45 трехфазный асинхронный;
    мощность: 45 квт;
    ток номинальный: 93А;
    число оборотов вала: 2900 в минуту;
    длина, B: 1108 мм;
    тип защиты: IP-68;
- длина агрегата, L: 2330 мм;
- масса: 213 кг;
- максимальный КПД насосного агрегата: 75,1%;
- производство: Ливнынасос.

Условное обозначение
CRS 8-95/6 нро ДАП 8-45, где:
- CRS - тип агрегата;
- 8: дюйм, внутренний диаметр обсадной трубы скважины (1 дюйм=25,4 мм);
- 95: м³/час, подача;
- 6: шт, число ступеней;
- ДАП: погружной герметичный асинхронный двигатель;
- 8: дюйм, типоразмер двигателя;
- 45: квт, мощность;
нро: материал проточных деталей насоса:
сталь 12Х18Н10Т (рабочие колеса, корпус насоса, направляющие аппараты, статор электродвигателя);
сталь 20Х13: вал насоса.

Насос типа CRS 8-95/6 нро (Сiris) погружной вертикальной конструкции для подачи воды из артезианской скважины для систем водоснабжения (общегородского, сельского и промышленного).
Привод насоса обеспечивает перематываемый высокоэффективный герметизированный асинхронный электродвигатель типа ДАП.

В режиме водоподъема, центробежный насос CRS 8-95/6 нро, с целью защиты и автоматического управления, рекомендуется комплектовать станцией СУЗ-200 (80...200А) или станцией управления и защиты HMS Control L2-100 (75...100А) или станцией управления и защиты HMS Control L3.1-100-Т (75...100А) .

В погружной насос CRS, при выполнении ряда рекомендаций производителя насоса, может быть встроен частотный преобразователь переменного тока.

При производстве корпуса насоса и статора электродвигателя ДАП должна применяться только нержавеющая сталь.

ВНИМАНИЕ!!!
Насос CRS, как и любой, перекачивающий воду из скважины погружной насос, должен эксплуатироваться при условии полного его погружения в перекачиваемую воду.

Электропитание
трехфазный переменный ток;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1, 2: насос CRS 8-95/6 нро - напорные характеристики, присоединительные и габаритные размеры агрегата.

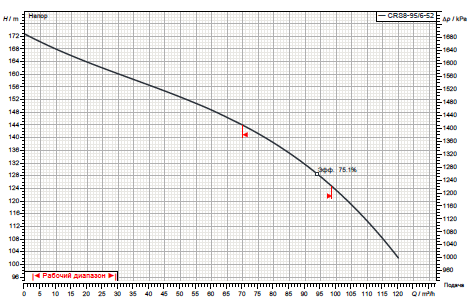

Рис.1 Напорные характеристики насоса

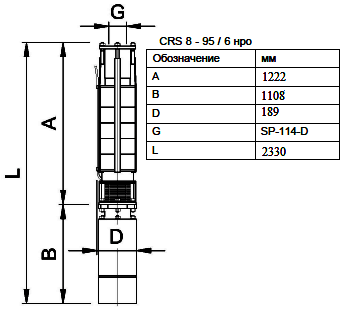

Рис.2 Присоединительные и габаритные размеры агрегата
