Технические характеристики насоса ГРАР 400/40


Насос ГРАР 400/40 Технические характеристики - насосы грунтовые ГРАР 400/40 - одноступенчатые, двухкорпусные, горизонтальной конструкции, с односторонним вводом перекачиваемой смеси, центробежные насосы.
Основная задача двухкорпусных электронасосов ГРАР 400/40 - перекачивание абразивных гидросмесей (песчаные смеси, продукты обогащения глиноземного и горнорудного производства и др.) в строительной, горной, горнорудной, металлургической промышленности.

Для осуществления привода насоса ГРАР 400/40 используются асинхронные 3-х фазные электродвигатели с короткозамкнутым ротором (мощностью 132 квт).

Условное обозначение
на примере ГРАР 400/40/II-1.6-УХЛ2, где
- ГРА: грунтовый насос;
- Р: проточная часть выполнена из износостойкой резины или полиуретана;
- 400: номинальная подача, м³/час;
- 40: номинальный напор, м;
- II: номер опорной стойки;
- 1,6: плотность перекачиваемой абразивной смеси, т/м³;
- УХЛ2: климатическое исполнение и категория размещения.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1 - технические характеристики грунтового насоса ГРАР 400/40.

Таблица 1. Технические характеристики ГРАР 400/40
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/
агрегата
кг
ГРАР 400/40 400 40 132 1000 1265
2828(упругая муфта)

КПД агрегата 61% (с муфтой), насоса 67%. Марка приводного двигателя насоса АИР315S6. Давление на входе насос 0,2 МПа. Допускаемый кавитационный запас (ДКЗ) - 4.5 м. Рабочий интервал подачи насоса 185-400 м³/час.
Корректированный уровень звуковой мощности 104 дБА. Мощность насоса 59.6 квт, агрегата 65.8 квт. Утечка через сальник не более 6 л/час.

Размеры фланцев всасывающего и напорного патрубка насоса ГРАР 400/40: Ду=250 мм и Ду=200 мм, соответственно. Оба фланца на Ру=2,5 МПа.

Рис.1 - горизонтальные грунтовые насосы - габаритные размеры.
Рис.2 - габаритный чертеж электронасоса с упругой муфтой.
Рис.3 - габаритный чертеж электронасоса ГРАР 400/40 с клиноременной передачей.

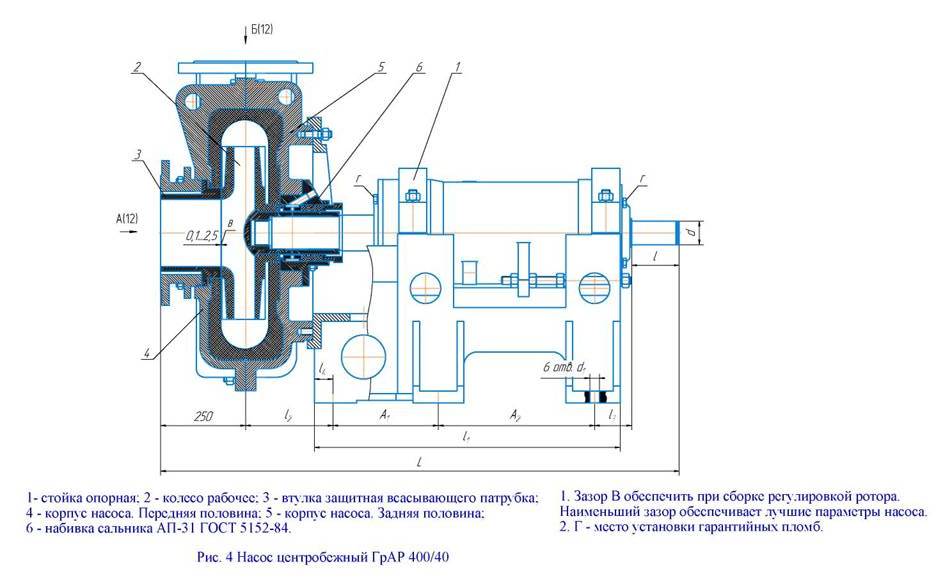

Рис 1. Габаритные размеры насоса

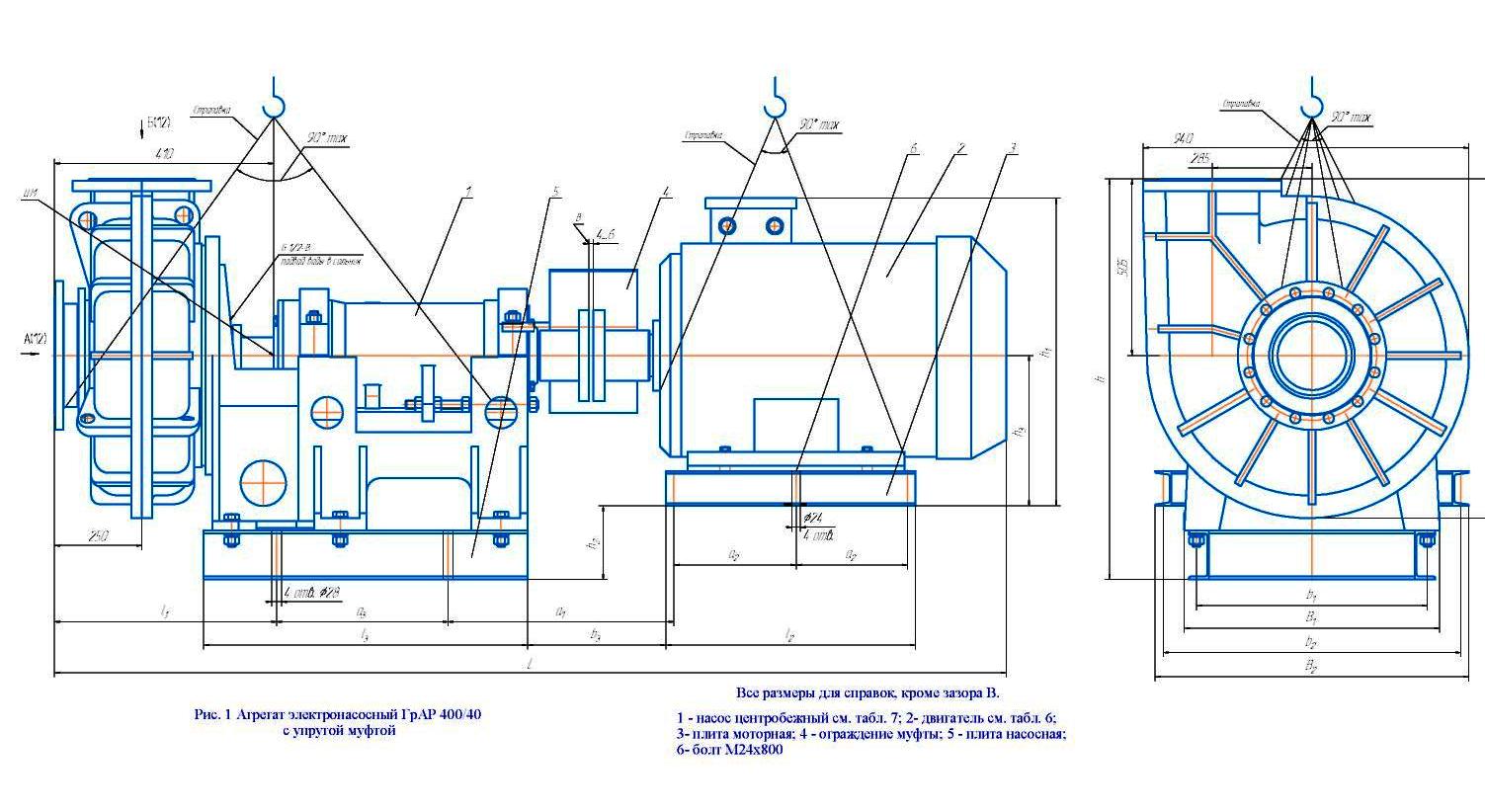

Рис 2. Габаритные размеры агрегата с упругой муфтой

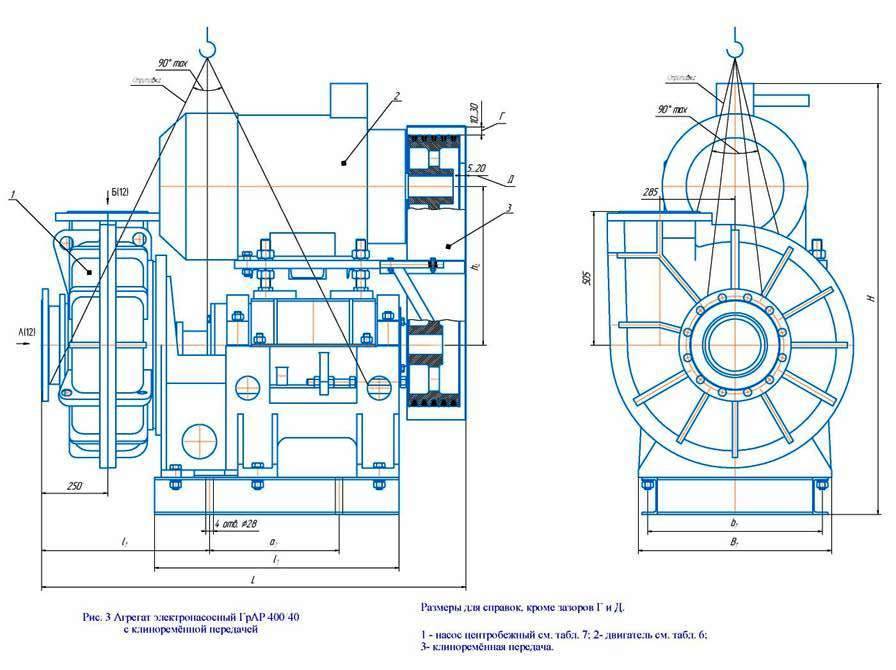

Рис 3. Габаритные размеры агрегата ГРАР 400/40 с клиноременной передачей
