Технические характеристики насоса 1КсВ 200-130-1

Технические характеристики конденсатного насоса 1КсВ 200-130-1.
Конденсатные насосы - вертикальные многоступенчатые центробежные насосы, перекачивающие конденсат и пресную воду в тепловых сетях электростанций.
Насосы способны перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.

Для обеспечения электроприводом насосных агрегатов 1КсВ 200-130-1 используются трехфазные электродвигатели общепромышленного исполнения. Привод насоса - асинхронный электродвигатель мощностью 132 квт, марка двигателя АИР280М2.

Электроподключение насоса
- ток переменный;
- напряжение 380 В;
- частота тока 50 Гц.

Условное обозначение
1КсВ 200-130-1 УХЛ 4, где
- 1КсВ: тип насоса (конденсатный вертикальный);
- 200: подача, м³/час;
- 130: напор, м;
- 1: конструктивное исполнение;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.

Таблица 1 - технические характеристики 1КсВ 200-130-1.

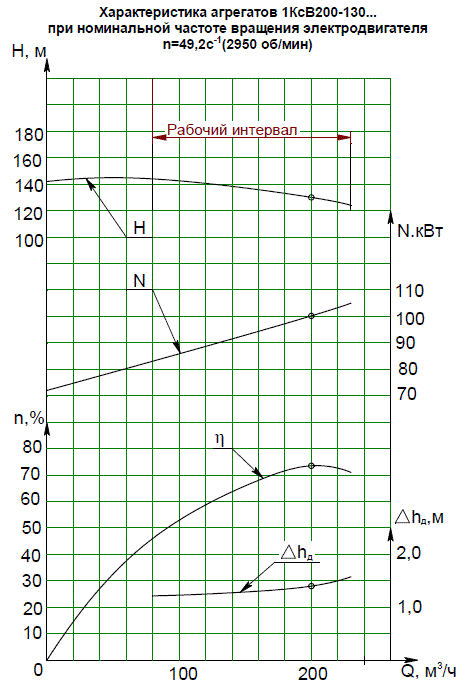

Рисунок 1 - напорная характеристика конденсатного насоса.

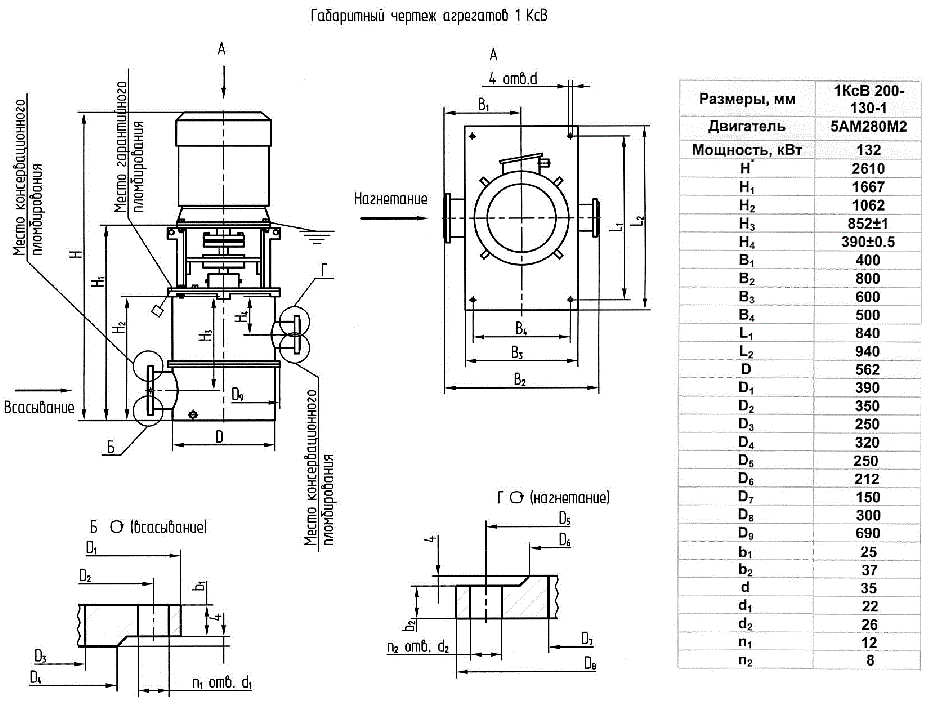

Рисунок 2 - габаритные и присоединительные размеры агрегата.

Давление на входе в конденсатный насос 1КсВ 200-130-1 - 7 кгс/см² (0,69 МПа).
Допускаемый кавитационный запас (ДКЗ) - не более 1,4 м.
Утечка через уплотнение - 0,03 л/час. КПД насоса - 73,5%.

Рис 1. Рабочие характеристики 1КсВ 200-130-1

Рис 2. Габаритно-присоединительные размеры агрегата 1КсВ 200-130-1
