Технические характеристики насоса 1Кс 50-55


Цены: 530 687 руб. с ндс (15 квт)
                   591 973 руб. с ндс (15 квт/взр)

Насос конденсатный 1КС 50-55 Технические характеристики конденсатного насоса 1Кс 50-55.
Конденсатные насосы - горизонтальные с односторонним входом центробежные насосы для перекачивания конденсата и пресной воды в тепловых сетях электростанций.
Насосы также способны перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.

Для осуществления привода насосных агрегатов 1Кс 50-55 используются трехфазные электродвигатели общепромышленного назначения мощностью 15 квт (АИР160S2).

Электроподключение насоса
- ток - переменный;
- напряжение – 380 В;
- частота тока – 50 Гц.

Условное обозначение
1Кс 50-55 УХЛ 4, где
- 1Кс: тип насоса (конденсатный);
- 50: подача, м³/час;
- 55: напор, м;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.

Таблица 1 - технические характеристики 1Кс 50-55.
Рисунок 1 - напорная характеристика на конденсатный насос.
Рисунок 2 - габаритный чертеж агрегата.
Рисунок 3 - габаритные и присоединительные размеры агрегата.

Таблица 1. Характеристики насоса 1Кс 50-55
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
1Кс 50-55
50 25-60 55 62-46 15 квт
АИР160S2

Давление на входе в насос 1Кс 50-55 - 0,98 МПа (10 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) - 1,6 м. КПД - 65%. Утечка через сальник - 5-10 л/час.

Патрубки насоса:
- всасывающий Ду-125, Ру-16;
- напорный Ду-80, Ру-16.

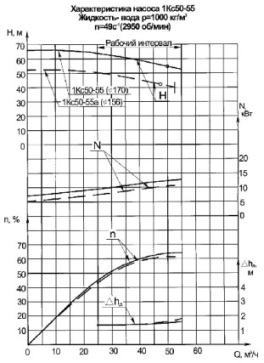

Рис 1. Рабочие характеристики насоса 1Кс 50-55

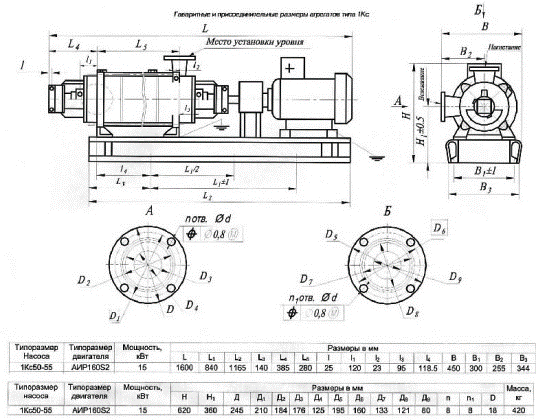

Рис 2. Габаритный чертеж агрегата
Рис 3. Габаритно-присоединительные размеры агрегата
